Co przedstawia schemat instalacji CO?
Poprawny projekt instalacji centralnego ogrzewania stanowi czytelny przewodnik po skomplikowanej sieci połączeń między kotłem a odbiornikami ciepła. Dokumentacja techniczna nie ogranicza się do jednego rozwiązania, lecz uwzględnia różnorodne źródła energii, od nowoczesnych gazowych urządzeń kondensacyjnych po tradycyjne piece na paliwo stałe.
Rysunki precyzyjnie wskazują trasy prowadzenia instalacji, z uwzględnieniem trwałych materiałów typu PP czy AluPex, pokazując zarówno klasyczny obieg grawitacyjny, jak i wydajniejsze systemy wymuszone pompą. Kluczowe różnice między układami otwartymi, chronionymi naczyniem przelewowym, a zamkniętymi z membranowym naczyniem przeponowym stają się na nich całkowicie zrozumiałe.
Projekt eksponuje najważniejsze komponenty – od armatury regulacyjnej, jak zawory trójdrożne i mieszające, po rozdzielacze oraz niezbędne zabezpieczenia. Dzięki starannemu naniesieniu sekcji zasilania i powrotu, łatwo zidentyfikować również punkty przyłączenia ogrzewania płaszczyznowego czy systemów ciepłej wody użytkowej wraz z lokalizacją zasobników.
Wnikliwa analiza dokumentacji ułatwia nie tylko montaż, ale przede wszystkim właściwą kalibrację urządzeń, takich jak czujniki pogodowe czy zabezpieczenia termiczne. Profesjonalnie przygotowany schemat to fundament wysokiej sprawności energetycznej całego budynku.
Jest to szczególnie istotne w przypadku rozbudowanych systemów hybrydowych, łączących tradycyjne grzanie z ekologicznymi rozwiązaniami, takimi jak pompy ciepła czy instalacje solarne, co bezpośrednio przekłada się na wygodę i niższe koszty późniejszej eksploatacji.

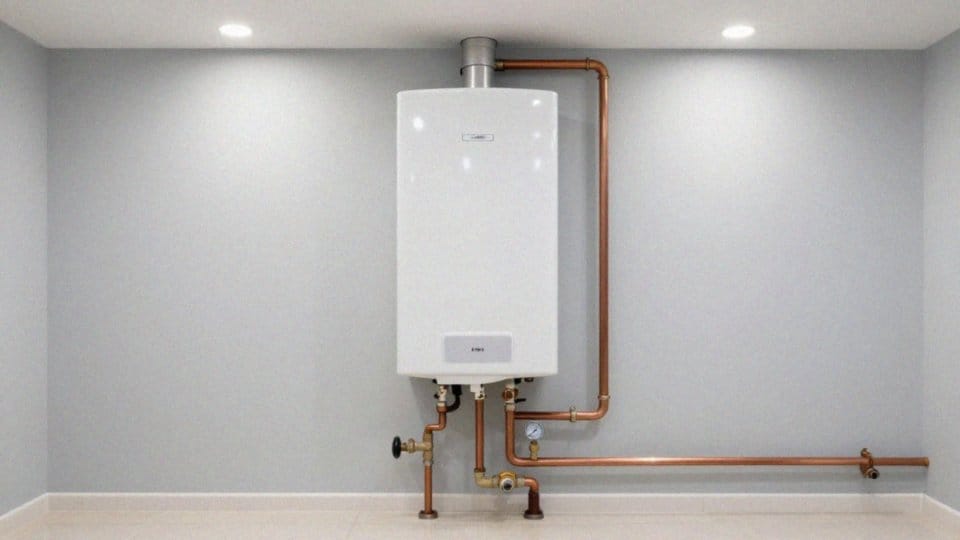

Jak działa instalacja centralnego ogrzewania?
Obieg grzewczy w naszych domach opiera się na ciągłym przekazywaniu energii ze źródła ciepła do odbiorników, przy czym w tej roli najczęściej występuje woda. W klasycznych, grawitacyjnych instalacjach jej ruch wymuszony jest różnicą gęstości – podgrzana ciecz jest lżejsza niż ta powracająca do kotła, co naturalnie wprawia układ w ruch. W dzisiejszych rozwiązaniach prym wiodą jednak pompy obiegowe, które zdecydowanie podnoszą efektywność dystrybucji, gwarantując równomierne dogrzanie wszystkich pomieszczeń.
Gdy ogrzana woda opuszcza kocioł, dociera bezpośrednio do:
- grzejników,
- instalacji podłogowej.
W przypadku systemów płaszczyznowych, temperaturę wymagającą obniżenia precyzyjnie koryguje zawór mieszający lub trójdrogowy, współpracujący z automatyką budynku. Jeśli instalacja wymaga pracy na różnych parametrach, stosuje się wymiennik płytowy, który skutecznie rozdziela hydraulicznie poszczególne pętle systemu. O stabilne ciśnienie w obiegu dba naczynie przeponowe, pełniące funkcję naczynia wzbiorczego, które przejmuje objętość wody rozszerzającej się pod wpływem temperatury.
Nad oszczędnym gospodarowaniem energią czuwa natomiast regulator pogodowy, dopasowujący pracę kotła do warunków panujących za oknem. Całość wymaga jednak odpowiedniej dbałości o jakość czynnika grzewczego; czysta woda to nie tylko ochrona metalowych komponentów przed niszczącą korozją, ale także gwarancja wysokiej sprawności instalacji przez długie lata.
Kiedy wybrać instalację CO w układzie otwartym?
Wybór otwartej instalacji centralnego ogrzewania to rozsądne rozwiązanie, zwłaszcza jeśli planujesz korzystać z kotła na paliwo stałe, takiego jak tradycyjny zasypowy czy model na ekogroszek. Kluczowym atutem tego układu jest wysoki poziom bezpieczeństwa, szczególnie w sytuacjach nagłego skoku temperatury. Dzięki połączeniu z atmosferą poprzez zbiornik przelewowy, obieg ten automatycznie niweluje nadmierne ciśnienie, eliminując potrzebę montażu skomplikowanych naczyń przeponowych czy klasycznych zaworów bezpieczeństwa stosowanych w układach zamkniętych.
Takie rozwiązanie doskonale odnajduje się w prostej infrastrukturze budynkowej, jak również wszędzie tam, gdzie dostęp do stałej energii elektrycznej bywa wyzwaniem. Instalacje grawitacyjne słyną przecież ze swojej niezawodności, gdyż nie wymagają prądu do pracy pomp obiegowych. Decydując się na ten wariant, warto jednak pamiętać o kilku istotnych kwestiach technicznych:
- stały dostęp tlenu do medium grzewczego sprzyja korozji metalowych rur i wymienników, dlatego trzeba zadbać o właściwą jakość wody,
- niezbędne jest zabezpieczenie systemu przed zanieczyszczeniami trafiającymi do sieci z otwartego naczynia wzbiorczego,
- stosowanie zaworów termicznych chroniących kocioł,
- regularne uzupełnianie wody, która z czasem naturalnie odparowuje.
Kluczem do sukcesu jest solidny, profesjonalnie przygotowany projekt dostosowany do specyfiki konkretnego budynku i wybranego kotła. Wprowadzenie nowoczesnych pomp obiegowych oraz zaawansowanych systemów filtracji skutecznie niweluje większość mankamentów układu otwartego, czyniąc z niego wydajną i sprawdzoną metodę ogrzewania wielu domów.
Jak zaprojektować ogrzewanie podłogowe z grzejnikami?
Skuteczne połączenie instalacji grzejnikowej i podłogowej wymaga przede wszystkim separacji hydraulicznej obiegów. Jest to konieczne ze względu na odmienne wymagania temperaturowe:
- grzejniki potrzebują zasilania w przedziale 55–75°C,
- „podłogówka” jest zasilana znacznie chłodniejszym czynnikiem, o temperaturze nieprzekraczającej 45°C.
Kluczowym komponentem staje się tu rozdzielacz wyposażony w zawór mieszający lub czwórdrogowy, który precyzyjnie łączy gorącą wodę z kotła z chłodniejszym powrotem, dbając o bezpieczeństwo instalacji. W sytuacjach, gdy parametry pracy obu systemów skrajnie się różnią lub korzystamy z kotła kondensacyjnego, warto zainwestować w wymiennik płytowy. Taki zabieg nie tylko separuje różnice ciśnień, ale także chroni obiegi przed wzajemnym przenoszeniem zanieczyszczeń.
Sposób układania rur w podłodze powinien wynikać z uwarunkowań danego pomieszczenia. Układ pętlowy jest ceniony za wyjątkowo równomierny rozkład temperatury, co przekłada się na wyższy komfort cieplny. Jeśli jednak mamy do czynienia z mniejszą przestrzenią lub specyficznym rozmieszczeniem strat ciepła, lepiej sprawdzi się układ meandrowy.
Do budowy samej instalacji najlepiej wykorzystać elastyczne rury AluPex, które w połączeniu z solidną izolacją podłogi pozwalają znacząco zminimalizować straty energii. Pamiętajmy, że każdy obieg potrzebuje własnej pompy obiegowej, najlepiej zintegrowanej z zaawansowaną automatyką. W większych systemach nie należy zapominać o naczyniu przeponowym, dobranym do całkowitej objętości wody w układzie, oraz o pompie cyrkulacyjnej dla ciepłej wody użytkowej.
Całą instalację należy zaprojektować w oparciu o dokładne wyliczenia cieplne budynku – tylko wtedy zyskamy gwarancję wysokiej sprawności energetycznej i długiej, bezawaryjnej pracy kotła.
Czy instalację CO można wykonać samodzielnie?
Wielu właścicieli domów zastanawia się, czy samodzielny montaż instalacji centralnego ogrzewania to dobry pomysł. Choć jesteś w stanie własnoręcznie zawiesić grzejniki czy poprowadzić nieskomplikowane odcinki rur z polipropylenu lub AluPexu, profesjonalna wiedza techniczna jest tu niezbędna. Nawet pozornie błahe przeoczenia, jak:
- niewłaściwe ciśnienie w układzie,
- źle popięte obiegi,
- przyspieszona korozja,
- narastanie kamienia.
Kluczowe etapy modernizacji, zwłaszcza w układach zamkniętych, wymagają precyzyjnego projektu przygotowanego przez eksperta. Nie ryzykuj samodzielnego montażu kotła, naczynia przeponowego czy armatury zabezpieczającej. Błędy w połączeniach tych kluczowych podzespołów mogą doprowadzić do niebezpiecznego przegrzania systemu, stanowiąc bezpośrednie zagrożenie dla domowników. Szczególną ostrożność zachowaj przy bardziej złożonych konfiguracjach, na przykład:
- integrując kocioł z pompą ciepła,
- instalacją solarną.
W takich sytuacjach kontakt z fachowcem jest wręcz wymagany – specjalista nie tylko sprawdzi szczelność połączeń, ale też zweryfikuje poprawność pracy całej automatyki. Powierzenie zaawansowanych prac instalacyjnych profesjonalistom to najlepsza inwestycja w spokój ducha. Dzięki temu zyskasz pewność, że system będzie działał bezawaryjnie przez długie lata, spełniając przy tym wszystkie rygorystyczne normy techniczne.

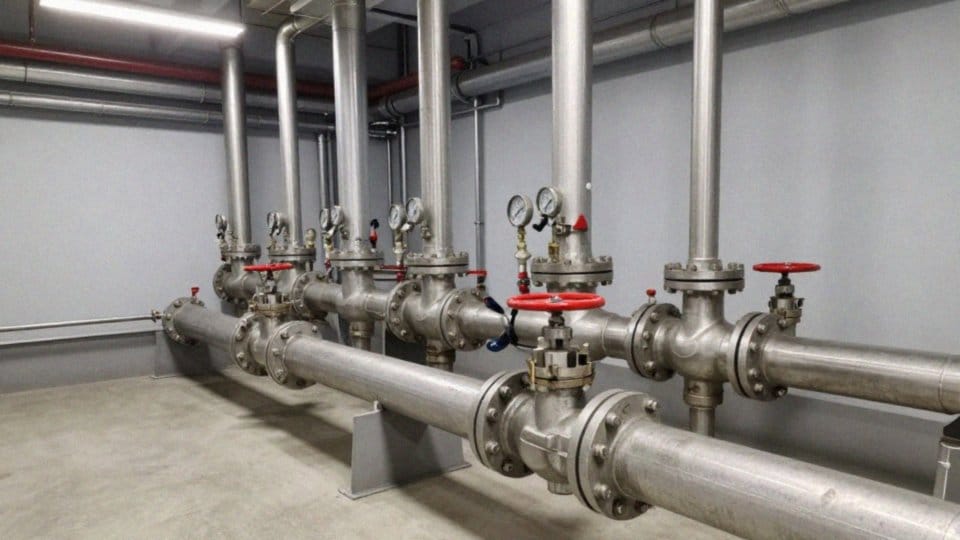

Jak zabezpieczyć instalację CO przed przegrzaniem?
Skuteczna ochrona instalacji przed przegrzaniem opiera się na zestawie sprawdzonych mechanizmów bezpieczeństwa. W kotłach na paliwo stałe nieocenionym wsparciem jest zawór zabezpieczenia termicznego, który w chwili przekroczenia temperatury krytycznej automatycznie wpuszcza zimną wodę, błyskawicznie redukując nadmiar energii. Aby zapewnić stabilność w układach zamkniętych, stosuje się naczynia przeponowe, przejmujące nadmiar objętości wody podczas jej rozszerzania się pod wpływem ciepła.
W sytuacjach awaryjnych, chociażby przy nagłym braku zasilania, kluczową rolę odgrywa zawór różnicowy z obejściem pompy, umożliwiający bezpieczny przepływ grawitacyjny. Z kolei za precyzyjne sterowanie temperaturą zasilania odpowiadają zawory trój- lub czterodrogowe, skutecznie chroniące odbiorniki przed przegrzaniem.
Warto pamiętać również o termostatycznym zaworze powrotu – jego zadaniem jest utrzymanie optymalnej temperatury na wejściu do kotła, co eliminuje ryzyko tzw. korozji niskotemperaturowej poprzez omijanie punktu rosy. Bardziej złożone systemy zyskać mogą na zastosowaniu wymienników płytowych, które separują poszczególne obiegi, oraz sprzęgieł hydraulicznych stabilizujących relacje między źródłem ciepła a grzejnikami.
Na przyłączach do zasobników ciepłej wody lub wymienników nie powinno zabraknąć reduktora ciśnienia, amortyzującego nagłe skoki ciśnienia w sieci. Pamiętajmy przy tym o regularnym sprawdzaniu wskazań manometru, co stanowi podstawę sprawnej profilaktyki. Całość zabezpieczeń najlepiej zaplanować już na etapie projektu, dbając o ich instalację zgodnie z precyzyjnymi wytycznymi producenta urządzenia.
Jak podłączyć pompę obiegową do kotła?
Prawidłowy montaż pompy obiegowej to klucz do wydajności całego systemu grzewczego. Choć najczęściej umieszcza się ją tuż za kotłem na linii zasilającej, co gwarantuje optymalną cyrkulację, zdarzają się sytuacje, w których bezpieczniej jest zainstalować ją na powrocie. Takie rozwiązanie skutecznie chroni kocioł przed szkodliwym wpływem zbyt niskich temperatur.
Aby kotłownia działała bez zarzutu, każdy obieg warto odizolować, zyskując tym samym pełną kontrolę nad instalacją. Fundamentalne jest zastosowanie odpowiedniego osprzętu:
- zawory kulowe po obu stronach pompy pozwalają na bezproblemowy demontaż urządzenia bez konieczności wypuszczania wody z układu,
- filtr siatkowy zamontowany przed pompą skutecznie zabezpiecza jej wirnik przed zabrudzeniami,
- zawór zwrotny eliminuje ryzyko niepożądanego przepływu grawitacyjnego podczas postoju urządzenia.
W rozbudowanych systemach, łączących tradycyjne grzejniki z ogrzewaniem podłogowym, nieocenione okazują się sprzęgła hydrauliczne lub wymienniki płytowe. Pozwalają one na niezależną pracę obiegów o różnych parametrach. Jeśli korzystasz z kotła na paliwo stałe, pomyśl o zaworze mieszającym lub termostatycznym ochronie powrotu – to prosty sposób na uniknięcie kondensacji skroplin.
Nowoczesne instalacje stawiają na inteligencję: praca pompy powinna być zarządzana przez sterownik dostosowany do warunków pogodowych, co przekłada się na realne oszczędności energii. Nie zapomnij też o zabezpieczeniu przed suchobiegiem, co w praktyce oznacza upewnienie się, że pompa pracuje zawsze w środowisku wypełnionym czynnikiem grzewczym.
Dobierając konkretny model urządzenia, zawsze opieraj się na wyliczeniach strat ciśnienia oraz wymaganej wydajności. Najbezpieczniej jest realizować wszelkie prace w oparciu o profesjonalny projekt techniczny, który stanowi gwarancję, że wszystkie elementy armatury będą ze sobą idealnie współpracować.
