Co to jest licznik dwukierunkowy i jak działa?
| Aspekt | Opis działania |
|---|---|
| Zliczanie energii | Pobrany prąd i prąd przekazywany do sieci |
| Rozliczanie | Umożliwia rozliczanie się z zakładem energetycznym |
| Kierunek działania | Działa w dwie strony (pobór i oddawanie) |
| Element instalacji | Niezbędny w instalacji PV |
| Monitorowanie | Wskazuje nadmiar energii oddanej do sieci |
| Odczyt | Umożliwia ręczny odczyt prądu i zdalny odczyt danych |
Licznik dwukierunkowy stanowi fundament każdej instalacji fotowoltaicznej typu on-grid. To zaawansowane urządzenie nie tylko mierzy zużycie prądu, ale przede wszystkim precyzyjnie monitoruje przepływ energii w obie strony – zarówno tę pobieraną z sieci, jak i nadwyżki wygenerowane przez panele. Mechanizm działania opiera się na bilansowaniu autokonsumpcji oraz chwilowej produkcji energii.
Gdy Twój system wytwarza więcej mocy, niż w danej chwili potrzebuje budynek, urządzenie automatycznie rejestruje przesył nadmiaru do sieci. W odwrotnej sytuacji, kiedy zapotrzebowanie przewyższa bieżącą produkcję, brakujący prąd płynie ze wspólnej sieci, a licznik precyzyjnie przypisuje te operacje do odpowiednich rejestrów. Dla prosumenta to element kluczowy, niezbędny do rzetelnych rozliczeń z operatorem.
Niezależnie od tego, czy korzystasz z instalacji jednofazowej, czy trójfazowej, sprzęt ten nieustannie śledzi parametry takie jak:
- moc chwilowa,
- wydajność paneli,
- poziom autokonsumpcji.
Współczesne rozwiązania oferują obsługę zdalną, dzięki czemu dane o produkcji trafiają bezpośrednio do zakładu energetycznego bez Twojej ingerencji. Można śmiało powiedzieć, że bez tego inteligentnego urządzenia poprawne prowadzenie bilansu energetycznego oraz korzystanie z przywilejów wynikających ze statusu prosumenta byłoby technicznie niemożliwe.

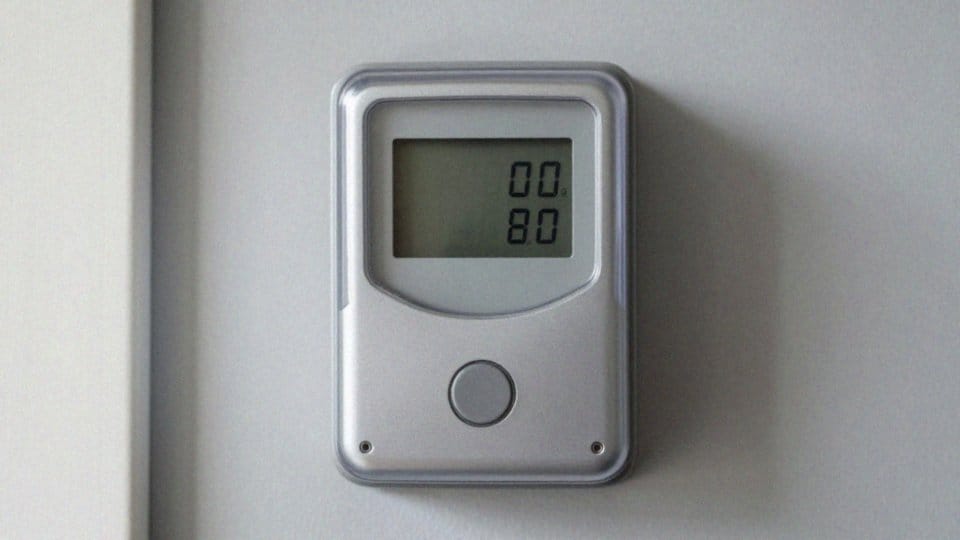

Jak odczytywać licznik dwukierunkowy krok po kroku?
Ręczny odczyt licznika rozpoczyna się od zlokalizowania przycisków na obudowie, które służą do przełączania kolejnych rejestrów energii. Na ekranie LCD wyświetlane są kody OBIS – to właśnie one informują o rodzaju rejestrowanych danych i są kluczem do odczytania właściwych wartości. Aby poprawnie zweryfikować stan urządzenia, należy najpierw wykorzystać przyciski funkcyjne do sprawnego nawigowania po polach danych.
Następnie warto zwrócić uwagę na kody odpowiedzialne za:
- import, czyli pobór prądu,
- eksport, wskazujący energię oddawaną do sieci.
Odczytane wartości należy skrupulatnie zanotować, pamiętając o uwzględnieniu odpowiedniej taryfy – G11 w przypadku rozliczeń jednostrefowych lub właściwych stref czasowych przy taryfach wielostrefowych. Jeśli chcesz poznać swoje zużycie z konkretnego okresu, po prostu odejmij stan początkowy od końcowego.
Właściciele inteligentnych liczników z funkcją zdalnego odczytu mają znacznie łatwiej, ponieważ dane trafiają do operatora automatycznie. Zamiast manualnej kontroli wystarczy wówczas zalogować się do panelu online. Pamiętaj, że drobne rozbieżności między wynikami z falownika a licznikiem są naturalne. Wynikają one zazwyczaj ze strat przesyłowych oraz niewielkich różnic w czasie pomiarów między urządzeniami. Upewnij się zawsze, czy przeglądane pola są zgodne z Twoją taryfą, co pozwoli uniknąć błędów w rozliczeniach.
Co pokazuje licznik dwukierunkowy na wyświetlaczu?
| Informacja | Znaczenie |
|---|---|
| Całkowite zużycie energii | Sumaryczna energia pobrana i wprowadzona do sieci |
| Ilość kWh oddanej do sieci | Nadmiar energii oddawanej do sieci przez instalację fotowoltaiczną |
| Aktualna taryfa prądu | Informacja o taryfie prądu, często za pomocą kodów OBIS |
| Energia zużyta i wprowadzona | Energia liczona od początku założenia licznika |
Wgląd w bilans energetyczny zapewnia ekran monitorowania zużycia, na którym na bieżąco sprawdzisz zarówno pobór energii z sieci, jak i jej nadwyżki wprowadzone do systemu. Wartości te są zliczane automatycznie od chwili pierwszego uruchomienia urządzenia. Poza łącznymi stanami licznika, panel prezentuje szereg praktycznych parametrów:
- Moc chwilowa odzwierciedla aktualne zapotrzebowanie lub produkcję prądu,
- Wskaźnik wolumenu informuje o aktualnym obciążeniu instalacji,
- Podgląd aktywnej taryfy – systemy wspierają różne modele rozliczeniowe, w tym warianty jedno-, dwu- czy nawet trzystrefowe,
- Możliwość weryfikacji parametrów dla każdej fazy z osobna w bardziej rozbudowanych układach,
- Sygnalizacja deficytów lub nadmiaru energii z wykorzystaniem międzynarodowych kodów OBIS.
Dodatkowo, interfejs pozwala na sprawdzenie statusu łączności z operatorem oraz szybki podgląd ewentualnych komunikatów o błędach lub awariach, co pozwala błyskawicznie reagować na wszelkie nieprawidłowości w pracy sieci.
Jak odczytać energię pobraną i oddaną?
Aby precyzyjnie ustalić bilans energetyczny, wystarczy spojrzeć na wyświetlacz licznika i odnaleźć odpowiednie kody OBIS. Parametry:
- 1.8.0 – całkowity pobór prądu z sieci,
- 1.8.1 – całkowity pobór prądu z sieci (w niektórych przypadkach),
- 1.8.2 – całkowity pobór prądu z sieci (w niektórych przypadkach),
- 2.8.0 – energia wprowadzona do systemu.
Regularne notowanie tych wartości to klucz do monitorowania wydajności instalacji fotowoltaicznej oraz stopnia autokonsumpcji. Jeśli korzystasz z taryfy wielostrefowej, pamiętaj, aby sprawdzić rejestry dla każdej strefy z osobna. Takie podejście gwarantuje poprawność rozliczeń, szczególnie przy uwzględnieniu odrębnych stawek dziennych i nocnych.
Aby wyliczyć zużycie w danym okresie, wystarczy zestawić obecny stan licznika z poprzednim odczytem i wyciągnąć różnicę. Warto pamiętać, że wskazania falownika mogą odbiegać od danych z licznika głównego. Inwerter skupia się wyłącznie na produkcji energii z paneli, podczas gdy licznik rejestruje rzeczywisty przepływ energii przez przyłącze, uwzględniając to, co już zostało skonsumowane na własne potrzeby.
Gdy licznik pokazuje mniej niż falownik, jest to powód do zadowolenia – oznacza to, że wyprodukowany prąd został na bieżąco zagospodarowany w domu. W sprawnym wychwytywaniu tych różnic oraz unikaniu błędów w rozliczeniach pomagają nowoczesne systemy automatycznego raportowania.
Jak czytać kody OBIS na liczniku dwukierunkowym?
Kody OBIS, czyli Object Identification System, to ustandaryzowany sposób oznaczania danych w licznikach energii, który pozwala precyzyjnie przypisać odczyty do konkretnych parametrów elektrycznych. System ten opiera się na sekwencji cyfr, gdzie każda grupa odnosi się do innej kategorii – od energii czynnej po strefy czasowe. Podczas analizy odczytów warto skupić się na najpopularniejszych grupach.
- Oznaczenia 1.8.x wskazują na energię pobraną z sieci, przy czym ostatnia cyfra precyzuje strefę taryfową, np. .1 oznacza dzień, a .2 noc,
- Kody z serii 2.8.x rejestrują energię wprowadzoną do sieci, co jest kluczowe dla prosumentów śledzących swoje nadwyżki produkcyjne,
- Kody 3.8.x oraz 4.8.x dotyczą bilansu energii biernej.
W razie wątpliwości co do znaczenia konkretnej wartości, najpewniejszym źródłem informacji pozostaje dokumentacja techniczna licznika lub wytyczne operatora systemu dystrybucyjnego. Nowoczesne urządzenia inteligentne często automatycznie przełączają wyświetlane parametry, a pełne zestawienia kodów są zazwyczaj dostępne w portalach klienta lub systemach telemetrii. Zrozumienie systemu OBIS to realne korzyści w codziennym zarządzaniu energią. Dzięki wiedzy o tym, co kryje się pod poszczególnymi oznaczeniami, łatwiej zweryfikujesz rachunki, zwłaszcza przy taryfach wielostrefowych, gdzie kluczowe jest rozróżnienie poboru w godzinach szczytowych i pozaszczytowych. Regularne monitorowanie tych danych pozwala nie tylko dbać o wysoką autokonsumpcję, ale przede wszystkim efektywnie zarządzać domowym bilansem energetycznym.
Jak wykorzystać odczyty do rozliczania prosumenta?
Rozliczanie energii wymaga zestawienia danych pochodzących z rejestrów importu i eksportu z odpowiednim modelem finansowym. W systemie net-billing kluczowa pozostaje wycena energii według stawek rynkowych, natomiast w net-metering liczy się przede wszystkim wolumen wyrażony w kilowatogodzinach.
Aby przygotować rzetelne sprawozdanie dla operatora, zacznij od zarejestrowania stanów licznika. W ustalonych odstępach czasowych, zazwyczaj co miesiąc lub dwa, spisuj wartości przypisane do kodów:
- 1.8.x dla energii pobranej,
- 2.8.x dla energii oddanej do sieci.
Kolejnym etapem jest wyznaczenie bilansu energetycznego. Obliczenie różnicy pomiędzy stanem końcowym a początkowym pozwala precyzyjnie określić ilość prądu przesłanego w obie strony. Kluczowe jest tu uwzględnienie zapisów taryfowych. O ile w taryfie G11 obowiązuje jedna stawka, o tyle przy taryfach wielostrefowych należy zsumować wartości z konkretnych przedziałów czasowych i przypisać je do właściwych cen zgodnie z umową.
Warto również przeanalizować autokonsumpcję, porównując wskazania licznika z produkcją podawaną przez falownik. Wysoki poziom własnego zużycia jest korzystny, ponieważ realnie obniża rachunki za prąd. Pamiętaj, że w razie jakichkolwiek wątpliwości czy reklamacji, to właśnie odczyt z licznika stanowi dla operatora jedyny wiążący dowód.
Choć nowoczesne układy zdalnego odczytu wyręczają nas w raportowaniu, samodzielna kontrola danych pozwala prosumentowi trzymać rękę na pulsie i szybko reagować na wszelkie anomalie w pracy instalacji PV. Jeśli zauważysz znaczące rozbieżności między danymi z falownika a licznikiem, upewnij się najpierw, czy w wyliczeniach uwzględniono energię skonsumowaną na bieżąco wewnątrz budynku.
Czy licznik dwukierunkowy umożliwia zdalny odczyt?
Większość współczesnych liczników dwukierunkowych oferuje funkcję zdalnego odczytu, co znacząco ułatwia życie użytkownikom. Urządzenia te wykorzystują automatyczną transmisję danych, dzięki czemu informacje o poborze prądu trafiają w czasie rzeczywistym prosto do systemu operatora. Oznacza to, że tradycyjne wizyty inkasentów czy ręczne spisywanie stanów liczników odchodzą do lamusa.
Tego typu inteligentne rozwiązania robią jednak znacznie więcej niż tylko raportowanie zużycia:
- monitorują stan sieci,
- przesyłają informacje o chwilowej mocy,
- błyskawicznie alarmują o wszelkich awariach czy anomaliach w systemie.
W przeciwieństwie do nich, starsze modele wymagają od właściciela stałej kontroli i samodzielnego wysyłania odczytów do dostawcy mediów. Jeśli nie masz pewności, z jakiego urządzenia korzystasz, najprościej będzie zapytać o to swojego operatora. Warto również zajrzeć do dokumentacji instalacyjnej, gdzie znajdziesz pełną specyfikację techniczną przydzielonego licznika.

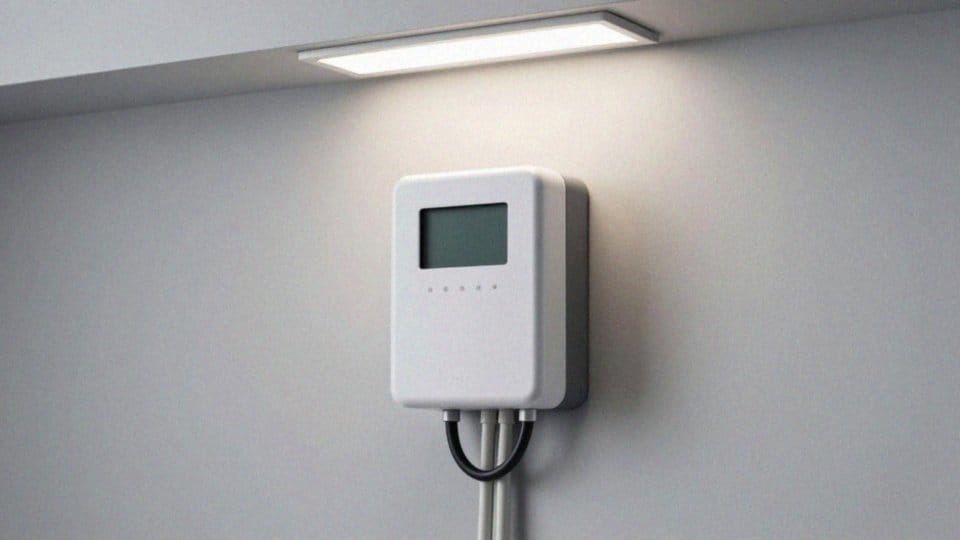

Kiedy wezwać serwis lub wymienić licznik?
Gdy na wyświetlaczu licznika pojawiają się niepokojące komunikaty, sprzęt nie działa bądź wskazuje absurdalne wartości, jak najszybciej powiadom o tym operatora sieci dystrybucyjnej. Takie nieprawidłowości uniemożliwiają poprawne rozliczenia, dlatego konieczna jest fachowa diagnostyka ze strony zakładu energetycznego. Czujność warto zachować szczególnie wtedy, gdy uzysk z instalacji fotowoltaicznej zupełnie nie pasuje do danych urządzenia – może to świadczyć o błędzie pomiarowym.
Pamiętaj, że uruchomienie mikroinstalacji PV wiąże się z prawnym obowiązkiem wymiany licznika na model dwukierunkowy. Operator ma na to określony ustawowo czas od momentu wpłynięcia zgłoszenia. Podobna ścieżka formalna, rozpoczynająca się od wniosku do dostawcy energii, obowiązuje w przypadku:
- przejścia na zasilanie trójfazowe,
- chęci zmiany taryfy.
Jeśli po porównaniu odczytów z falownika i licznika zauważysz dysproporcje przekraczające typowe straty przesyłowe, masz pełne prawo złożyć reklamację. Dbając o precyzję rozliczeń, warto wesprzeć takie zgłoszenie rzetelnym opisem zauważonych symptomów. Podczas wizyty serwisanci zdecydują, czy niezbędna jest modernizacja Twojego systemu pomiarowego do standardu inteligentnego. Takie rozwiązanie nie tylko wyklucza pomyłki przy ręcznym spisywaniu danych, ale też pozwala na zdalny odczyt parametrów.
