Jaką stację lutowniczą wybrać?
Wybór właściwej stacji lutowniczej powinien być podyktowany Twoimi potrzebami. Jeśli dopiero zaczynasz przygodę z majsterkowaniem, bez trudu poradzisz sobie przy użyciu prostego modelu kolbowego. Jednak w przypadku zaawansowanych serwisów elektroniki, obsługujących układy SMD czy BGA, niezbędne stanie się bardziej złożone rozwiązanie wyposażone w moduł hot-air.
Kluczem do ochrony czułych podzespołów jest stabilność temperatury, którą gwarantują urządzenia z cyfrowym sterowaniem i precyzyjnym regulatorem PID. Profesjonalny sprzęt o wysokiej mocy nie tylko błyskawicznie – bo często w mniej niż dziesięć sekund – osiąga stan gotowości, ale zapewnia też niebywałą dokładność podczas lutowania.
Przy zakupie warto zwrócić uwagę na:
- kompatybilność z popularnymi grotami T12,
- szeroką dostępność wymiennych końcówek,
- zabezpieczenie ESD,
- jakość wykonania,
- wygodę użytkowania.
Podczas gdy tradycyjne kolby najlepiej sprawdzają się przy montażu przewlekanym THT, strumień gorącego powietrza w systemach hot-air staje się niezastąpiony przy pracy z układami scalonymi. Oczywiście końcowa decyzja często zależy od budżetu, jednak pamiętaj, że cena zazwyczaj idzie w parze z jakością wykonania, wygodą użytkowania i trwałością samych elementów grzejnych.

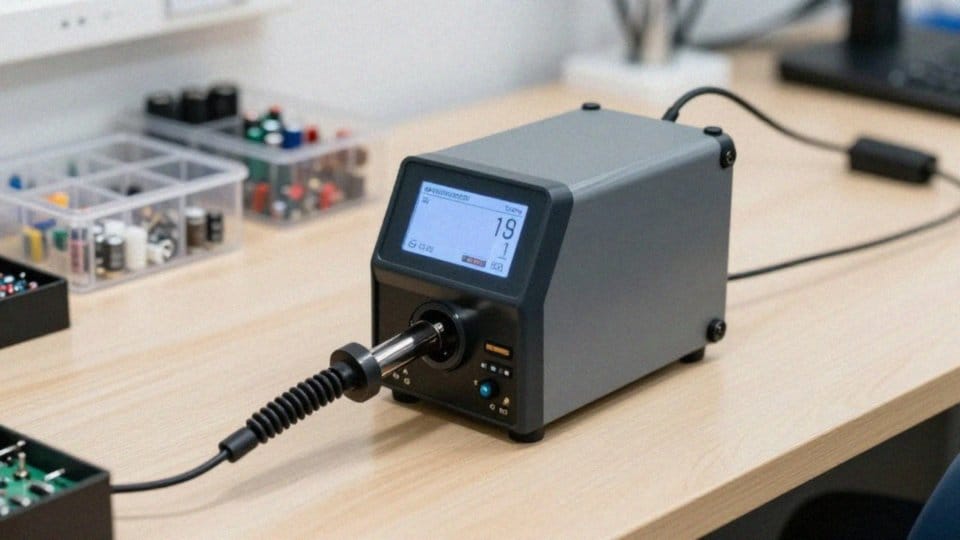

Jakie dodatkowe funkcje stacji lutowniczej ułatwią pracę?
Wyraźny wyświetlacz LCD lub LED gwarantuje precyzyjny podgląd temperatury oraz parametrów nadmuchu. Dzięki zastosowaniu mikroprocesorowego sterownika z regulatorem PID, urządzenie utrzymuje stabilne warunki pracy, minimalizując ryzyko uszkodzenia wrażliwych podzespołów przez zbyt wysokie ciepło. Z myślą o oszczędności energii i trwałości grotów, stację wyposażono w:
- tryb uśpienia,
- funkcję automatycznego wyłączania,
- które skutecznie chronią elementy przed utlenianiem podczas przerw.
Konstrukcja 2w1, łącząca kolbę grotową z modułem gorącego powietrza, to świetne rozwiązanie pozwalające zaoszczędzić cenne miejsce na warsztacie. Płynna regulacja nadmuchu oraz zestaw wymiennych dysz pozwalają na niezwykle dokładną pracę z układami SMD, a wbudowana pamięć ustawień umożliwia błyskawiczne przełączanie między różnymi typami spoiw.
W profesjonalnym serwisie ogromną rolę odgrywa ergonomia – dlatego warto zadbać o odpowiednie wyposażenie dodatkowe. Niezbędne okazują się:
- odsysacze oparów dbające o zdrowie serwisanta,
- stabilne uchwyty,
- które ułatwiają łączenie skomplikowanych elementów.
Pracę znacznie przyspiesza:
- system beznarzędziowej wymiany grotów,
- proste w użyciu czyściki mosiężne,
- które błyskawicznie radzą sobie z resztkami cyny.
W trudniejszych zadaniach, jak demontaż układów BGA, pomocne są podgrzewacze dolne, natomiast nowoczesny Asystent Lutowania potrafi w czasie rzeczywistym korygować kluczowe parametry. Rozbudowując stanowisko o zaawansowane narzędzia, takie jak lampy na podczerwień czy dedykowane stacje rozlutownicze, technik zyskuje nie tylko większy komfort, ale przede wszystkim wyższą precyzję przy naprawie skomplikowanych płyt głównych.

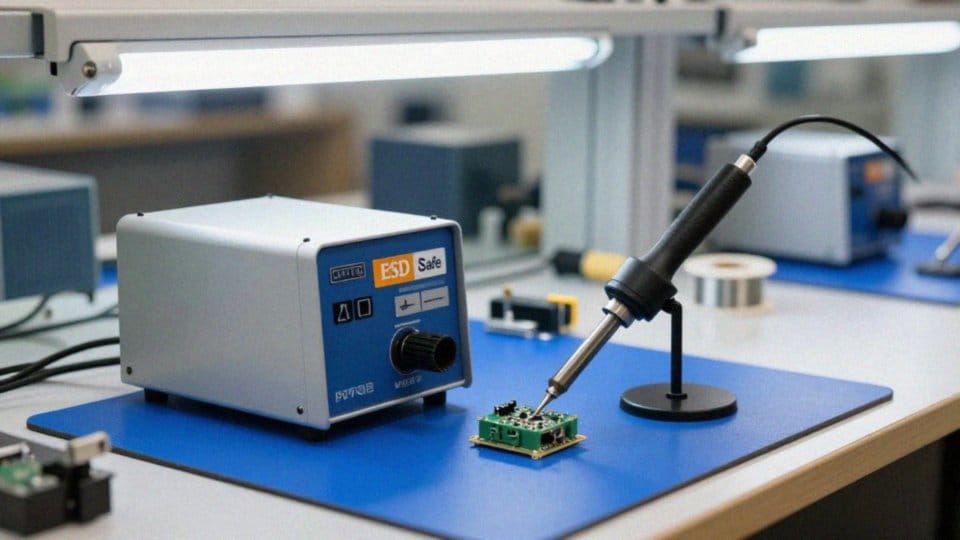

Czy stacja lutownicza powinna mieć zabezpieczenia ESD?
Praca z precyzyjnymi układami SMD czy BGA wymaga szczególnej ostrożności, ponieważ komponenty te są wyjątkowo podatne na uszkodzenia wywołane wyładowaniami elektrostatycznymi. Dlatego też systemy ESD stanowią dziś fundament wyposażenia każdego profesjonalnego serwisu elektroniki. Aby skutecznie chronić sprzęt, stanowisko pracy powinno być odpowiednio przygotowane. Kluczowe są tu:
- maty antystatyczne,
- uziemienie,
- uchwyty lutownicze posiadające stosowne certyfikaty zgodności z normami bezpieczeństwa.
Samo posiadanie certyfikowanego sprzętu to jednak tylko połowa sukcesu. Prawdziwa ochrona zaczyna się tam, gdzie profesjonalne narzędzia spotykają się z właściwą dyscypliną pracy. Warto zatem zadbać o:
- utrzymanie optymalnej wilgotności powietrza,
- regularne uziemianie punktów lutowniczych,
- stosowanie dedykowanych opasek na nadgarstki.
Łącząc sprawdzone akcesoria ochronne z przemyślanymi procedurami montażowymi, znacząco minimalizujemy ryzyko awarii podczas napraw nowoczesnych urządzeń.
Jak ocenić moc i regulację temperatury stacji lutowniczej?
Wydajność stacji lutowniczej jest ściśle powiązana z jej mocą, która determinuje szybkość nagrzewania oraz stabilność termiczną w trakcie pracy. Wyższe parametry prądowe pozwalają na bezproblemowe łączenie dużych komponentów i złącz, zapobiegając wychładzaniu grota podczas kontaktu z rozbudowanymi polami masy.
Szeroki zakres pracy urządzenia, obejmujący zazwyczaj od 100°C do 500°C, zapewnia wszechstronność zastosowań. Delikatne naprawy oraz podgrzewanie wymagają niższych ustawień rzędu 100–250°C, podczas gdy operacje wymagające dużej energii, jak rozlutowywanie czy praca z układami BGA, często przekraczają granicę 450°C.
Do zarządzania ciepłem wykorzystuje się układy analogowe lub bardziej zaawansowane cyfrowe. Te drugie, wyposażone w mikroprocesory i regulatory PID, oferują wybitną precyzję dzięki minimalizacji oscylacji temperatury. Czytelny wyświetlacz informuje o bieżących parametrach, pozwalając stacji na natychmiastową kompensację strat energii.
O wysokiej klasie sprzętu świadczy:
- krótki czas powrotu do zadanej temperatury,
- minimalne odchylenia stabilizacji,
- możliwość tworzenia indywidualnych profili grzania.
W projektach obejmujących precyzyjne komponenty SMD, szybkość reakcji grzałki na obciążenie jest najważniejszym czynnikiem gwarantującym trwałość i powtarzalność połączeń przy użyciu najróżniejszych stopów lutowniczych.
Jak dopasować temperaturę do rodzaju lutu?
Dobór właściwej temperatury lutowania to klucz do sukcesu, a zależy on przede wszystkim od użytego spoiwa i rodzaju wykonywanego zadania. Tradycyjne stopy ołowiowe, jak choćby Sn63Pb37, topią się już przy około 183°C. W takich przypadkach optymalnym wyborem dla grotowej stacji lutowniczej będzie przedział od 280°C do 320°C, co pozwala uzyskać trwałe połączenie błyskawicznie i bez zbędnego stresu dla podzespołów.
Sytuacja zmienia się, gdy sięgamy po lutowie bezołowiowe, np. SnAgCu. Te stopy wymagają więcej energii, bo ich punkt topnienia oscyluje wokół 217–227°C, co wymusza podniesienie ustawień stacji do 300–350°C. Pamiętaj jednak o zdrowym rozsądku: parametry muszą uwzględniać nie tylko specyfikę części, ale i to, jak szybko płytka PCB odbiera ciepło przez swoje ścieżki oraz pola masy. Delikatne komponenty wręcz domagają się niższych temperatur i krótkiego kontaktu z grotem, by uniknąć uszkodzeń.
Praca z modułami hot-air, szczególnie przy układach BGA, to już inna bajka. Wymaga ona sekwencji podgrzewania wstępnego i silniejszego strumienia gorącego powietrza, nierzadko ustawionego na 300–350°C. Dobranie właściwej dyszy pozwala precyzyjnie kierować ciepło tam, gdzie jest potrzebne, chroniąc jednocześnie sąsiednie elementy. Zawsze zerkaj też do dokumentacji technicznej producenta, aby poznać limity termiczne swoich części.
Całość – od dbałości o czystość grota po stosowanie markowych stopów i rygorystyczną kontrolę temperatury – składa się na profesjonalny efekt i pewność, że każda kolejna spoina będzie tak samo solidna.
Czy potrzebuję funkcji hot-air w stacji lutowniczej?
Praca z komponentami SMD, takimi jak SOIC, QFP czy BGA, wymaga precyzji, którą zapewnia strumień gorącego powietrza. Technika hot air umożliwia bezkontaktowe nagrzewanie punktów lutowniczych, co pozwala na idealne osadzenie układu bez ryzyka uszkodzenia delikatnych nóżek, które łatwo wygiąć tradycyjnym grotem.
Dobór sprzętu powinien być podyktowany Twoimi codziennymi zadaniami. Jeśli często pracujesz przy demontażu układów o dużej liczbie wyprowadzeń, rozważ zainwestowanie w:
- stację dwufunkcyjną,
- dedykowany zestaw hot air.
Takie rozwiązanie gwarantuje równomierną dystrybucję ciepła na całej powierzchni komponentu, co bywa niemożliwe do uzyskania przy użyciu zwykłej lutownicy kolbowej. W przypadku zaawansowanych serwisów zdecydowanie warto zwrócić uwagę na:
- wydajność nadmuchu,
- dostępność wymiennych dysz.
Dzięki nim masz pełną kontrolę nad kierunkiem gazu, co pozwala bezpiecznie chronić sąsiednie elementy przed przypadkowym wylutowaniem. Oczywiście, jeśli zajmujesz się głównie prostymi naprawami PCB lub montażem przewlekanym THT, klasyczna stacja grotowa w zupełności wystarczy. Jeśli jednak planujesz rozwój warsztatu w stronę naprawy miniaturowych układów scalonych, możliwość kontrolowanego nawiewu gorącego powietrza znacznie przyspieszy Twoją pracę i podniesie jej komfort na zupełnie nowy poziom.
Jakie groty wybrać do precyzyjnego lutowania?
W codziennej pracy serwisanta elektronicznego kluczową rolę odgrywa właściwe dobranie grota do wykonywanej czynności. Przy lutowaniu delikatnych komponentów SMD czy THT niezastąpione okazują się:
- końcówki igłowe,
- stożkowe,
- wąskie profile typu dłuto.
Dzięki takiemu dopasowaniu spoiwo trafia dokładnie tam, gdzie powinno, co skutecznie zapobiega powstawaniu niechcianych mostków cynowych na gęsto upakowanych płytkach. Obecnie najwyższy komfort zapewniają groty typu T12 ze zintegrowanym elementem grzejnym. Rozwiązanie to drastycznie skraca czas nagrzewania i poprawia stabilność termiczną w porównaniu z rozwiązaniami starszej generacji.
Inwestycja w osprzęt wysokiej jakości to nie tylko trwałość, ale przede wszystkim powtarzalność lutów, niezbędna w profesjonalnych usługach. Wybierając akcesoria, dobrze jest upewnić się, czy zostały one wykonane z materiałów odpornych na utlenianie i pokryte powłoką antykorozyjną.
Nowoczesne kolby umożliwiają wymianę grotów w locie, co pozwala znacząco przyspieszyć proces serwisowania. Aby jednak utrzymać końcówkę w nienagannym stanie, trzeba pamiętać o regularnym stosowaniu czyścików mosiężnych lub zwilżonej gąbki. Nawyki te oraz dbałość o pełną kompatybilność elementów ze stacją lutowniczą to fundament niezawodności całego stanowiska pracy.
Stosując się do tych prostych zasad, osiągniesz precyzję, która sprosta każdemu, nawet najbardziej skomplikowanemu układowi.
Którą grzałkę wybrać: ceramiczną czy metalową?
Wybór między grzałką ceramiczną a metalową to jedna z kluczowych decyzji, które bezpośrednio przekładają się na jakość i szybkość naprawy elektroniki. W nowoczesnych stacjach lutowniczych, chociażby w popularnych systemach typu T12, standardem stała się technologia ceramiczna. Doceniamy ją przede wszystkim za:
- błyskawiczny czas nagrzewania,
- imponującą stabilność temperatury,
- możliwość intensywnej pracy na polach lutowniczych.
To parametry nie do przecenienia w profesjonalnych serwisach, gdzie każdy punkt musi być wykonany z niemal powtarzalną precyzją. Z kolei grzałki metalowe spotkamy głównie w mniej skomplikowanych urządzeniach, takich jak budżetowe modele stacji (przykładem może być WEP 937D). Choć przyznać trzeba, że są one wyjątkowo solidne i w razie awarii łatwe w naprawie, to podczas pracy bywają „leniwe” – dłużej czekają na uzyskanie zadanej temperatury i częściej wykazują wahania, co przy delikatnych układach SMD stanowi spore zagrożenie przegrzaniem.
Jeśli więc Twoim priorytetem jest wydajność i ochrona wrażliwych komponentów, postaw na rozwiązania ceramiczne. Przed zakupem warto jednak rzucić okiem na specyfikację techniczną oraz sprawdzić, jak wygląda sprawa dostępności części zamiennych – nic tak nie irytuje, jak przestoje wynikające z trudnej wymiany elementu grzejnego. Inwestycja w odpowiednią technologię to nie tylko kwestia wygody, ale przede wszystkim sposób na zapewnienie powtarzalności procesów, od których zależy sukces każdej profesjonalnej naprawy.
