Co to jest obciążalność przewodu 5×2,5mm2?
Maksymalna obciążalność prądowa przewodu o przekroju 5×2,5 mm2 określa górną granicę natężenia, przy której miedziane żyły nagrzewają się w bezpiecznych dla izolacji granicach. Parametr ten stanowi fundament bezpieczeństwa każdej instalacji niskiego napięcia. Wyznacza go norma PN-HD 60364-5-52:2011P, precyzyjnie uwzględniająca rezystancję przewodnika oraz wpływ otoczenia na pracę przewodu.
Dzięki przemyślanej konstrukcji, kable z izolacją polwinitową skutecznie unikają ryzyka przegrzania, co chroni materiał przed przedwczesną degradacją. Jednak sam dobór przekroju wymaga głębszej analizy technicznej. Ostateczna wydajność prądowa zależy od wielu zmiennych, takich jak:
- sposób ułożenia kabla,
- liczba aktywnie obciążonych żył,
- panujące w danym miejscu warunki termiczne.
Dostępne tabele obciążalności prezentują wartości graniczne, które stanowią gwarancję niezawodnego działania zarówno w obwodach jednofazowych, jak i trójfazowych. Świadomy wybór przewodów to nie tylko dbałość o parametry techniczne, ale przede wszystkim kluczowy krok w stronę długoletniego bezpieczeństwa całego systemu elektrycznego.
Jakie są wartości obciążalności przewodu 5×2,5mm2?
Obciążalność prądowa przewodu o przekroju 5×2,5 mm2 waha się zazwyczaj od 20A w typowych warunkach aż do 27A, o ile zapewnimy optymalne chłodzenie. W codziennej praktyce elektrycznej przyjęło się uznawać 20-21A za bezpieczną granicę dla instalacji podtynkowych typu YDY. Ostateczna wartość zależy oczywiście od wytycznych normy PN-IEC 60364 oraz przyjętego sposobu montażu.
Kiedy przewody są prowadzone w tynku lub zamkniętych kanałach, przekrój 2,5 mm2 pozwala na stabilną pracę przy 20A. Jeśli jednak dysponujemy lepszą cyrkulacją powietrza i luźnym ułożeniem przewodów typu OWY lub H05VV-F, limit ten możemy bezpiecznie podnieść do 25A, a w idealnych okolicznościach nawet do 27A.
Ze względu na swoją uniwersalność, ten przekrój stał się standardem przy tworzeniu obwodów gniazd wtykowych, ponieważ przy 20A izolacja zachowuje pełną sprawność. Pamiętajmy jednak, że te wartości wymagają korekty, gdy temperatura otoczenia przekracza 30 stopni Celsjusza.
Zawsze warto sięgać po tabele obciążalności dedykowane dla konkretnego typu przewodu, gdyż polwinit wykazuje odmienną odporność termiczną niż nowoczesne materiały bezhalogenowe. Oprócz temperatury, kluczowym czynnikiem jest montaż: każde zwiększenie gęstości upakowania przewodów w jednej trasie drastycznie obniża ich realną wydajność prądową.
Od czego zależy obciążalność prądowa przewodów?
Wydajność prądowa instalacji elektrycznych nie jest kwestią przypadku, lecz wynika z dziewięciu parametrów technicznych określonych w normie PN-IEC 60364. Na czele listy stoi rodzaj materiału przewodzącego – miedź, dzięki niższej rezystancji w porównaniu do aluminium, pozwala na bezpieczne przesyłanie większej mocy.
Nie bez znaczenia pozostaje również przekrój żył; im jest on większy, tym mniejsze notujemy spadki napięcia oraz straty energii. Istotną rolę odgrywa też konstrukcja samej instalacji. Wersje wielożyłowe charakteryzują się z reguły niższą dopuszczalną obciążalnością niż jednożyłowe, ponieważ wzajemnie oddziałują na siebie termicznie.
Zdolność przewodu do odprowadzania ciepła zależy ściśle od rodzaju zastosowanej izolacji, której specyficzna temperatura pracy wyznacza ostateczne limity przeciążenia. Warunki otoczenia, w jakich pracuje kabel, drastycznie zmieniają jego parametry. Montaż w ścianie, wewnątrz peszli, czy bezpośrednio w gruncie tworzy odmienne środowisko wymiany ciepła.
Jeśli temperatura w pomieszczeniu przekracza 30 stopni Celsjusza, projektanci muszą sięgnąć po współczynniki korekcyjne z normy PN-HD 60364-5-52:2011P. Podobne ograniczenia niesie ze sobą grupowanie wielu przewodów w jednej trasie, co utrudnia ich naturalną wentylację.
Sprawy nie ułatwiają czynniki eksploatacyjne: od optymalnego promienia gięcia, aż po obecność wyższych harmonicznych, które w nowoczesnych sieciach z zasilaczami impulsowymi potęgują straty cieplne. Tak duża liczba zmiennych sprawia, że profesjonalne projektowanie tras kablowych wymaga precyzyjnego uwzględnienia każdego detalu instalacyjnego.
W jaki sposób ułożenie przewodów wpływa na obciążalność?
Warunki montażu przewodu odgrywają kluczową rolę w jego zdolności do odprowadzania ciepła, co bezpośrednio przekłada się na dopuszczalną obciążalność prądową. Gdy kabel znajduje się w tynku lub rurach, ograniczona cyrkulacja powietrza powoduje szybsze nagrzewanie się żył. W takich sytuacjach musimy sięgać po niższe wartości prądów z tabel technicznych. Przykładowo, przewód o przekroju 5×2,5 mm² poradzi sobie znacznie lepiej ułożony swobodnie w przestrzeni, niż gdy zostanie zatopiony w ścianie.
Dodatkowa izolacja, jaką stanowi chociażby peszel, jeszcze bardziej utrudnia rozpraszanie energii termicznej. Z tego powodu projektanci muszą uwzględniać współczynniki korekcyjne, które kompensują gęste upakowanie instalacji oraz słabą przewodność cieplną otoczenia. Co ciekawe, prowadzenie przewodów bezpośrednio w ziemi często pozwala na uzyskanie wyższej wydajności prądowej niż w przypadku ciasnych kanałów ściennych, dzięki naturalnym właściwościom gruntu jako radiatora.
Nie można też zapominać o negatywnym wpływie grupowania przewodów, gdzie wzajemne oddziaływanie termiczne wymusza redukcję mocy. Każdy schemat instalacji powinien być zgodny z normą PN-HD 60364-5-52:2011P, która określa konieczność stosowania odpowiednich korygujących poprawek temperaturowych. Kluczem do pełnej sprawności układu pozostaje dbałość o właściwą wentylację oraz unikanie zbyt ciasnych przejść przez przegrody budowlane, co pozwala instalacji pracować w optymalnych warunkach przez długie lata.
Jak dobrać zabezpieczenie do przewodu 5×2,5mm2?
Dobór odpowiednich zabezpieczeń dla przewodu o przekroju 5×2,5mm2 opiera się na precyzyjnym dopasowaniu wyłącznika nadprądowego do jego obciążalności długotrwałej oraz specyfiki montażu, co precyzuje norma PN-IEC 60364. W typowych domowych instalacjach, przy dopuszczalnym obciążeniu rzędu 20 A, najrozsądniejszym wyborem jest zainstalowanie zabezpieczenia 16 A. Taka wartość stanowi złoty środek, chroniąc przewody przed przeciążeniem przy jednoczesnym zachowaniu bezpiecznego marginesu.
W instalacjach jednofazowych z tym przekrojem, wyłącznik 16 A jest standardem sprawdzającym się w ochronie gniazd wtyczkowych. Podobnie sytuacja wygląda w układach trójfazowych – jeśli obciążenie jest symetrycznie rozłożone na wszystkie fazy, ta sama wartość pozostaje w pełni optymalna. Sięganie po mocniejsze bezpieczniki, rzędu 20 A czy 25 A, jest ryzykowne i dopuszczalne jedynie w sytuacjach, gdy warunki środowiskowe oraz temperatura otoczenia wykluczają ryzyko przegrzania izolacji.
Jeśli przewód 5×2,5mm2 wyprowadzamy jako odgałęzienie od głównej linii zabezpieczonej 40 A, nie możemy zapomnieć o lokalnym wyłączniku. Tylko w ten sposób ochronimy cieńsze żyły instalacji przed zniszczeniem. Równie istotną kwestią jest włączenie w układ bezpieczników różnicowoprądowych RCD, które stanowią fundament ochrony przeciwporażeniowej.
Planując ostateczną konfigurację, warto wziąć pod uwagę:
- charakterystykę odbiorników,
- całkowitą długość instalacji,
- selektywność zabezpieczeń.
Podejście to pozwoli nie tylko zadbać o bezpieczeństwo, ale i uniknąć uciążliwych przerw w dopływie energii.
Czy przewód 5×2,5mm2 wytrzyma obciążenie 25A?
Przewód o przekroju 5×2,5 mm² teoretycznie wytrzyma przepływ prądu 25A, jednak w praktyce granica ta jest bardzo płynna i zależy od warunków montażu. Zgodnie z wytycznymi normy PN-IEC 60364, bezpieczne użytkowanie wymaga precyzyjnych obliczeń, a nie tylko patrzenia na maksymalne parametry kabla.
Miedź o wspomnianym przekroju osiągnie taką wydajność tylko w warunkach doskonałego chłodzenia, na przykład gdy przewód jest swobodnie ułożony w powietrzu i pracuje w niskiej temperaturze. Sytuacja zmienia się drastycznie w typowej instalacji ściennej. Gdy kabel ukryty jest pod tynkiem lub w zamkniętym kanale, jego długotrwała obciążalność spada zazwyczaj do poziomu około 20A.
Zastosowanie zabezpieczenia 25A w takich warunkach jest ryzykowne, ponieważ instalacja może być stale przeciążona. W efekcie żyły kabla zaczną się intensywnie nagrzewać, co przyspiesza degradację izolacji polwinitowej i w skrajnych przypadkach stwarza realne zagrożenie pożarowe.
Podstawową zasadą bezpieczeństwa jest dopasowanie wartości zabezpieczenia do rzeczywistej obciążalności długotrwałej dla konkretnego sposobu ułożenia. Jeśli planujesz obciążać instalację prądem 25A, musisz wziąć pod uwagę szczegółowe dane producenta oraz zastosować odpowiednie współczynniki korekcyjne. Choć przewody dobrze radzą sobie z chwilowymi skokami natężenia, ciągła praca na górnej granicy wytrzymałości zawsze wymaga profesjonalnej weryfikacji i pełnej zgodności z obowiązującymi normami technicznymi.

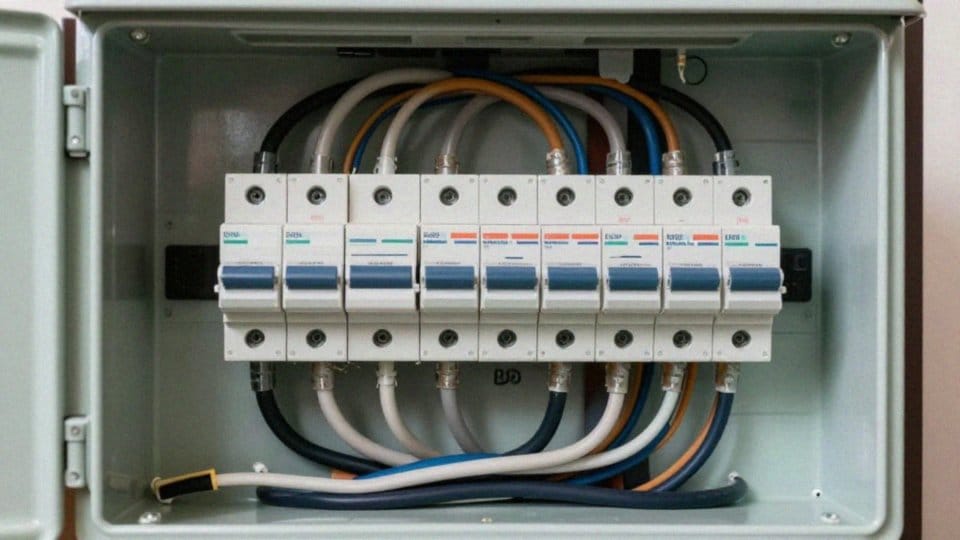

Czy obwód 1-fazowy o mocy 3kW wymaga większego przekroju?
W jednofazowej instalacji zasilającej urządzenia o mocy 3 kW przy napięciu 230 V płynie prąd o natężeniu rzędu 13 A. Standardowe przewody o przekroju 2,5 mm², których obciążalność wynosi zazwyczaj 20 A, zapewniają w takich warunkach bezpieczny margines dla domowej sieci. W zdecydowanej większości przypadków takie rozwiązanie jest optymalne i w zupełności wystarcza do poprawnego działania domowych sprzętów.
Mimo to, projektowanie instalacji wymaga uwzględnienia czynników wpływających na spadki napięcia oraz warunki termiczne. Jest to szczególnie istotne, gdy trasa kablowa jest długa, a jej długość przekracza kilkanaście metrów. W takiej sytuacji warto przeprowadzić dokładne obliczenia, aby zniwelować ryzyko spadków napięcia i zagwarantować urządzeniom stabilną pracę.
Również środowisko, w którym przebiega okablowanie, ma kluczowe znaczenie. Jeśli przewody 5×2,5 mm² znajdują się w miejscach o wysokiej temperaturze lub są ciasno grupowane z innymi liniami, ich wydajność prądowa może drastycznie spaść, co wymusza weryfikację projektu.
Planując zasilanie odbiorników indukcyjnych, należy natomiast pamiętać o prądach rozruchowych oraz harmonicznych, które dodatkowo obciążają żyły. Choć standardowe zabezpieczenie 16 A przy przewodzie 2,5 mm² dla mocy 3 kW jest powszechnie zalecane, to indywidualna specyfika montażu decyduje o finalnym bezpieczeństwie elektrycznym.
Sięganie po grubsze kable ma uzasadnienie jedynie w trudnych warunkach środowiskowych lub przy bardzo długich obwodach, gdzie kluczowe staje się ograniczenie zbędnych strat energii wydzielanej w postaci ciepła.
