Co to jest studzienka ściekowa?
| Typ studzienki | Charakterystyka | Zastosowanie |
|---|---|---|
| Studzienka przelotowa | Zlokalizowana na załamaniach osi kanału lub odcinkach prostych | Kontrola i eksploatacja kanałów na prostych odcinkach |
| Studzienka połączeniowa | Łączy co najmniej dwa kanały dopływowe w jeden odpływowy | Łączenie kanałów bocznych |
| Studzienka kaskadowa | Posiada dodatkowy przewód pionowy | Wytrącanie nadmiaru energii ścieków, pokonywanie różnic wysokości |
| Studzienka bezwłazowa | Przykryta stropem bez otworu włazowego | Kontrola i eksploatacja kanałów bez bezpośredniego dostępu |
Studzienka ściekowa stanowi kluczowy węzeł sieci kanalizacyjnej, pozwalając na swobodny dostęp do podziemnych rurociągów. Jej głównym zadaniem jest ułatwienie prac konserwacyjnych, inspekcji oraz sprawne łączenie przewodów w punktach, gdzie konieczna staje się zmiana średnicy, spadku lub kierunku biegu kanału.
W praktyce inżynieryjnej wyróżniamy cztery podstawowe rodzaje tych obiektów:
- przelotowe,
- połączeniowe,
- kaskadowe,
- warianty bezwłazowe.
Sercem każdej konstrukcji jest komora robocza, która gwarantuje ekipom serwisowym wystarczającą przestrzeń do działania. Niezwykle istotną rolę odgrywa tu kineta, czyli specjalnie profilowane dno, oraz spoczniki podnoszące komfort pracy. Projektowanie takich instalacji wymaga precyzyjnego przestrzegania norm technicznych, uwzględniających nie tylko warunki gruntowo-wodne, ale także prognozowane obciążenia mechaniczne.
Jest to szczególnie ważne w przypadku studzienek usytuowanych w pasie drogowym, gdzie kluczowy staje się dobór wytrzymałego zwieńczenia. Odpowiednio osadzony właz nie tylko zabezpiecza infrastrukturę przed niszczącym wpływem ruchu ulicznego, ale także skutecznie izoluje otoczenie przed nieprzyjemnymi zapachami wydobywającymi się z kanałów.
Jak przebiega budowa studzienki ściekowej?
Budowę rozpoczynamy od analizy geotechnicznej gruntu i stanu wód podziemnych, ściśle według wytycznych projektowych. Gdy teren jest już przebadany, wykonawca przystępuje do wykopu, dbając o jego właściwe wymiary i stabilizację dna. Fundament tworzymy z betonu klasy C12/15, wylewając warstwę o grubości 15-20 cm, co gwarantuje solidną bazę pod cały obiekt.
Dalszy etap prac to:
- osadzanie prefabrykatów lub kręgów betonowych,
- profilowanie kinetę, nadając spocznikom odpowiedni spadek,
- umieszczanie stopni złazowych oraz komina,
- wieńczenie całości włazem studziennym.
Jeżeli wykorzystujemy lekkie elementy z tworzyw, montujemy dodatkową komorę dociążającą, która stabilizuje konstrukcję. Zewnętrzne ściany zabezpieczamy izolacją przeciwwodną na bazie mas asfaltowych. Z kolei przestrzeń wokół instalacji wypełniamy warstwowo zagęszczanym, czystym piaskiem różnoziarnistym.
Finalizacja prac obejmuje:
- gruntowne czyszczenie wnętrza,
- testy szczelności,
- wymagany pomiar geodezyjny.
Warto dodać, że stosowanie betonu C25/30 w kluczowych punktach znacząco podnosi wytrzymałość studni, co jest szczególnie istotne w wymagających warunkach eksploatacji.

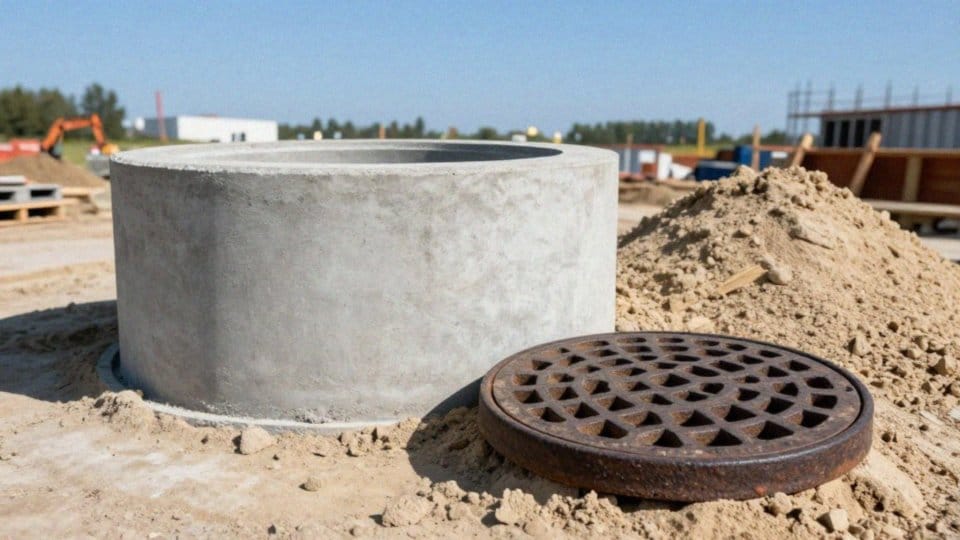

Jakie materiały stosuje się przy budowie studzienki ściekowej?
| Element | Materiał/Klasa betonu | Zastosowanie |
|---|---|---|
| Prefabrykaty do budowy studni | beton minimalnej klasy C25/30 | konstrukcja studni |
| Podbudowa | wilgotny beton C12/15 | posadowienie studni |
| Komora robocza studzienki | kręgi betonowe | główna część studzienki |
| Zasypka studni | czysty piasek różnoziarnisty | zagęszczenie wokół studni |
Dobór odpowiednich materiałów budowlanych to proces zależny od wielu zmiennych, w tym:
- specyfiki projektu,
- warunków gruntowo-wodnych,
- natężenia ruchu.
Fundamentem każdej solidnej konstrukcji są prefabrykaty betonowe i żelbetowe, które powinny powstawać z mieszanki o klasie wytrzymałości minimum C25/30. W wymagającym otoczeniu lepiej sprawdzi się klasa C30/37 lub specjalistyczny beton hydrotechniczny. Właściwy przepływ zapewniają rury betonowe lub ich nowoczesne odpowiedniki wykonane z tworzyw sztucznych. Aby instalacja pozostała w pełni szczelna, łączenia kielichowe, zgrzewane lub spawane dodatkowo zabezpiecza się certyfikowanymi uszczelkami.
Stabilność całej budowli opiera się na podbudowie z chudego betonu klasy C12/15, natomiast zwieńczeniem systemu są wytrzymałe elementy żeliwne, takie jak włazy czy ruszty, każdorazowo dobrane do przewidywanej klasy obciążenia drogowego. Długowieczność zewnętrznych powierzchni zapewnia izolacja przeciwwodna, zazwyczaj bazująca na produktach asfaltowych. Kluczem do trwałości jest również prawidłowa zasypka, wymagająca użycia czystego piasku różnoziarnistego, układanego starannie warstwa po warstwie.
Jeśli projekt zakłada wykorzystanie lekkich konstrukcji z tworzyw sztucznych, warto rozważyć montaż dodatkowych komór dociążających oraz bezpiecznych stopni złazowych, wykonanych ze stali kwasoodpornej lub materiałów z powłoką antypoślizgową.
Jakie wymiary powinna mieć komora studzienki?
Studzienka musi być zaprojektowana tak, aby zapewniała nie tylko bezpieczeństwo pracy, ale też bezproblemowy montaż stopni wejściowych. Obowiązujące normy budowlane wyznaczają minimalną średnicę komory roboczej na 1,20 m dla obiektów o wysokości do 3 metrów, co w praktyce oznacza wykorzystanie standardowych kręgów o tej samej średnicy. Warto pamiętać, że dla zachowania właściwych standardów eksploatacyjnych, wysokość samej komory powinna wynosić co najmniej 2 metry.
Ostateczny kształt konstrukcji jest ściśle uzależniony od przeznaczenia obiektu oraz miejsca, w którym zostanie posadowiony – na przykład w obrębie pasa drogowego. Odpowiednia przestrzeń wewnątrz to przede wszystkim komfort operowania narzędziami podczas serwisu i swoboda ruchu na spocznikach. W głębszych instalacjach zazwyczaj trzymamy się granicy 10 metrów głębokości, pamiętając przy tym o zapewnieniu wystarczającego prześwitu w otworze włazowym.
Kwestią fundamentalną dla bezpieczeństwa pozostaje właściwy dobór średnicy kominów włazowych, który zależy od przewidywanego natężenia ruchu i klasy obciążenia w danym punkcie. Ergonomiczne rozplanowanie wnętrza przekłada się również na trwałość samych stopni, które muszą być zamocowane w sposób gwarantujący pracownikom sprawne i stabilne zejście. Każdy z tych parametrów powinien zostać szczegółowo zweryfikowany w projekcie wykonawczym, ze szczególnym uwzględnieniem średnic rur oraz specyfiki terenu inwestycji.
Jakie powinny być odstępy między studzienkami?
W prostych odcinkach kanalizacji optymalny dystans między studzienkami waha się od 50 do 70 metrów. Pozwala to spełnić wytyczne lokalnych przedsiębiorstw wodociągowych, znacząco ułatwiając późniejszą konserwację oraz przeglądy techniczne sieci.
Podczas projektowania trzeba jednak brać pod uwagę:
- każde załamanie trasy,
- zmianę średnicy przewodów,
- modyfikację spadków,
- co niemal zawsze wymusza instalację dodatkowych punktów dostępowych.
W sytuacji, gdy napotykamy na duże głębokości lub niestabilny grunt, projektant ma prawo elastycznie dostosować te rozpiętości w dokumentacji wykonawczej. Kluczowe jest, aby studzienki sytuować w miejscach suchych, z dala od naturalnych obniżeń terenu, zapewniając przy tym serwisantom swobodny dojazd.
Planując przebieg rur w pasie drogowym, musimy także zadbać o to, by włazy nie były narażone na bezpośredni nacisk kół pojazdów, co przedłuży ich żywotność. Standardem jest zachowanie minimalnego przykrycia kanału na poziomie 1,4 metra, co zabezpiecza infrastrukturę przed uszkodzeniami mechanicznymi.
Warto pamiętać, że staranne rozplanowanie tych detali na etapie inwestycji nie tylko podnosi funkcjonalność systemu, ale też realnie obniża koszty jego eksploatacji w przyszłości.
Kiedy stosować studzienki kaskadowe z przewodem spadowym?
| Kryterium | Warunek | Zastosowanie |
|---|---|---|
| Różnica wysokości | Występuje w kanałach | Pokonywanie różnic wysokości |
| Średnica kanału | Małe średnice | Ogólne zastosowanie |
| Typ kanału i średnica | Kanały bytowo-gospodarcze d ≤ 0,4 m | Z przewodem spadowym |
Studzienka kaskadowa z przewodem spadowym stanowi niezbędny element infrastruktury wszędzie tam, gdzie konieczne jest sprawne pokonanie znacznych różnic wysokości w przebiegu kanałów. Urządzenie to pozwala skutecznie zredukować energię kinetyczną ścieków, co bezpośrednio zapobiega groźnemu zjawisku odskoku hydraulicznego.
Takie rozwiązanie najlepiej sprawdza się w przypadku mniejszych sieci, szczególnie gdy średnica przewodu nie przekracza 0,4 metra. W typowej kanalizacji bytowo-gospodarczej fachowcy rekomendują montaż kaskad, o ile różnica poziomów między dnami rur mieści się w granicach 4 metrów. Odmienne podejście stosuje się w systemach deszczowych, gdzie przy łagodniejszych spadkach dominują studzienki pionowe.
Kluczem do sukcesu jest tutaj precyzyjne projektowanie, uwzględniające zarówno prędkość napływu cieczy, jak i dobór trwałych materiałów odpornych na erozję. Gdy jednak mamy do czynienia z dużymi średnicami i znacznymi różnicami wysokości, znacznie lepiej sprawdzają się indywidualnie opracowane komory kaskadowe. Prawidłowo zaprojektowany i wykonany przewód spadowy to gwarancja stabilności hydraulicznej całej sieci oraz skuteczna ochrona rurociągów przed niszczycielskim wpływem zbyt szybkiego przepływu ścieków.
Jak zabezpieczyć posadowienie studzienki w pasie drogowym?
Budowa stabilnej studni w pasie drogowym zaczyna się od solidnej fundamentu – niezbędna jest tutaj podbudowa z betonu C12/15 o grubości 15–20 cm. Aby konstrukcja poradziła sobie z codziennym ruchem ulicznym, należy wykorzystać prefabrykaty o wytrzymałości co najmniej C25/30. Nie można zapomnieć o ochronie przed wodami gruntowymi i solą drogową, dlatego kluczowa jest szczelna izolacja, najlepiej wykonana z produktów asfaltowych.
Jeśli planujesz montaż elementów z tworzyw sztucznych, pamiętaj o ich dociążeniu za pomocą specjalnej komory. Pozwoli to uniknąć problemów z wypornością czy destabilizacją terenu. Równie ważne jest precyzyjne dobranie włazu i zwieńczenia do charakteru drogi, a studzienki, o ile to możliwe, warto umieszczać w miejscach, gdzie koła aut pojawiają się najrzadziej.
Po zakończeniu robót ziemnych przychodzi czas na zasypkę. Najlepiej sprawdzi się czysty piasek różnoziarnisty, układany i starannie zagęszczany warstwowo – to najprostsza metoda na wyeliminowanie ryzyka późniejszego osiadania gruntu. Cały proces powinien wieńczyć rygorystyczna kontrola jakości oraz geodezyjna inwentaryzacja powykonawcza. Takie podejście to gwarancja, że infrastruktura pozostanie nienaruszona nawet przy bardzo intensywnym użytkowaniu.

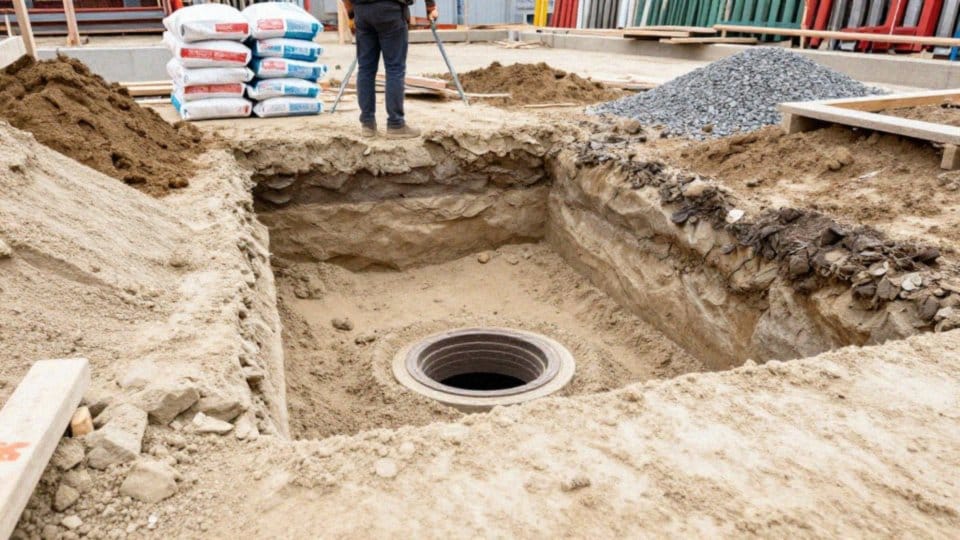

Jak wykonać zasypkę po budowie studzienki ściekowej?
Wokół studni najlepiej stosować czysty, różnoziarnisty piasek. Taki surowiec gwarantuje stabilne podparcie całej konstrukcji, skutecznie eliminując problem niepożądanego osiadania gruntu. Materiał ten należy aplikować warstwowo, dbając o precyzyjne zagęszczenie każdego pokładu za pomocą specjalistycznego sprzętu mechanicznego. Unikaj przy tym kontaktu betonu z gruzem czy ostrymi kamieniami, które mogłyby trwale uszkodzić warstwę hydroizolacji.
Jeśli instalujesz studnię z tworzyw sztucznych, pamiętaj o jej wcześniejszym dociążeniu, co zapewni niezbędną stabilność podczas zasypywania. Działania te powinny odbywać się z poszanowaniem lokalnych norm ochrony środowiska, aby zminimalizować ingerencję w wody gruntowe.
Finalny etap prac obejmuje:
- dokładne wyczyszczenie wnętrza obiektu,
- zamontowanie włazu oraz zwieńczenia,
- przeprowadzenie rygorystycznych prób szczelności instalacji.
Na samym końcu warto zlecić wykonanie inwentaryzacji geodezyjnej, która precyzyjnie określi położenie studni w terenie. Dokumentacja ta okaże się nieoceniona podczas przyszłej eksploatacji czy ewentualnych napraw sieci kanalizacyjnej. Staranne wykonanie obsypki nie tylko usztywnia konstrukcję, ale przede wszystkim zapewnia jej bezproblemową współpracę z przyłączonymi rurami.
