Co to jest studzienka rewizyjna i do czego służy?
| Funkcja | Cel / Opis |
|---|---|
| Kontrola stanu instalacji | Ocena poprawności przepływu, stanu rur i odpływów |
| Naprawy i regulacje | Umożliwienie interwencji w przypadku awarii lub potrzeby korekty |
| Okresowe przeglądy i konserwacja | Wykrywanie nieszczelności, uszkodzeń i nagromadzenia osadów |
| Monitorowanie | Sprawdzanie poprawności przepływu oraz stanu rur i odpływów |
Studzienka rewizyjna to nieodłączny pionowy element infrastruktury sanitarnej, pełniący rolę swoistego „okna” do sieci kanalizacyjnej. To właśnie dzięki niej serwisowanie rurociągów staje się znacznie prostsze, pozwalając na:
- regularne kontrole techniczne,
- sprawdzanie drożności przewodów,
- precyzyjne inspekcje przy użyciu kamer CCTV.
Szybka diagnostyka przekłada się na sprawne usuwanie zatorów i drobne naprawy, co skutecznie chroni cały system przed poważniejszymi awariami. W praktyce inżynieryjnej stosuje się dwa rodzaje tych konstrukcji:
- Studzienki włazowe posiadają przestronną komorę roboczą o wysokości minimum dwóch metrów, umożliwiającą zejście pracownika do wnętrza,
- Warianty niewłazowe zaprojektowano z myślą o szybkiej inspekcji przeprowadzanej bezpośrednio z poziomu gruntu.
Ponadto, w zależności od potrzeb sieci, montuje się modele:
- przelotowe,
- połączeniowe,
- drenażowe,
- specjalistyczne studzienki do szamb.
Do produkcji tych elementów wykorzystuje się materiały zgodne z surowymi normami technologicznymi PN-EN. Choć tradycyjny beton, znany ze swojej wytrzymałości, wciąż jest powszechnie stosowany w formie solidnych kręgów, coraz większą popularność zyskują nowoczesne tworzywa sztuczne, takie jak polipropylen czy PCV. Całość zamyka wytrzymały właz żeliwny, który zabezpiecza wnętrze przed zabrudzeniami i przypadkowymi uszkodzeniami. Pamiętajmy, że staranny montaż, wykonany zgodnie z wymogami budowlanymi, to najlepsza inwestycja w trwałość i wieloletnią, bezproblemową eksploatację instalacji.
Gdzie najlepiej umieścić studzienkę rewizyjną?
| Lokalizacja | Uzasadnienie |
|---|---|
| Krzyżowanie się lub rozgałęzianie przewodów | Umożliwia kontrolę i konserwację w kluczowych punktach sieci |
| Połączenie rurociągu kanalizacyjnego z szambem | Kluczowe dla sprawnego działania szamba i monitorowania przepływu |
| Zmiana kierunku, średnicy lub długości rurociągu | Ułatwia inspekcję i konserwację w miejscach podatnych na zatory |
| Odcinek rury przed wejściem do zbiornika | Pozwala na kontrolę przed głównym zbiornikiem |
Wybór właściwego miejsca na studzienki rewizyjne to kluczowy element projektowania sieci kanalizacyjnej, ściśle uzależniony od przebiegu rurociągów oraz uwarunkowań terenowych. Standardowo instaluje się je tam, gdzie:
- zmienia się kierunek,
- średnica lub spadek przewodów,
- w punktach rozgałęzień,
- przy wpięciach do magistrali głównej.
Ponadto, długie odcinki sieci wymagają regularnych kontroli, dlatego studzienki umieszcza się również przed wlotami do zbiorników, na przykład szamb. Projektując usytuowanie tych obiektów, trzeba wziąć pod uwagę kilka technicznych wyzwań. Po pierwsze, głębokość posadowienia – im niżej znajduje się przewód, tym istotniejsza staje się stabilność podłoża. Należy wystrzegać się gruntów miękkich lub niepewnych, chyba że zostaną one odpowiednio wzmocnione. Jeśli na trasie występuje wysoki poziom wód gruntowych, niezbędne staje się użycie komór obciążnikowych, które zapobiegną wypieraniu studzienek na zewnątrz. Nie można zapominać o rodzaju gleby, gdyż jej charakterystyka determinuje sposób przygotowania zasypki oraz późniejsze zagęszczanie terenu wokół konstrukcji.
Z praktycznego punktu widzenia, studzienki włazowe często sytuuje się na granicy posesji. Takie rozwiązanie jest niezwykle funkcjonalne, gdyż zapewnia pracownikom wodociągów łatwy dostęp do systemu. Umożliwia to przeprowadzanie czyszczenia mechanicznego lub inspekcji TV bez konieczności wchodzenia na teren prywatny. Warto pamiętać, że w specyficznych warunkach terenowych przepisy budowlane narzucają konkretną częstotliwość rozmieszczenia studzienek, co gwarantuje drożność instalacji i sprawne usuwanie ewentualnych zatorów.
Jak dobrać materiał i rozmiar studzienki rewizyjnej?
Wybór odpowiedniego materiału na studzienkę rewizyjną to decyzja podyktowana kilkoma kluczowymi aspektami, takimi jak:
- głębokość posadowienia,
- charakter instalacji,
- przewidywane obciążenia.
W miejscach narażonych na intensywny ruch kołowy, gdzie priorytetem jest wytrzymałość mechaniczna, najlepiej sprawdzają się klasyczne rozwiązania z kręgów żelbetowych. Jeśli jednak priorytetem jest lekkość konstrukcji i odporność na korozję chemiczną, warto zwrócić uwagę na systemy wykonane z tworzyw sztucznych, np. polipropylenu PP-B lub PCV.
Planując inwestycję, nie sposób pominąć kwestii dopasowania rozmiaru studni do jej przeznaczenia. W przypadku modeli niewłazowych minimalna średnica wynosi 315 mm. Z kolei studnie włazowe wymagają znacznie większej przestrzeni – minimum 1000 mm średnicy wewnętrznej oraz co najmniej 2 metry wysokości komory roboczej. Takie wymogi projektowe gwarantują, że personel będzie mógł bezpiecznie przeprowadzać prace konserwacyjne.
Pamiętajmy, że wszystkie elementy muszą być zgodne z normą PN-EN 476 i posiadać stosowne certyfikaty. Dobry projekt zakłada nie tylko analizę obciążeń hydraulicznych, ale również uwzględnia miejsce na montaż stopni złazowych.
Wyzwanie pojawia się w trudnych warunkach gruntowo-wodnych, gdzie wysoki poziom wód może powodować wypór studzienek z tworzyw; w takich sytuacjach niezbędne jest zastosowanie np. komory obciążnikowej. Całość systemu powinna być zwieńczona wysokiej klasy uszczelkami elastomerowymi, które zapewniają szczelne połączenie z rurą trzonową i niezawodność instalacji przez długie lata.
Jak przygotować wykop pod studzienkę rewizyjną?
Solidny wykop to fundament trwałości każdej konstrukcji. Zanim wbije się pierwszą łopatę, trzeba najpierw rzetelnie przeanalizować warunki gruntowe i poziom wód podziemnych, pamiętając, że w przypadku typowych studzienek granica dopuszczalnej głębokości zabudowy wynosi zazwyczaj 10 metrów.
Sam wykop musi zostać przygotowany ściśle według projektu – jego parametry powinny pozwalać na bezproblemowy montaż uszczelek oraz sprawne łączenie rur. Kluczowy etap to przygotowanie dna. Wymaga ono idealnego wypoziomowania i wykonania odpowiedniej podsypki z piasku lub chudego betonu, co gwarantuje równomierny rozkład obciążeń.
Jeśli grunt jest zbyt słaby, konieczna bywa jego wymiana, a przy wysokim poziomie wód gruntowych nie obejdzie się bez profesjonalnego drenażu lub dociążenia konstrukcji, na przykład za pomocą komór obciążnikowych. Jest to szczególnie istotne w przypadku lekkich systemów wykonanych z polipropylenu PP-B.
Gdy przychodzi czas na zasypywanie, należy działać metodycznie – warstwami nieprzekraczającymi 30 cm, z każdej z nich dbając o dokładne zagęszczenie materiału. Taka technika zabezpiecza ścianki przed deformacją.
W trakcie planowania pracy nie można też zapomnieć o wygospodarowaniu miejsca na stopnie złazowe, których montaż powinien być zgodny z normami PN-EN. Skrupulatna dbałość o szczelność na połączeniach oraz przestrzeganie zasad sztuki inżynierskiej to jedyna droga do zapewnienia instalacji pełnej funkcjonalności przez długie lata, niezależnie od kaprysów natury czy trudnych warunków geologicznych.
Jak połączyć studzienkę z siecią kanalizacyjną?
Wpinanie nowych przyłączy do sieci kanalizacyjnej zaczyna się od precyzyjnego wywiercenia otworu w ściance studzienki, który musi być idealnie dopasowany do średnicy rury. W nowoczesnych konstrukcjach z polipropylenu czy PCV standardem są połączenia typu In Situ. Kluczem do sukcesu są tu elastomerowe uszczelki, które gwarantują pełną szczelność systemu.
Niezwykle ważne jest również zapewnienie stabilności całego układu, aby wyeliminować ryzyko osiadania przewodu względem samej studni. Jeśli projekt zakłada kaskadę kanałową przy dużych różnicach wysokości między wlotem a dnem, nie można zapomnieć o solidnym zakotwieniu elementu do ściany za pomocą dedykowanych uchwytów. Taki montaż nie tylko zwiększa wytrzymałość konstrukcji, ale przede wszystkim poprawia warunki hydrauliczne, skutecznie redukując turbulencje ścieków.
W przypadku tradycyjnych kręgów betonowych sprawa wygląda nieco inaczej: rury osadza się w prefabrykowanych kielichach lub uszczelnia specjalistycznymi zaprawami, ściśle według wytycznych norm PN-EN. Po zakończeniu prac przychodzi czas na weryfikację. Najskuteczniejszą metodą jest inspekcja przy użyciu kamery CCTV, która pozwala wykryć ewentualne odkształcenia lub błędy w ułożeniu uszczelek. Całość zwieńcza test szczelności. Inwestycja w odpowiednie akcesoria i skrupulatne trzymanie się zaleceń producenta pozwala uniknąć awarii i kosztownych napraw w przyszłości.

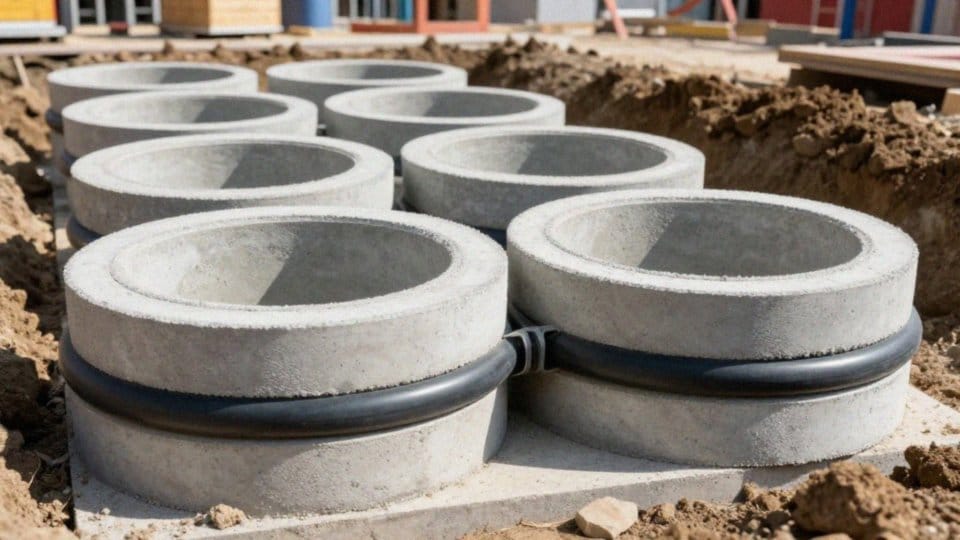

Jak zapewnić szczelność i dociążenie studzienki?
Za doskonałą szczelność systemu odpowiadają specjalistyczne uszczelki elastomerowe umieszczone w kielichach oraz rygorystyczne przestrzeganie norm PN-EN podczas łączenia prefabrykatów. Aby całkowicie wykluczyć ryzyko infiltracji wód gruntowych, każde wykonane połączenie jest obligatoryjnie poddawane testom po zakończeniu prac montażowych.
W sytuacjach, gdy studzienki z polipropylenu PP-B trafiają w grunt o wysokim poziomie wód, musimy przeciwdziałać sile wyporu, która mogłaby doprowadzić do wypłynięcia konstrukcji. Najczęściej stosuje się wtedy:
- betonowe pierścienie dociążające, które zwiększają ciężar dennej części studni,
- specjalne komory obciążnikowe.
Inną skuteczną metodą jest precyzyjna obsypka z odpowiednio wyselekcjonowanego kruszywa, którą należy zagęszczać warstwowo zgodnie z projektem, co zapewnia stabilne posadowienie. Kwestia wytrzymałości na obciążenia dynamiczne, takie jak intensywny ruch kołowy, wymaga zastosowania włazów żeliwnych osadzonych na teleskopie. Dzięki takiemu rozwiązaniu konstrukcyjnemu korpus studni jest odizolowany od nacisków przekazywanych przez nawierzchnię, a siły bezpiecznie rozkładają się na otaczający grunt.
Kluczowe jest również właściwe zagęszczenie terenu wokół trzonu – bez tego nietrudno o przemieszczenia, które z czasem mogłyby naruszyć szczelność instalacji. Regularnie przeprowadzane przeglądy techniczne pozwalają trzymać rękę na pulsie i szybko reagować w razie konieczności wykonania prac konserwacyjnych.

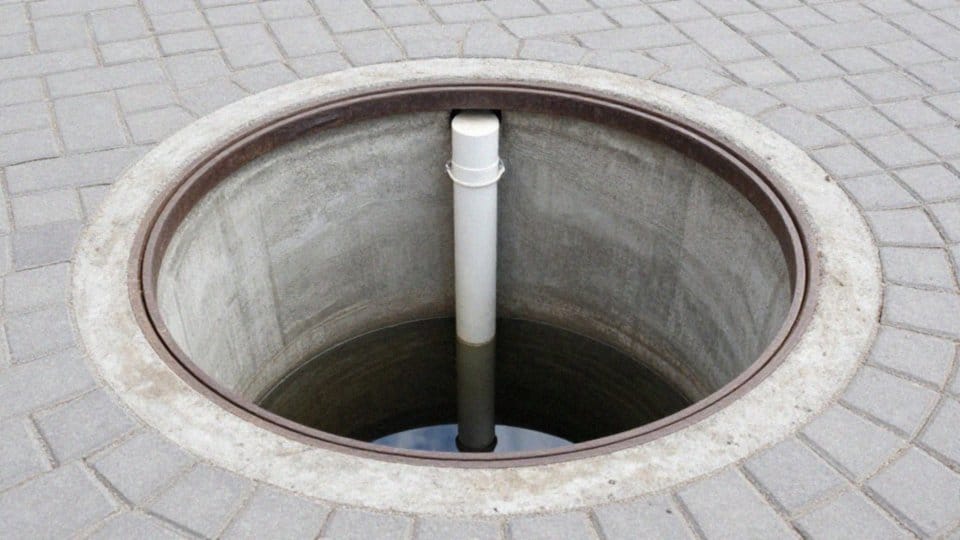

Jak kontrolować, czyścić i usuwać zatory?
Sprawne funkcjonowanie kanalizacji zależy przede wszystkim od regularnej troski o jej stan techniczny. Typowe sygnały ostrzegawcze, takie jak:
- uciążliwy odór,
- ospły spływ wody,
- cofanie się nieczystości,
zazwyczaj świadczą o niedrożności przewodów. W takich sytuacjach najlepiej sprawdza się inspekcja kamerą CCTV, która pozwala precyzyjnie namierzyć zator – niezależnie od tego, czy tworzą go osady, włókna czy przypadkowe przedmioty. Aby utrzymać drożność systemu, musimy pamiętać o cyklicznym czyszczeniu instalacji. Jeśli zanieczyszczenia są niewielkie, wystarczy zazwyczaj płukanie hydrodynamiczne. Przy większych blokadach niezbędne bywa jednak wsparcie profesjonalnego sprzętu, w tym sprężyn czy specjalnych wyciągarek.
Warto zadbać również o osadniki w studzienkach rewizyjnych, które skutecznie wyłapują większe frakcje odpadów, pod warunkiem ich systematycznego opróżniania. Podczas rutynowych przeglądów nie należy zapominać o ocenie stanu uszczelek oraz stopni złazowych w większych studzienkach, jak modele PRO 800 czy PRO 1000. Jeśli korzystamy z mniejszych systemów – od PRO 200 po PRO 425 – przegląd rur wykonamy wygodnie z poziomu terenu.
Taka proaktywna postawa znacząco wydłuża żywotność całej infrastruktury i pozwala uciec przed wizją kosztownych awarii czy koniecznością wymiany przyłączy. W przypadku szamb kluczowe jest także bieżące kontrolowanie poziomu zapełnienia. Każde działanie serwisowe warto prowadzić w oparciu o aktualne przepisy i atestowany osprzęt. Tylko w ten sposób zyskujemy pewność, że nasza instalacja pracuje bezpiecznie i bez zarzutu.
