Co to jest studzienka rewizyjna?
| Główna funkcja | Cel | Korzyści |
|---|---|---|
| Inspekcja i kontrola | Ocena stanu rur i kanałów | Zapobieganie blokadom |
| Dostęp do instalacji | Przeprowadzanie prac konserwacyjnych i naprawczych | Ułatwienie czyszczenia sieci kanalizacyjnej |
| Monitorowanie przepływu | Sprawdzanie poprawności przepływu | Wczesne wykrywanie problemów |
| Modyfikacja systemu | Planowanie rozbudowy lub zmian w systemie | Elastyczność w zarządzaniu siecią |
Studzienka rewizyjna pełni kluczową funkcję w każdym systemie kanalizacyjnym, stanowiąc niezbędny punkt dostępu do rur odprowadzających ścieki lub deszczówkę. Jej obecność pozwala na błyskawiczne monitorowanie stanu instalacji oraz przeprowadzanie inspekcji przy użyciu kamer CCTV, co definitywnie eliminuje konieczność wykonywania kosztownych i pracochłonnych wykopów.
Projektanci rozmieszczają te elementy w najbardziej newralgicznych miejscach sieci, w tym na:
- załamaniach przewodów,
- skrzyżowaniach,
- punktach rozgałęzień.
Oprócz ułatwiania diagnostyki, studzienki aktywnie wspierają wentylację instalacji oraz pomagają w szybkiej ocenie sprawności przepływu. Wybór konkretnego modelu zależy od specyfiki terenu i wymogów technicznych projektu. Wyróżniamy przede wszystkim warianty:
- włazowe, gwarantujące bezpośredni dostęp dla pracowników,
- kompaktowe modele niewłazowe, które obsługuje się z poziomu gruntu.
W zależności od indywidualnych potrzeb inwestycji stosuje się wersje:
- przelotowe,
- połączeniowe,
- specjalistyczne konstrukcje, takie jak studnie osadnikowe czy kaskadowe.
Każde z tych rozwiązań znacząco poprawia elastyczność systemu i przekłada się na długowieczność oraz niezawodność całej infrastruktury podziemnej.

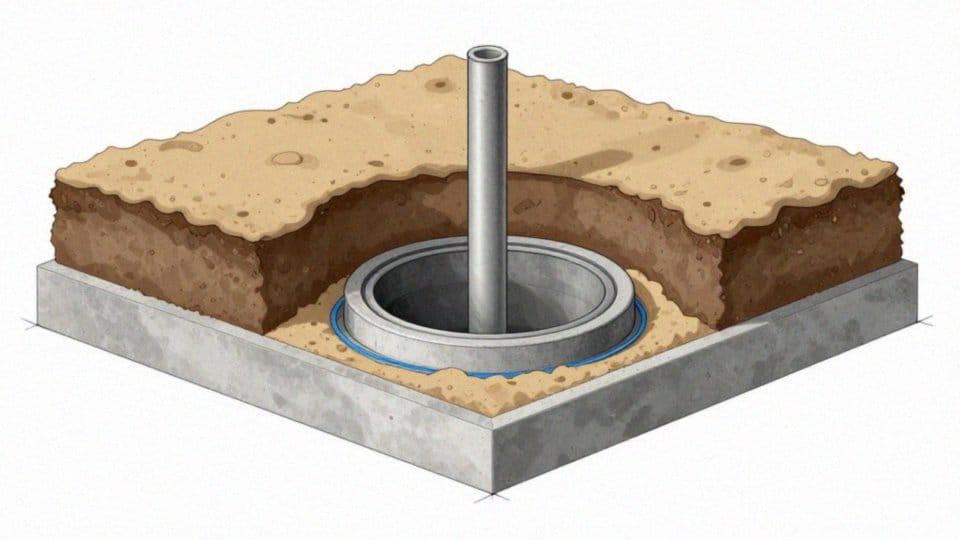

Jak przebiega budowa studzienki rewizyjnej?
Budowę studzienki rewizyjnej należy rozpocząć od dokładnego rozpoznania warunków gruntowo-wodnych. Istotne jest wzięcie pod uwagę nie tylko rodzaju podłoża, ale również napierających na konstrukcję sił, w tym obciążeń użytkowych oraz naturalnych mikroruchów terenu. Zgodnie z obowiązującymi normami PN-EN, głębokość posadowienia zazwyczaj nie przekracza 10 metrów.
Fundamentem każdej instalacji jest stabilne podłoże, najczęściej w formie wykonanej z betonu lub piasku poduszki, na której stabilnie spocznie dno studni. O ile klasyczne rozwiązania opierają się na wytrzymałych kręgach betonowych, o tyle współczesne projekty coraz częściej stawiają na polipropylen. W przypadku lekkich konstrukcji z tworzyw sztucznych konieczne bywa zamontowanie komory obciążnikowej, która zabezpiecza cały układ przed wyporem wód gruntowych.
Niezwykle ważnym aspektem technicznym jest precyzyjne wpięcie przewodów do korpusu studni. Solidne uszczelnienia gwarantują pełną szczelność systemu, a zastosowanie rury trzonowej z teleskopem pozwala na łatwe dopasowanie wysokości włazu do poziomu otaczającego terenu. Aby zapewnić długowieczność infrastruktury, komorę roboczą oraz komin włazowy zabezpiecza się specjalistycznymi izolacjami przeciw wodom gruntowym.
Przemyślany układ odgałęzień nie tylko spełnia wymogi techniczne, ale przede wszystkim umożliwia późniejszą, sprawną konserwację i czyszczenie sieci kanalizacyjnej.
Gdzie lokować studzienkę na działce?
Precyzyjne rozmieszczenie studzienek kanalizacyjnych to fundament sprawnego systemu. Zamiast rozstawiać je przypadkowo, warto planować je wszędzie tam, gdzie sieć zmienia swój bieg, krzyżuje się z innymi przewodami lub rozgałęzia w kluczowe kierunki.
W układach deszczowych priorytetem jest montaż urządzeń przy wpustach, co pozwala błyskawicznie odprowadzić nadmiar wody i minimalizuje ryzyko niechcianych zatorów. Planując całą infrastrukturę, trzeba pamiętać o stabilności technicznej. Zachowanie minimum 1,5 metra odstępu od fundamentów budynków to nie tylko kwestia wygody, ale przede wszystkim bezpieczeństwa całej konstrukcji.
Z kolei w pasach drogowych należy ściśle przestrzegać miejscowych planów zagospodarowania przestrzennego. Podczas prac w terenach podmokłych, gdzie poziom wód gruntowych bywa wysoki, niezbędna jest dodatkowa stabilizacja, która uchroni instalację przed wyporem.
Nie można też zapominać o codziennej eksploatacji. System musi być zaprojektowany tak, aby ekipy serwisowe miały swobodny dostęp do studzienek wraz ze swoim sprzętem czyszczącym. Ergonomia pracy operatorów oraz wymogi BHP determinują konieczność zapewnienia odpowiedniej przestrzeni manewrowej.
Warto również spojrzeć w przyszłość i zostawić nieco miejsca na ewentualną rozbudowę sieci, oszczędzając sobie w przyszłości kosztownej ingerencji w istniejące przyłącza. Wreszcie, dokładna analiza przebiegu innych mediów pozwoli uniknąć kolizji z pozostałą infrastrukturą podziemną, co znacząco usprawni proces budowy i późniejszego serwisowania.
Jak dobrać materiały i wymiary studzienki rewizyjnej?
Odpowiednie dopasowanie materiałów i rozmiarów studzienki rewizyjnej to fundament trwałości każdego systemu kanalizacyjnego. Kluczowe jest, aby parametry techniczne uwzględniały zarówno obciążenia mechaniczne, jak i warunki środowiskowe, zgodnie z obowiązującymi normami PN-EN.
W miejscach o intensywnym ruchu pojazdów warto postawić na wytrzymałość prefabrykatu betonowego, najlepiej klasy B125 lub specjalistycznego betonu hydrotechnicznego. Jeśli priorytetem jest odporność chemiczna lub niska waga konstrukcji, znacznie lepiej sprawdzą się tworzywa sztuczne, takie jak:
- polipropylen PP-B,
- PVC.
Warto jednak pamiętać, że lekkie studzienki z tworzyw, przy wysokim poziomie wód gruntowych, wymagają zabezpieczenia komorą obciążnikową, co pozwala skutecznie przeciwdziałać wyporowi. Wybór konkretnych wymiarów zależy bezpośrednio od średnicy rur przyłączeniowych. Standardowe modele kompaktowe obejmują przekroje od 200×200 aż do 550×550 mm. Z kolei w przypadku studzienek włazowych niezbędna jest średnica komory roboczej wynosząca co najmniej 1000 mm – to rozwiązanie zapewnia serwisantom przestrzeń potrzebną do bezpiecznej pracy. Na rynku znajdziemy również wersje 800 mm oraz serie PRO, które dają większą swobodę przy skomplikowanych projektach.
Ostateczny sukces instalacji zależy także od zwieńczenia, czyli dobrze dobranej płyty przykrycia i włazu, które chronią system przed uszkodzeniami. Projektując sieć, należy zwrócić uwagę na różnice poziomów rurociągów oraz specyficzne wymagania montażowe, co skutecznie minimalizuje ryzyko powstawania zatorów. Stawiając na komponenty odporne na agresywne działanie ścieków, zyskujemy pewność, że nasza infrastruktura podziemna posłuży przez długie lata.
Jak przygotować posadowienie studzienki rewizyjnej?
Prawidłowy montaż studzienki rewizyjnej zaczyna się od gruntownych badań geotechnicznych. Analiza nośności gleby oraz poziomu wód podziemnych to absolutna podstawa, pozwalająca właściwie dobrać podbudowę – czy to z:
- zagęszczonego piasku,
- mieszanki kruszyw,
- wytrzymałego betonu C16/20.
W przypadku gruntów niespoistych kluczowe jest ustabilizowanie fundamentu, co skutecznie chroni konstrukcję przed niebezpiecznym osiadaniem pod wpływem nacisków pionowych i poziomych. Gdy teren jest podmokły, walka z wyporem staje się priorytetem. Lekkie studzienki z tworzyw wymagają wówczas dociążenia za pomocą specjalnych komór lub betonowej płyty fundamentowej, aby nie uniosły się w czasie eksploatacji.
Równie ważne jest dbanie o absolutną szczelność; stosowanie dedykowanych uszczelek pozwala spełnić rygorystyczne normy wodoszczelności, a odpowiednia izolacja zabezpiecza instalację przed agresywnym działaniem gruntu. Cały proces wymaga precyzji, dlatego kontrola jakości na każdym etapie prac jest nieodzowna. Ekipa wykonawcza powinna zweryfikować:
- wypoziomowanie dna,
- ustawienie trzonu w osi.
Warto też pamiętać o właściwym zabezpieczeniu ożebrowania ścian bocznych, co pozwala lepiej rozłożyć siły działające na grunt. Ostatnim, lecz niezwykle istotnym krokiem, jest inspekcja wszystkich połączeń tuż przed zasypaniem wykopu – daje ona pewność, że cała struktura bez zarzutu poradzi sobie z planowanymi obciążeniami eksploatacyjnymi.
Jak wykonać montaż i zasypanie wykopów?
Prawidłowy montaż studzienek zaczyna się od solidnego zabezpieczenia wykopu. Oprócz bezwzględnego przestrzegania zasad BHP, kluczowe znaczenie ma skuteczne odwodnienie terenu. Ściany wykopu wymagają szalowania, a same prefabrykaty – czy to betonowe kręgi, czy lżejsze moduły z tworzyw – osadza się przy pomocy ciężkiego sprzętu. Wybór technologii łączenia zależy od materiału. W przypadku betonu dobrze sprawdzają się:
- uszczelki bitumiczne,
- systemy typu pióro-wpust.
Polipropylenowe zbiorniki z kolei wymagają odpowiedniego dociążenia, co zabezpiecza je przed wyporem wód gruntowych. Gdy korpus znajdzie się na miejscu, montuje się rurę trzonową i teleskop, którego zadaniem jest precyzyjne dopasowanie wysokości włazu do poziomu nawierzchni. Tam, gdzie spodziewamy się ruchu kołowego, instaluje się trwałe włazy żeliwne wraz z pierścieniami odciążającymi. Dzięki nim ciężar pojazdów rozkłada się równomiernie na grunt, nie obciążając samej konstrukcji, która w takich warunkach powinna być wykonana z wytrzymałego betonu klasy co najmniej B125. Proces zasypywania przebiega etapami; warstwy ziemi o grubości do 30 cm trzeba starannie zagęszczać mechanicznie. Dbałość o jednolitość podłoża wokół studzienki to najlepszy sposób, by uniknąć ryzykownego osiadania gruntu w przyszłości. Trzeba przy tym uważać, aby w trakcie prac nie uszkodzić ścianek zbiornika. Całość wieńczą obowiązkowe pomiary geodezyjne oraz rzetelne testy szczelności całego systemu, które potwierdzają, że montaż przeprowadzono zgodnie z projektem.
Jak prowadzić inspekcję i konserwację studzienki rewizyjnej?
Rutynowa kontrola infrastruktury zaczyna się od wnikliwych oględzin komory roboczej, rurociągu oraz kinety. Podczas tych działań ekipy skrupulatnie sprawdzają szczelność poszczególnych połączeń, zwracając jednocześnie szczególną uwagę na kondycję:
- włazów,
- stopni złazowych,
- płyt przykrywających.
Sercem współczesnej diagnostyki pozostaje monitoring CCTV. To precyzyjne narzędzie pozwala nie tylko lokalizować zatory, ale także wykrywać mikropęknięcia czy niepokojące osiadanie fundamentów. Aby system zachował pełną przepustowość, niezbędne jest cykliczne czyszczenie i usuwanie osadów, przy jednoczesnej konserwacji uszczelek oraz elementów żeliwnych. W razie wykrycia usterek podejmuje się naprawy punktowe. Często wykorzystuje się przy tym rury teleskopowe, które umożliwiają płynną regulację wysokości i idealne dostosowanie urządzenia do otaczającego terenu. Poważniejsze wyzwania, jak renowacja izolacji czy uzupełnianie dociążenia studni, wymagają wsparcia specjalistów. Pamiętajmy, że wszelkie prace wewnątrz komór muszą odbywać się z zachowaniem restrykcyjnych zasad BHP. Systematyczne przeglądy studzienek – także tych typu niewłazowego – to najskuteczniejszy sposób na unikanie awarii sieci czy kosztownych podtopień, co w efekcie pozwala znacznie wydłużyć żywotność całej instalacji kanalizacyjnej.

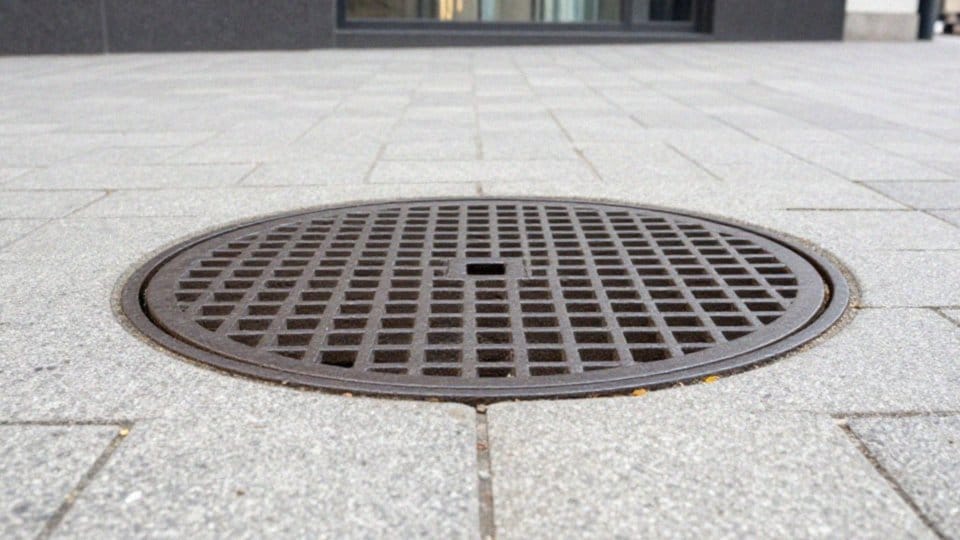

Jak zapobiegać zatorom i naprawiać awarie studzienki rewizyjnej?
Aby uniknąć uciążliwych zatorów, kluczowe jest systematyczne serwisowanie osadników oraz regularne odmulanie wpustów ulicznych. Takie podejście skutecznie blokuje dostęp zanieczyszczeń do kanalizacji. Równie istotne okazuje się prawidłowe zaplanowanie średnic kanałów i montaż studzienek kaskadowych; rozwiązania te pozwalają wygładzić różnice w ukształtowaniu terenu i wyeliminować niebezpieczny odskok hydrauliczny.
Gdy mimo wszystko dojdzie do awarii, liczy się każda minuta. Wykorzystanie kamery CCTV umożliwia precyzyjną diagnostykę wnętrza rur bez potrzeby prowadzenia kosztownych prac ziemnych. W zależności od charakteru przeszkody, stosuje się:
- metody mechaniczne,
- hydrodynamiczne czyszczenie.
Jeśli jednak doszło do uszkodzeń stricte konstrukcyjnych, niezbędna staje się wymiana elementów betonowych lub regeneracja uszczelnień. Natomiast w przypadku infrastruktury z tworzyw sztucznych, warto rozważyć dociążenie studni, co zapobiega wyporowi wód gruntowych. W sytuacjach bardziej złożonych decyzję o naprawie lepiej powierzyć specjalistom.
Błyskawiczna reakcja nie tylko chroni fundamenty przed podtopieniem, ale również gwarantuje ciągłość pracy całej instalacji. Finalnie, dbanie o drożność kaskad i regularny przegląd rurociągów to najskuteczniejszy przepis na bezawaryjne funkcjonowanie sieci przez lata.
