Czym jest stacja lutownicza i do czego służy?
| Cecha | Opis / Wartość | Korzyść |
|---|---|---|
| Regulacja temperatury | Płynna regulacja temperatury grota | Precyzyjne dostosowanie do lutowanych elementów |
| Wymienność grotów | Możliwość wymiany grotów lutowniczych | Dostosowanie do różnych zadań lutowniczych |
| Bezpieczeństwo zasilania | Max. 24Vac napięcie zasilania kolby | Zwiększone bezpieczeństwo użytkowania |
| Grzałka zintegrowana | Grzałka zintegrowana z czujnikiem temperatury | Stabilizacja i precyzja temperatury grota |
Stacja lutownicza to zaawansowane urządzenie, które stanowi znacznie wygodniejszą alternatywę dla klasycznych lutownic. Łączy ona w sobie ergonomiczną kolbę ze specjalistycznym modułem kontrolnym, pozwalając na niezwykle precyzyjne ustawienie temperatury pracy. Dzięki stałej stabilizacji cieplnej użytkownik unika ryzyka przegrzania i trwałego uszkodzenia delikatnych podzespołów.
Sercem takiego zestawu jest układ sterujący, często oparty na algorytmach PID lub mikroprocesorach, które w czasie rzeczywistym monitorują parametry grzania. Informacje o bieżących ustawieniach prezentuje czytelny wyświetlacz cyfrowy.
Nowoczesne stacje, zarówno te profesjonalne, jak i budżetowe projekty typu DIY, posiadają praktyczne udogodnienia, takie jak:
- tryb uśpienia,
- możliwość szybkiej wymiany grotów w zależności od zadania.
Instrument ten okazuje się niezbędny nie tylko przy łączeniu przewodów, ale przede wszystkim w precyzyjnym montażu elementów SMD na płytkach PCB oraz w codziennej diagnostyce elektroniki. Hobbystom od lat sprawdzają się sprawdzone konstrukcje z serii 936, choć wielu pasjonatów woli tworzyć autorskie rozwiązania w oparciu o stabilizatory napięcia. Niezależnie od wybranej drogi, korzystanie ze stacji lutowniczej znacząco podnosi jakość i tempo wszystkich prac serwisowych.

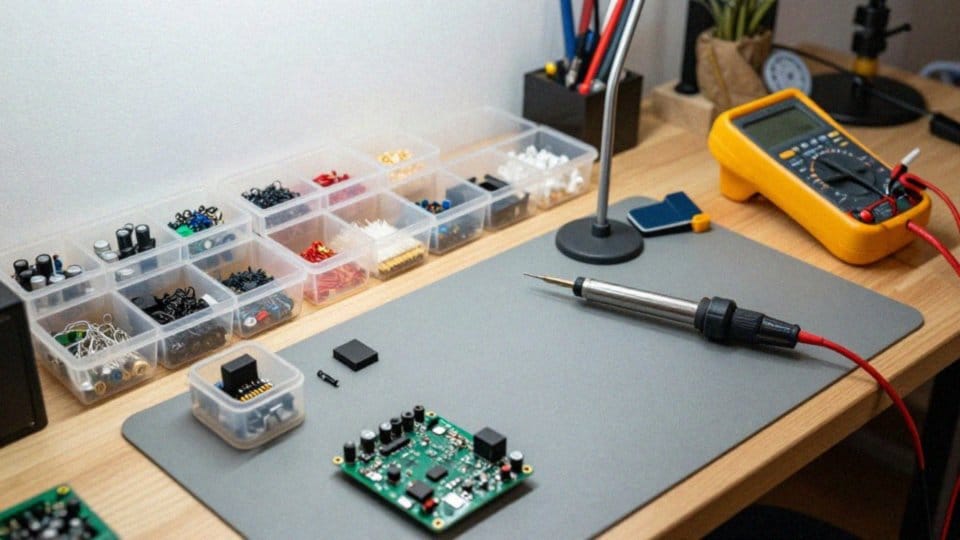

Jak zrobić stację lutowniczą krok po kroku?
Budowa własnej stacji lutowniczej to świetny projekt, który zaczyna się od wyboru sprawdzonego schematu i zgromadzenia potrzebnych części, takich jak:
- transformator,
- kolba z termoparą,
- obudowa,
- układ sterujący.
Cały proces montażu warto zainicjować od przygotowania płytek drukowanych, zaczynając od najmniejszych elementów SMD, a kończąc na podzespołach przewlekanych. Następnie przychodzi czas na wlutowanie:
- modułów regulacji temperatury,
- stabilizatorów napięcia,
- kluczowych elementów wykonawczych, czyli przekaźnika lub triaka sterującego grzałką.
Jeśli w projekcie zastosowałeś mikrokontroler, konieczne będzie wgranie dedykowanego oprogramowania przy użyciu programatora ISP. Po połączeniu wszystkich podzespołów z zasilaniem, dokładnie sprawdź stabilność połączeń i napięcia w całym układzie. W razie problemów, jak choćby niekontrolowane załączanie się grzałki, często winny jest brak kondensatora C5 w obwodzie czasowym – warto mieć to na uwadze podczas diagnostyki.
Ostatnim szlifem jest kalibracja, podczas której dopasowujemy wskazania wyświetlacza do temperatury grota mierzonej zewnętrznym czujnikiem. Możesz to zrobić za pomocą precyzyjnych potencjometrów lub bezpośrednio w kodzie sterownika PID. Gdy wszystko działa poprawnie, pamiętaj o zasadach ochrony ESD oraz limitowaniu napięcia kolby do 24 V AC dla własnego bezpieczeństwa. Jeśli stawiasz pierwsze kroki w elektronice, najrozsądniejszym wyborem będzie zakup gotowego zestawu do samodzielnego montażu. To nie tylko oszczędność czasu, ale przede wszystkim sposób na uniknięcie wczesnych błędów konstrukcyjnych.
Jakie elementy są potrzebne do stacji lutowniczej?
Budowa własnej stacji lutowniczej to ambitne przedsięwzięcie, wymagające kilku kluczowych komponentów. Sercem urządzenia jest kolba wyposażona w grzałkę oraz czujnik temperatury – najczęściej sprawdzającą się w tej roli termoparę. Całość zasilana jest poprzez transformator, który redukuje napięcie sieciowe do bezpiecznych 24 V AC, dostarczając niezbędną energię do pracy układu grzewczego. O precyzyjną kontrolę warunków pracy dba moduł sterujący na płytce drukowanej. Znajdziemy tam:
- stabilizatory napięcia,
- diody prostownicze,
- zestaw kondensatorów i rezystorów,
- układy półprzewodnikowe lub przekaźniki.
Współpracują one z mikrokontrolerem, który wykorzystuje algorytm PID, co gwarantuje wyjątkową stabilność cieplną grota. Bieżące parametry odczytamy z wyświetlacza cyfrowego lub miliwoltomierza, a przy pomocy potencjometru możemy w razie potrzeby skalibrować urządzenie. Wszystkie te części najlepiej zamknąć w trwałej obudowie, często z powodzeniem wykorzystuje się w tym celu sprawdzone konstrukcje z zasilaczy ATX. Podczas montażu warto zaopatrzyć się w:
- solidne złącza,
- komplet przewodów,
- zestaw standardowych łączników.
Nie można zapomnieć o oprogramowaniu – do wgrania firmware’u niezbędny będzie programator ISP. Warto również pomyśleć o rozszerzeniu zestawu o ochronę ESD oraz niezbędne akcesoria eksploatacyjne, takie jak:
- zapasowe groty,
- wysokiej jakości topnik,
- odsysacz cyny.
Dzięki takiemu wyposażeniu otrzymujemy narzędzie w pełni gotowe do wymagających prac elektronicznych.
Jak bezpiecznie zasilić kolbę lutowniczą napięciem 24 V AC?
Prawidłowe zasilanie kolby lutowniczej wymaga doboru transformatora o właściwych parametrach. W większości typowych zadań sprawdzi się jednostka 50W, dostarczająca napięcie 24V AC, co gwarantuje wydajne grzanie przy jednoczesnym zachowaniu standardów bezpieczeństwa. Ze względu na spore gabaryty tego komponentu, warto przemyśleć jego rozmieszczenie wewnątrz obudowy – pozwoli to nie tylko zadbać o optymalną wentylację, ale także wyeliminować uciążliwe zakłócenia elektromagnetyczne.
Stacje lutownicze łączą układy wysokoprądowe z precyzyjną elektroniką sterującą, pracującą zazwyczaj na niższym napięciu stałym. Aby zapewnić ich bezkonfliktowe działanie, niezbędne jest:
- zastosowanie stabilizatora,
- rygorystyczna izolacja obu obwodów,
- separacja mas,
- wdrożenie odpowiednich zabezpieczeń ESD.
Stabilność pracy układu uzyskasz poprzez właściwą filtrację kondensatorami i diodami ochronnymi – ich pominięcie często skutkuje nieprzewidywalnymi skokami zasilania. Jeśli planujesz wykorzystać obudowę po zasilaczu ATX, zadbaj o zachowanie bezpiecznych odstępów izolacyjnych między przewodami. Każdy styk musi być wykonany zgodnie z normami, co pozwoli wykluczyć ryzyko przebicia napięcia na metalową konstrukcję.
Warto też wyposażyć wejście sieciowe w bezpieczniki i czujniki termiczne, które podniosą poziom ochrony użytkownika. Pamiętaj przy tym, by regularnie sprawdzać stan izolacji kabli 24V AC; to prosty sposób na zapewnienie sobie bezawaryjnej pracy sprzętu przez długie lata.
Czy warto użyć regulatora PID i mikrokontrolera?
Zastosowanie regulatora PID w parze z mikrokontrolerem sprawia, że współczesne stacje lutownicze znacznie przewyższają precyzją tradycyjne termostaty. Inteligentny algorytm skutecznie stabilizuje temperaturę grota, zapobiegając niepożądanym skokom ciepła, co jest absolutnie niezbędne przy precyzyjnym montażu komponentów SMD.
Dzięki integracji z mikrokontrolerem zyskujemy dostęp do szeregu zaawansowanych funkcji, takich jak:
- automatyczne przejście w tryb uśpienia,
- cyfrowa kalibracja czujnika,
- bieżący podgląd parametrów pracy na wyświetlaczu.
W projektach typu ArduSolder jednostka centralna pełni rolę precyzyjnego woltomierza, przetwarzając sygnały z termopary i płynnie obsługując interfejs użytkownika. Dodatkowym atutem jest użycie programatora ISP, który pozwala na szybką diagnostykę i wygodną aktualizację oprogramowania.
Wybór zaawansowanej technologii cyfrowej to inwestycja w jakość połączeń i możliwość przyszłej rozbudowy stacji. Jeśli jednak lutujesz jedynie sporadycznie, a budżet jest priorytetem, prosty układ analogowy może okazać się w zupełności wystarczający. Ostateczna decyzja zależy od tego, jak intensywnie korzystasz ze sprzętu i jak wysokiego komfortu pracy oczekujesz podczas serwisowania elektroniki.
Jak lutować elementy SMD na płytce PCB?
Precyzyjny montaż SMD na płytce drukowanej zaczyna się od odpowiedniego przygotowania stanowiska, w którym fundamentem jest przestrzeganie zasad ESD oraz utrzymanie sterylnej czystości komponentów. Cały proces inicjuje przygotowanie padów i aplikacja topnika, który znacząco poprawia zwilżalność i skutecznie zapobiega powstawaniu niechcianych mostków.
Wybór narzędzi jest równie istotny; eksperci najczęściej sięgają po:
- groty typu ołówkowego,
- groty „minifala”,
- dobre stacje lutownicze z precyzyjną regulacją temperatury.
Dobra stacja lutownicza to konieczność, jeśli chcesz dostosować moc grzania do konkretnego spoiwa i gabarytów elementu. Takie podejście chroni podzespoły przed przegrzaniem, zapewniając jednocześnie pełną powtarzalność połączeń. Standardowa procedura zakłada najpierw wlutowanie jednej nóżki, co pozwala na stabilne ustawienie komponentu, a dopiero później na trwałe przymocowanie reszty wyprowadzeń.
W razie pomyłki z pomocą przychodzi niezawodna plecionka lub profesjonalny odsysacz cyny. W rozbudowanych projektach warto trzymać się zasady, by zaczynać od najdrobniejszych komponentów – eliminuje to ryzyko kolizji i ułatwia manewrowanie na płytce. Jeśli jednak skala przedsięwzięcia jest większa, świetną alternatywą okazuje się pasta lutownicza w połączeniu z piecykiem reflow lub stacją hot-air.
Niezależnie od wybranej metody, praca kończy się weryfikacją jakości połączeń, w tym szukaniem ewentualnych zwarć czy zimnych lutów. Pamiętaj, że każdy detal, nawet jakość użytej pęsety, ma bezpośredni wpływ na finalny sukces Twojego układu.

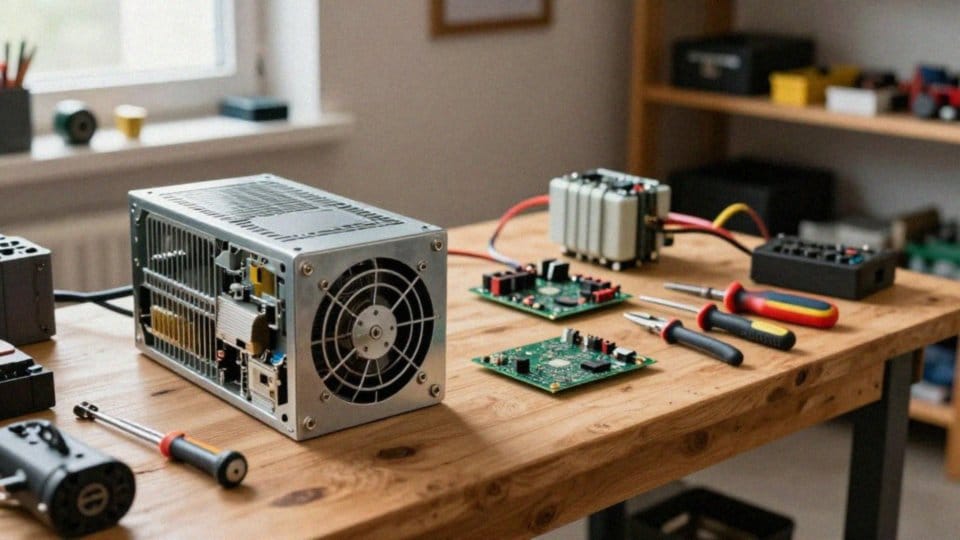

Jak zrobić obudowę ze starego zasilacza ATX?
Wykorzystanie starej obudowy od zasilacza ATX to świetny sposób na budowę profesjonalnie wyglądającej stacji lutowniczej niskim kosztem. Solidna, metalowa konstrukcja nie tylko zwiększa wytrzymałość urządzenia, ale przede wszystkim ułatwia skuteczne uziemienie, co drastycznie zmniejsza ryzyko uszkodzenia delikatnych podzespołów przez wyładowania elektrostatyczne.
Przygodę z tym projektem warto zacząć od:
- całkowitego opróżnienia wnętrza zasilacza,
- zachowania sam stelaż oraz wszystkie śruby montażowe.
Kluczowe jest przemyślane rozmieszczenie komponentów:
- najcięższy transformator umieść z dala od płytki sterującej, co pozwoli skutecznie wyeliminować wpływ zakłóceń elektromagnetycznych,
- panel przedni to miejsce na wyświetlacz, potencjometr i gniazdo kolby – te elementy wymagają precyzyjnego wycięcia otworów w blasze.
Jeśli planujesz intensywną pracę, wykorzystaj oryginalny otwór wentylacyjny, montując w nim dodatkowy wiatrak dla lepszego odprowadzania ciepła. Z kolei bezpieczniki warto wyprowadzić na tylną ściankę obudowy. Takie rozwiązanie pozwoli na ich błyskawiczną wymianę bez konieczności rozkręcania całego urządzenia.
Pamiętaj, aby wszystkie przewody poprowadzić w zabezpieczających osłonach, co uchroni je przed przetarciem o ostre metalowe krawędzie. To podejście nie tylko obniża budżet projektu, ale dzięki recyklingowi starych podzespołów tworzy trwałe i funkcjonalne narzędzie, które stanie się ozdobą każdego warsztatu elektronika.
