Co to jest lutownica hot air i jak działa?
| Cecha/Zastosowanie | Opis | Korzyść |
|---|---|---|
| Szybkie lutowanie | Umożliwia szybkie łączenie elementów | Korzystne w wielu zastosowaniach |
| Wylutowywanie elementów | Łatwe usuwanie uszkodzonych komponentów | Ułatwia demontaż |
| Brak przesunięć elementów | Eliminuje ryzyko niezamierzonego przesunięcia | Zwiększa precyzję lutowania |
| Regulacja temperatury | Musi zapewniać precyzyjną kontrolę | Dostosowanie do różnych materiałów |
| Wystarczający zapas mocy | Powinna mieć odpowiednią moc | Efektywna praca z różnymi elementami |
Lutownica na gorące powietrze, znana szerzej jako hot air, to nowoczesne rozwiązanie ułatwiające montaż oraz demontaż podzespołów elektronicznych. Choć jej zasada działania przypomina nieco zwykłą opalarkę, urządzenie to oferuje nieporównywalnie wyższą precyzję, co czyni pracę nad elektroniką znacznie efektywniejszą.
Wewnątrz konstrukcji znajduje się grzałka podnosząca temperaturę przepływającego powietrza, które następnie przez specjalną dyszę kierowane jest prosto na wybrany punkt. Skoncentrowany strumień błyskawicznie roztapia pastę lutowniczą, pozwalając na pewne osadzenie układów typu:
- SMD,
- BGA,
- QFP,
- SOP.
Co istotne, cały proces przebiega bezkontaktowo – nie musisz używać tradycyjnego grota mechanicznego. Dzięki cyfrowemu sterowaniu lutownica pozwala na precyzyjne ustawienie temperatury oraz siły nadmuchu. Inteligentna stabilizacja parametrów skutecznie chroni wrażliwe komponenty przed przegrzaniem i zabezpiecza sam laminat przed przypadkowym uszkodzeniem.
Dla osób zajmujących się serwisem profesjonalnie, dużym udogodnieniem są pamięci ustawień, które pozwalają zaoszczędzić czas przy często powtarzanych zadaniach. Wysoka moc grzewcza urządzenia sprawia, że wymiana elementów trwa tylko chwilę, dzięki czemu płytka jest wystawiona na działanie ciepła tak krótko, jak to tylko możliwe.
Jak wybrać lub zbudować stację hot air?
| Wymóg | Opis | Znaczenie |
|---|---|---|
| Precyzyjna regulacja temperatury | Umożliwia dokładne ustawienie temperatury | Kluczowa dla prawidłowego lutowania |
| Odpowiednia moc | Zapewnia wystarczający zapas mocy | Efektywne i szybkie lutowanie |
| Ciągły przepływ powietrza | Proces studzenia grzałki wymaga stałego nadmuchu | Zapobiega przegrzewaniu i uszkodzeniu urządzenia |
Wybór właściwej stacji lutowniczej to kluczowy krok dla każdego elektronika. Priorytetem powinna być moc grzewcza, która gwarantuje stabilną temperaturę nawet przy pracy z wymagającymi układami BGA czy dużymi płaszczyznami miedzi. Płynna regulacja nadmuchu oraz cyfrowe sterowanie ciepłem stanowią fundament precyzji, natomiast ergonomiczna obudowa znacząco poprawia wygodę podczas wielogodzinnych zadań.
Docenisz również takie udogodnienia jak:
- automatyczne usypianie,
- chłodzenie,
- pamięć ustawień,
- które wyraźnie przyspieszają codzienne obowiązki.
Szukając idealnego sprzętu, weź pod uwagę dostępność części zamiennych – wymienne dysze czy łatwo dostępny element grzejny to podstawa długowieczności narzędzia. Jeśli potrzebujesz wszechstronności, zainteresuj się stacjami typu 2w1, które łączą zalety hot air z klasyczną kolbą lutowniczą.
Samodzielne stworzenie stacji to ambitny projekt dla osób z konkretną wiedzą techniczną. Bezpieczeństwo zależy tu od użycia sprawdzonych podzespołów, jak markowe grzałki czy zaawansowane moduły kontroli przepływu powietrza. Każdy błąd konstrukcyjny może być kosztowny i skończyć się zniszczeniem delikatnych komponentów elektronicznych.
Niezależnie od tego, czy kupujesz gotowe urządzenie, czy konstruujesz je własnoręcznie, pamiętaj, że regularna konserwacja i czyszczenie dysz to absolutne minimum, by zachować pełną wydajność sprzętu przez długi czas.
Jakie akcesoria są potrzebne do lutowania hot air?
Wydajna praca z wykorzystaniem gorącego powietrza to wyzwanie, które wymaga niezawodnego zestawu narzędzi. Absolutną bazą jest komplet wymiennych dysz o zróżnicowanych średnicach, pozwalający na precyzyjne kierowanie strumienia ciepła w stronę konkretnych komponentów. Równie istotne, szczególnie przy obsłudze układów SMD czy BGA, okazują się wysokiej klasy pasty lutownicze oraz topniki, takie jak:
- klasyczna kalafonia,
- profesjonalny preparat RMA-7,
które znacząco poprawiają płynność spoiwa. Aby zadbać o bezpieczeństwo sąsiadujących elementów, warto sięgnąć po taśmę kaptonową, która skutecznie izoluje termicznie. W kwestii usuwania nadmiaru cyny najlepiej sprawdzają się:
- miedziana plecionka,
- sprawdzony odsysacz mechaniczny.
Natomiast precyzyjne rozmieszczenie drobnych podzespołów na płytce znacznie ułatwiają pęsety antystatyczne. Kiedy projekt wymaga lutowania punktowego, niezastąpiona staje się klasyczna kolba z odpowiednio dobranymi grotami. Profesjonaliści wiedzą, że komfort i bezpieczeństwo pracy zależą także od odpowiedniego wyposażenia stanowiska. Podkładka ochronna, gogle oraz rękawice odporne na wysokie temperatury to standard, który każdy serwisant powinien posiadać. W codziennych naprawach czy budowie prototypów przydaje się również:
- lupa,
- taśma montażowa,
- zapasowe części, takie jak grzałki czy dodatkowe końcówki.
Utrzymywanie takiego zaplecza technicznego to klucz do sprawnej obsługi nawet najbardziej skomplikowanych układów scalonych.

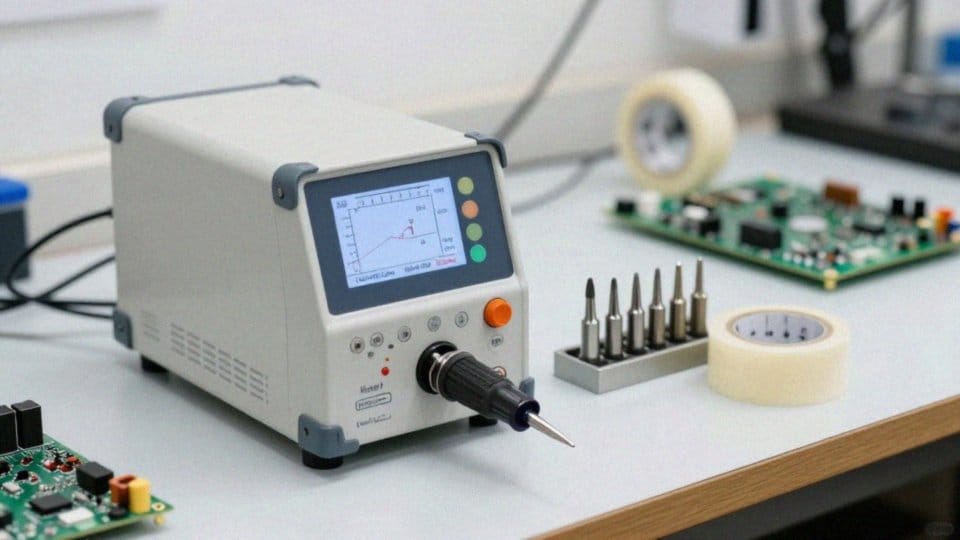

Jak dobrać temperaturę i przepływ powietrza?
Precyzyjne zarządzanie temperaturą i intensywnością nadmuchu to fundament trwałych połączeń oraz bezpieczeństwa podzespołów. Pamiętaj, że lutowanie bezołowiowe wymusza podbicie temperatury o około 20–40 stopni Celsjusza względem tradycyjnego spoiwa ołowiowego. Cyfrowa stabilizacja parametrów w zakresie 10–20 stopni jest tu wręcz niezbędna, zwłaszcza gdy operujesz na wrażliwych układach scalonych.
Dobór ustawień zawsze powinien być podyktowany:
- wielkością komponentu,
- rodzajem użytej dyszy.
Przy miniaturowych układach typu SOP czy QFP lepiej sprawdzą się mniejsze końcówki z ograniczonym ciągiem powietrza, co zapobiegnie przypadkowemu przesunięciu elementów na płytce. Z kolei większe powierzchnie miedzi czy układy BGA wymagają użycia większych dysz i wyraźnie mocniejszego nadmuchu. Weryfikację poprawności kalibracji najlepiej oprzeć na obserwacji topniejącej pasty lutowniczej. Unikaj przesady, gdyż zbyt wysoka temperatura to prosta droga do trwałego uszkodzenia elektroniki lub odwarstwienia ścieżek miedzi.
Aby dodatkowo zabezpieczyć sąsiednie podzespoły, warto wykorzystać taśmę kaptonową. Pamiętaj także o dystansie – zazwyczaj optymalna odległość dyszy od laminatu to kilka centymetrów. Pamiętaj jednak, że odsunięcie jej na kilkanaście centymetrów drastycznie redukuje strumień ciepła, osłabiając proces.
Kończąc pracę, koniecznie upewnij się, że stacja przeszła w tryb uśpienia z aktywnym chłodzeniem; taka procedura chroni grzałkę i znacznie przedłuża jej życie. Podczas demontażu zawsze podnoś temperaturę stopniowo, uważnie śledząc zachowanie topnika na płytce.
Jak lutować SMD lutownicą hot air?
Przygodę z lutowaniem SMD warto zacząć od starannego przygotowania powierzchni, na którą nanosimy precyzyjną dawkę pasty lutowniczej lub topnika. Do poprawnego rozmieszczenia drobnych podzespołów najlepiej użyć pęsety antystatycznej, zapewniającej stabilny chwyt.
Gdy element spocznie już na swoim miejscu, nadchodzi czas na użycie nagrzewnicy: dyszę kierujemy na wybrany obszar i równomiernie podgrzewamy całość, aż spoiwo przejdzie w stan płynny. W tej fazie warto obserwować, jak cyna naturalnie dociąga mikroukłady, takie jak QFP czy SOP, wykorzystując do tego zjawisko napięcia powierzchniowego.
Pracując z najmniejszymi komponentami, pamiętaj o:
- obniżeniu temperatury,
- ograniczeniu siły nadmuchu.
Dzięki temu wyeliminujesz ryzyko przypadkowego przemieszczenia części poza pady. Gdy tylko pasta połączy wyprowadzenia z płytką, natychmiast wyłącz grzanie i daj połączeniu spokojnie ostygnąć. Jeśli jednak dostrzeżesz drobne niedoskonałości, tradycyjna lutownica kolbowa pomoże wygładzić spoinę.
Nieco odmienne podejście jest niezbędne przy układach BGA, gdzie ukryte pod strukturą wyprowadzenia wymuszają zastosowanie szerszej dyszy oraz rygorystyczną kontrolę profilu ciepła. Musisz precyzyjnie dozować temperaturę, aby przeniknęła pod obudowę bez ryzyka uszkodzenia laminatu.
Pamiętaj też o zdrowiu; opary topnika mogą być toksyczne, dlatego sprawna wentylacja to absolutna podstawa. Choć użycie gorącego powietrza znacznie przyspiesza prototypowanie, sukces w tym zadaniu zawsze zależy od zachowania czujności i właściwego doboru parametrów.
Jak wylutować uszkodzone elementy lutownicą hot air?
Zabezpieczenie otoczenia taśmą kaptonową to kluczowy krok, który chroni sąsiednie elementy przed przypadkowym odlutowaniem czy przegrzaniem. Dobierz dyszę ściśle do wymiarów obudowy – tylko w ten sposób precyzyjnie skierujesz strumień gorącego powietrza. Rozpocznij od temperatury aktywującej topnik, unikając ryzyka uszkodzenia laminatu czy nadtopienia plastikowych złączy.
Przy wymagających układach typu BGA lub QFP lepiej sprawdzi się większa końcówka, zapewniająca równomierne podgrzewanie całego komponentu. Jeśli czujesz, że sam nadmuch to za mało, nie wahaj się użyć podgrzewacza od spodu. Stopniowo zwiększaj siłę nawiewu, aż spoiwo stanie się w pełni płynne, a następnie delikatnie podważ element pęsetą lub podnośnikiem.
Kolejny etap to dokładne oczyszczenie padów za pomocą plecionki miedzianej z dużą ilością topnika. Usunięcie resztek starej cyny to fundament trwałej i profesjonalnej naprawy. Pamiętaj, aby uważnie kontrolować czas oddziaływania wysokiej temperatury, gdyż nadmierna ekspozycja może trwale uszkodzić ścieżki na płytce.
Gdy wszystko będzie czyste i równe, możesz przejść do aplikacji świeżej pasty lutowniczej i instalacji nowego komponentu.

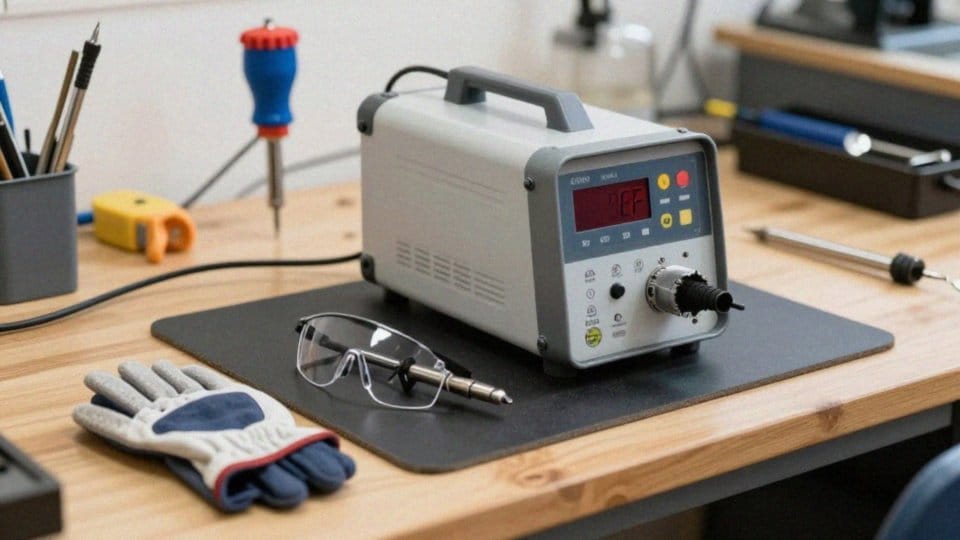

Jak bezpiecznie używać lutownicy hot air?
| Zagrożenie | Opis zagrożenia | Środek ostrożności |
|---|---|---|
| Poparzenie ciała | Gorące powietrze skierowane bezpośrednio na skórę | Unikać kierowania strumienia na ciało |
| Uszkodzenie powierzchni roboczej | Wysoka temperatura strumienia powietrza | Podłożyć kawałek deski pod lutowany element |
| Poparzenie z bliskiej odległości | Strumień powietrza jest gorący na kilku cm | Zachować bezpieczną odległość kilku cm od strumienia |
Praca z gorącym powietrzem to wyzwanie, w którym bezpieczeństwo wzroku jest absolutnym priorytetem. Solidne gogle ochronne to podstawa – bez nich ryzykujesz kontakt z odpryskami gorącego spoiwa lub topnika. Zachowanie bezpiecznego dystansu dyszy od ciała również ma ogromne znaczenie, ponieważ nawet niewielkie odsunięcie urządzenia odczuwalnie obniża temperaturę na wylocie.
Zadbaj o porządek i ochronę swojego stanowiska, kładąc na blacie:
- matę termiczną,
- deskę odporną na wysoką temperaturę;
- to najprostszy sposób, by uniknąć przypadkowego nadtopienia mebli.
Równie ważna jest regularna kalibracja narzędzia, która zapobiega uszkodzeniom obudów naprawianego sprzętu przez zbyt mocno rozgrzany plastik. Ergonomia to Twój sojusznik, dlatego warto wyrobić w sobie nawyk korzystania z:
- automatycznego chłodzenia,
- trybu uśpienia.
Te drobne czynności nie tylko wydłużają życie grzałki, ale też znacząco poprawiają codzienny komfort pracy. Czysta dysza i zestaw części zamiennych pod ręką pozwolą Ci uniknąć niepotrzebnego stresu w trakcie najbardziej wymagających zadań. Cierpliwość i praktyka przychodzą z czasem, pozwalając lepiej wyczuć, jak konkretne podzespoły reagują na ciepło. Pamiętaj też o dobrej wentylacji, która pozwoli pozbyć się szkodliwych oparów. W trudniejszych projektach warto łączyć nadmuch z klasyczną lutownicą kolbową – takie podejście skraca czas ekspozycji delikatnej elektroniki na ekstremalne temperatury i zwiększa szanse na udaną naprawę.
