Jaka temperatura do lutowania cyną?
| Rodzaj lutu/elementu | Zalecana temperatura lutowania (°C) | Uwagi |
|---|---|---|
| Cyna bezołowiowa | 330–370 | Optymalna temperatura lutownicy |
| Standardowe stopy cyny | 350–420 | Najczęściej stosowany zakres |
| Klasyczne elementy | około 350 | Temperatura grota |
Wybór odpowiedniej temperatury lutowania zależy zarówno od specyfiki używanego stopu, jak i budowy samej płytki drukowanej. W przypadku tradycyjnych spoiw ołowiowych, takich jak Sn63Pb37, punkt topnienia to 183°C, dlatego groty ustawia się zazwyczaj między 250 a 350°C. Takie podejście pozwala skutecznie kompensować straty ciepła, co ma szczególne znaczenie przy polach lutowniczych o dużej powierzchni miedzi.
Wymogi zmieniają się radykalnie przy przejściu na technologie bezołowiowe, gdzie wymagana temperatura rośnie do przedziału 330–370°C. Stabilność termiczna urządzenia pozostaje przy tym kluczowa dla jakości spoiny. Błędy w ustawieniach mogą drogo kosztować:
- zbyt niska temperatura grozi niebezpiecznymi zimnymi lutami,
- natomiast przegrzanie grozi trwałym uszkodzeniem wrażliwych komponentów lub samego laminatu.
Znalezienie złotego środka to podstawa – tylko wtedy uzyskamy właściwe zwilżenie powierzchni i długotrwałą wytrzymałość mechaniczną połączenia.
Jakie są temperatury topnienia lutów cyny?
Temperatura topnienia spoiw cynowych jest bezpośrednio uzależniona od ich receptury. Klasyczny stop Sn63Pb37, będący mieszanką eutektyczną, przechodzi w stan ciekły dokładnie w 183°C. Z kolei popularny wariant Sn60Pb40 cechuje się zakresem upłynnienia rozciągającym się od 183°C aż do 191°C, co wynika z braku wspomnianej wcześniej idealnej struktury eutektycznej.
Współczesne alternatywy, tworzone głównie ze stopów bezołowiowych na bazie cyny, srebra i miedzi, wymagają dostarczenia znacznie większej ilości energii. W ich przypadku punkt przejścia w stan płynny oscyluje zazwyczaj między 218°C a 230°C.
Dobór właściwego materiału stanowi fundament udanego połączenia. Podczas pracy istotne jest, aby grot lutownicy był rozgrzany do temperatury wyraźnie wyższej od temperatury topnienia wybranego stopu. Takie podejście pozwala skutecznie zniwelować straty ciepła, które nieuchronnie przenika do lutowanych elementów oraz ścieżek na laminacie.

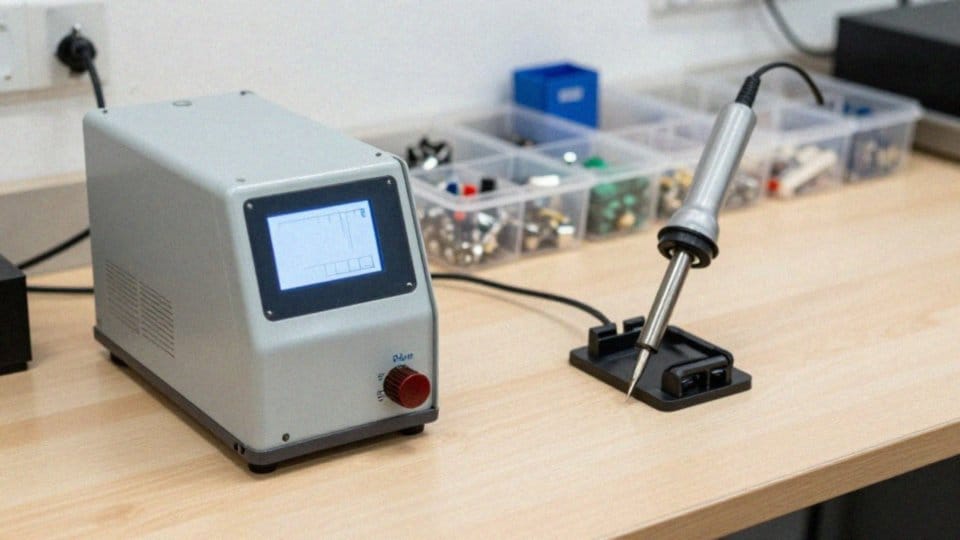

Jaką temperaturę ustawić dla lutów bezołowiowych?
W procesie lutowania bezołowiowego grot stacji zazwyczaj nagrzewa się do poziomu 330–370°C. Jeśli jednak pracujesz z nowoczesnymi stopami cyny, miedzi i srebra, musisz przygotować się na wyższe wartości, sięgające nawet 420°C. Aby sprostać tak wymagającym temperaturom, warto korzystać z precyzyjnego sprzętu, który gwarantuje stabilizację cieplną.
Równie istotną rolę odgrywa odpowiedni topnik, na przykład klasyczna kalafonia, która znacząco ułatwia proces zwilżania powierzchni. Pamiętaj jednak, by przy pracy w wyższym zakresie ograniczyć czas styku grota z lutowanym elementem, co pozwoli uniknąć ryzyka degradacji padów oraz nieodwracalnego uszkodzenia laminatu.
Jeśli masz do czynienia z większymi masami lutowniczymi, najskuteczniejszym wyjściem będzie wstępne podgrzanie płytki. Pozwala to na równomierne rozprowadzenie temperatury, co najłatwiej osiągnąć przy użyciu hot-aira lub specjalistycznych podgrzewaczy dedykowanych do tego typu prac.

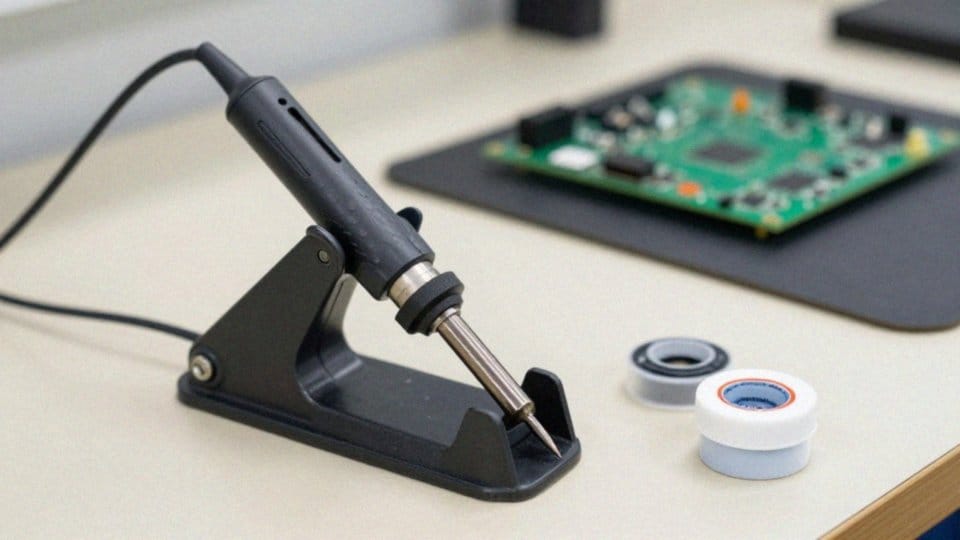

Jak dopasować temperaturę do płytek PCB?
Wybór właściwej temperatury lutowania zależy przede wszystkim od:
- masy termicznej płytki,
- rodzaju zamontowanych na niej komponentów.
Rozległe obszary miedzi, liczne ścieżki i przelotki działają jak wydajne radiatory, skutecznie odbierając ciepło. W takich sytuacjach warto podgrzać cały laminat lub ustawić grot w zakresie 300–350°C. Delikatniejsze elementy SMD o niewielkiej masie potrzebują znacznie mniej energii – wystarczy im 200–300°C przy bardzo krótkim czasie przyłożenia grota. Kluczem do sukcesu jest dopasowanie narzędzia, a zwłaszcza jego pojemności cieplnej. Masywniejsze groty znacznie lepiej oddają energię dużym polom lutowniczym, co pozwala skutecznie uniknąć tzw. zimnych lutów.
Zanim przystąpisz do pracy, nie zapomnij o:
- oczyszczeniu padów z tlenków,
- nałożeniu topnika, który znacząco poprawia zwilżalność.
Przy montażu elementów przewlekanych, osadzonych w gęstych przelotkach, staraj się ograniczyć czas kontaktu do maksymalnie trzech sekund. Dłuższe nagrzewanie to ryzyko degradacji laminatu oraz nieodwracalnego odwarstwienia ścieżek. Jeśli płytka ma skomplikowaną strukturę miedzi, podgrzewanie wstępne staje się niemal niezbędne. Zabieg ten nie tylko niweluje szok termiczny, ale także zapewnia znacznie lepsze i bardziej równomierne rozprowadzenie spoiwa.
Jak długo lutować i jaka moc lutownicy?
Większość standardowych komponentów elektronicznych wymaga zaledwie jednej do trzech sekund lutowania. Tak błyskawiczny kontakt rozgrzanego grota z powierzchnią zapewnia poprawne zwilżenie cyną, chroniąc jednocześnie delikatne ścieżki na laminacie oraz sam element przed ryzykiem przegrzania. Choć przy solidniejszych polach lutowniczych czas ten może ulec wydłużeniu, zawsze należy zachować czujność, by nie narazić płytki PCB na termiczną degradację.
Kluczem do sukcesu jest odpowiednie dobranie mocy urządzenia do charakterystyki połączenia. Do większości prac w technologii SMD i THT w zupełności wystarczają lutownice kolbowe o mocy od 20 do 60 W. Jeśli jednak stajesz przed wyzwaniem, jakim jest lutowanie dużych płaszczyzn miedzi, najlepiej sprawdzą się stacje z wydajniejszymi grzałkami, które błyskawicznie oddają zgromadzone ciepło.
Zastosowanie zbyt słabego narzędzia to prosty przepis na długotrwałe męczenie się z elementem, co często kończy się powstaniem tzw. zimnych lutów przez niedogrzanie spoiwa. Oprócz samej lutownicy, warto zadbać o właściwe akcesoria:
- odsysacz do cyny,
- szeroki wybór grotów dopasowanych kształtem do złącza.
Pamiętaj, że pojemność cieplna grota w połączeniu z odpowiednią średnicą drutu lutowniczego pozwala na znacznie lepszą kontrolę nad przepływem energii. Krótkie i zdecydowane działanie wydajnym sprzętem zawsze przynosi znacznie trwalsze i czystsze efekty niż długie ogrzewanie punktu stykającego się z za słabą lutownicą.
Jak rozgrzać grot, by uniknąć zimnego lutu?
Wystrzeganie się tzw. zimnych lutów wymaga dostarczenia odpowiedniej dawki ciepła – temperatura spoiwa, grotu oraz łączonych podzespołów musi przekroczyć punkt topnienia stopu. Sam moment zetknięcia to jednak nie wszystko; potrzebujesz chwili, aby zaszła prawidłowa dyfuzja cząsteczek. Zanim w ogóle dotkniesz kolbą płytki, koniecznie zadbaj o czystość powierzchni, usuwając z niej wszelkie tlenki i zabrudzenia.
Jeśli regularnie będziesz czyścić grot, znacząco poprawisz przewodzenie ciepła i ułatwisz spoiwu idealne pokrycie styku. Niezbędnym sojusznikiem jest tutaj topnik, na przykład:
- klasyczna kalafonia,
- specjalistyczna pasta,
które chemicznie oczyszczają miejsce lutowania i pozwalają cynie swobodnie się rozpłynąć. Najlepsze efekty uzyskasz, ogrzewając jednocześnie pady oraz nóżkę komponentu, dopiero potem przykładając drut lutowniczy. Dzięki temu ciepło rozkłada się równomiernie, co gwarantuje trwałe połączenie metaliczne.
Jeśli pracujesz z masywnymi elementami, które chłoną temperaturę jak gąbka, rozważ wstępne podgrzanie samej płytki. Pamiętaj też, że odpowiednio dobrany grot o właściwej pojemności cieplnej to połowa sukcesu – pozwala on błyskawicznie przekazać energię do punktu styku. Stale pilnuj stabilnej temperatury narzędzia, aby uniknąć niedogrzania cyny, które często prowadzi do irytujących połączeń o wysokiej rezystancji, negatywnie wpływających na działanie gotowego urządzenia.
Czy zbyt wysoka temperatura uszkadza układy?
| Zakres temperatury | Skutek / Cel | Ryzyko |
|---|---|---|
| Zbyt niska | Brak rozlania lutu | Zimny lut, słabe połączenie |
| Zbyt wysoka | Szybkie przetopienie spoiwa | Uszkodzenie układu lub stacji |
| 183-191°C | Temperatura topnienia lutu cynowego | Brak trwałego połączenia |
| 330-370°C | Optymalna dla cyny bezołowiowej | Brak ryzyka przy stabilnej temperaturze |
| 350-420°C | Standardowy zakres dla stopów cyny | Brak ryzyka przy stabilnej temperaturze |
Przegrzewanie lub zbyt długie przytrzymywanie rozgrzanego grota w jednym punkcie to najprostsza droga do zniszczenia płytki drukowanej. Nadmiar ciepła bezlitośnie degraduje laminat i prowadzi do nieodwracalnych uszkodzeń wewnątrz delikatnych struktur półprzewodników. W praktyce najczęściej kończy się to:
- odklejaniem padów od podłoża,
- pękaniem przelotek,
- przerwami w obwodach elektrycznych.
Aby uniknąć takich awarii, kluczowa jest precyzja i umiar. Podczas pracy warto trzymać rękę na pulsie, pilnując stabilnej temperatury oraz czasu kontaktu grota z komponentem, aby nie narażać ścieżek na niepotrzebny stres termiczny. Zamiast operować na skrajnych ustawieniach, lepiej zadbać o sprawne przekazywanie ciepła. Profesjonalne stacje lutownicze z płynną regulacją znacznie ułatwiają to zadanie, skutecznie ograniczając ryzyko błędów, które zdarzają się nawet doświadczonym elektronikom. Jeśli natomiast czeka Cię praca z elementem wymagającym większej mocy, zamiast zwiększać temperaturę na grocie, lepiej wstępnie podgrzać cały układ. To bezpieczniejsza strategia, która pozwala uzyskać solidny i trwały zrost metaliczny bez ryzyka uszkodzenia delikatnej elektroniki.
