Jaka jest średnica przewodu 35mm² i jak ją obliczyć?
Warto pamiętać, że przekrój nominalny 35 mm² określa pole powierzchni poprzecznej żyły, a nie jej wymiar liniowy. W przypadku przewodów jednodrutowych, gdzie miedź tworzy litą strukturę, geometryczna średnica wynosi około 6,68 mm. Wartość tę wyliczamy, korzystając ze wzoru na pole koła, co pozwala precyzyjnie określić fizyczne parametry pojedynczego przewodnika.
Sprawa wygląda inaczej, gdy mamy do czynienia z linką, czyli przewodem wielodrutowym. Ze względu na wolne przestrzenie pomiędzy poszczególnymi drucikami, cały rdzeń zajmuje więcej miejsca, a jego średnica zazwyczaj waha się w granicach 7,5–8,2 mm. Warto mieć na uwadze, że rzeczywiste pomiary miedzianego rdzenia często odbiegają od czysto teoretycznych wyliczeń.
Podczas dobierania okablowania kluczowe jest rozróżnienie pomiędzy przekrojem elektrycznym a średnicą zewnętrzną całego przewodu, która wraz z izolacją osiąga zwykle od 11 do 12 mm. To właśnie przekrój nominalny, a nie gabaryty zewnętrzne kabla, gwarantuje zachowanie odpowiedniej obciążalności prądowej, zgodnie z obowiązującymi normami technicznymi.

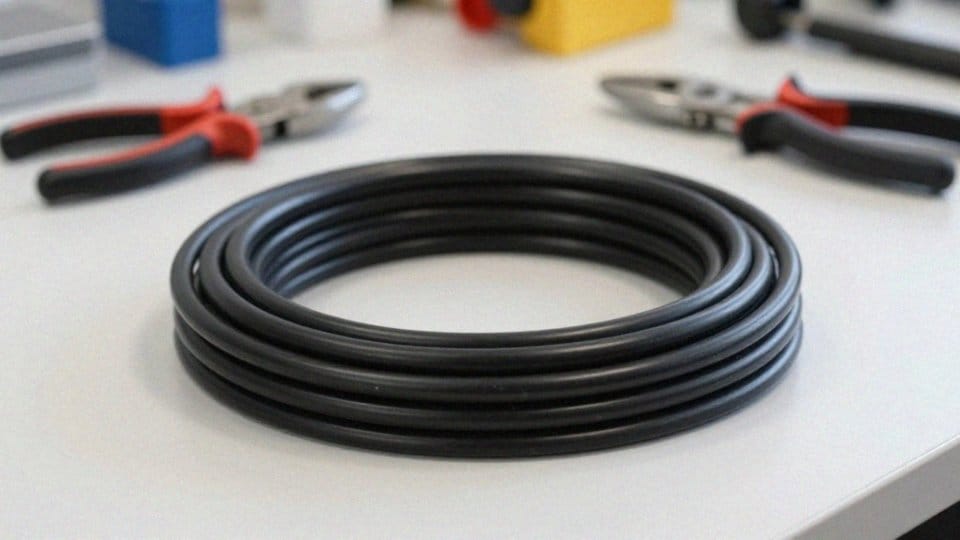

Do czego nadaje się przewód 35mm²?
| Zastosowanie | Charakterystyka |
|---|---|
| Instalacje fotowoltaiczne | Idealny do systemów off-grid |
| Pojazdy kempingowe | Dystrybucja napięcia DC 12 lub 24V |
| Instalacje elektryczne | Do większych obciążeń |
Kabel o przekroju 35mm² to doskonały wybór wszędzie tam, gdzie kluczowe jest przesyłanie wysokiego natężenia prądu przy jednoczesnym ograniczeniu strat energii do absolutnego minimum. Jego uniwersalność sprawia, że standardowe przewody spawalnicze o tej średnicy są standardem w profesjonalnych warsztatach, gdzie ceni się przede wszystkim:
- wysoką elastyczność,
- długotrwałą odporność na smary,
- oleje,
- przypadkowe uszkodzenia mechaniczne.
Poza warsztatem, ten model świetnie radzi sobie w instalacjach off-grid, w tym w kamperach i autach kempingowych. Zapewnia on sprawny przesył energii w układach 12V oraz 24V, łącząc akumulatory z przetwornicami w sposób gwarantujący niską rezystancję. Urządzenia podłączone za jego pomocą pracują stabilnie i wydajnie. W systemach fotowoltaicznych przewód ten jest nieoceniony, skutecznie zapobiegając spadkom napięcia między ogniwami a resztą układu. Wykorzystuje się go również w rozbudowanych sieciach zasilania DC, które wymagają przenoszenia mocy 65A i więcej. Decydując się na produkt wysokiej klasy, taki jak te oferowane przez markę Dietz, zyskujesz pewność niezawodności i trwałości izolacji, co przekłada się na bezpieczną eksploatację instalacji elektrycznej nawet w wymagających środowiskach.
Jak zmierzyć średnicę i przekrój przewodu 35mm²?
Jeśli szukasz maksymalnej precyzji przy określaniu średnicy rdzenia, najlepiej sięgnij po suwmiarkę lub mikrometr. W przewodach jednodrutowych sprawa jest prosta: mierzysz bezpośrednio miedź, uważając jedynie, by nie dociskać zbyt mocno warstwy izolacji. Nieco więcej zachodu wymagają żyły wielodrutowe. W ich przypadku musisz najpierw rozpleść fragment kabla, zmierzyć pojedynczy drucik, a potem podstawić wynik do wzoru na pole powierzchni koła. Ostateczny przekrój to suma pól wszystkich poszczególnych żyłek.
Pamiętaj, że średnica zewnętrzna przewodu zawsze uwzględnia izolację. Choć standardowo oscyluje ona w granicach 11–12 mm, realny wymiar bywa zmienny i zależy od klasy giętkości miedzi. Ciekawą alternatywą dla matematycznych obliczeń jest metoda wagowa. Wystarczy zestawić rzeczywistą masę miedzianego fragmentu z kartą katalogową producenta, by szybko zweryfikować przekrój poprzeczny. Warto przy tym pamiętać, że wolne przestrzenie między drucikami w lince fałszują obraz całkowitej średnicy. Dlatego najwiarygodniejsze wyniki uzyskasz, koncentrując się wyłącznie na samym metalu.
Prowadząc pomiary na już zainstalowanym przewodzie, nie zapomnij odłączyć napięcia i odpowiednio przygotować końcówki. Oprócz względów bezpieczeństwa, wykluczysz w ten sposób ryzyko pomyłki spowodowanej obecnością zbędnych tulejek czy zacisków.
Jak przekrój 35mm² wpływa na rezystancję?
Charakterystyka elektryczna przewodu o przekroju 35 mm² wynika wprost z jego rezystancji, co najłatwiej zrozumieć, zaglądając do podstawowego wzoru fizycznego R = ρ * l / A. Relacja ta pokazuje, że opór zależy nie tylko od długości kabla, ale przede wszystkim od pola jego przekroju – im jest ono większe, tym mniejszy stawia on opór płynącemu prądowi.
Taka konstrukcja sprawia, że przewody tej grubości wykazują wyjątkowo niską rezystancję jednostkową, skutecznie ograniczając straty mocy oraz niwelując uciążliwe spadki napięcia nawet przy dużym obciążeniu. Warto pamiętać, że parametry techniczne to nie tylko geometria, ale przede wszystkim jakość surowca.
Czysta miedź wykazuje znacznie lepsze właściwości przewodzące niż stopy pełne domieszek, które podnoszą rezystancję właściwą i pogarszają sprawność instalacji. Dlatego zastosowanie przewodnika zgodnego z restrykcyjnymi normami jest gwarancją stabilnej pracy systemu.
Projektując nowoczesne sieci zasilające, warto uczynić z rezystancji główny wyznacznik efektywności. Praktyka pokazuje, że inwestycja w niską rezystancję to nie tylko bardziej wydajna transmisja energii, ale przede wszystkim bezpieczeństwo cieplne obwodu, co w przypadku standardu 35 mm² pozwala w pełni wykorzystać jego potencjał eksploatacyjny.
Czy większy przekrój niż 35mm² zmniejsza ryzyko przegrzewania?
Wybór przewodu o przekroju przekraczającym 35 mm² pozwala skutecznie obniżyć rezystancję, co bezpośrednio przekłada się na mniejsze straty mocy, zgodnie z zależnością P = I²·R. Efektem tego jest ograniczenie emisji ciepła i utrzymanie niższej temperatury podczas pracy instalacji. Trzeba jednak pamiętać, że:
- większa średnica i waga takiego kabla bywają kłopotliwe w montażu oraz późniejszym serwisowaniu w ciasnych przestrzeniach,
- sama grubość żyły nie jest jedynym czynnikiem chroniącym przed przegrzaniem,
- klasa izolacji oraz jej odporność na temperaturę mają istotne znaczenie,
- jeśli przewody są ciasno upakowane w wiązki lub zamknięte w kanałach, naturalne odprowadzanie ciepła zostaje mocno ograniczone, co podnosi ryzyko awarii.
Podczas projektowania układu kluczowe staje się uwzględnienie dopuszczalnej temperatury pracy żyły w sytuacjach zwarciowych, która dla przewodów spawalniczych zazwyczaj oscyluje wokół 250 °C. Co więcej, przejście na większy przekrój wymusza dokładną weryfikację zabezpieczeń, czyli wymianę bezpieczników lub wyłączników nadprądowych na odpowiednio dobrane. Indywidualna analiza każdego obwodu – z uwzględnieniem natężenia prądu, długości linii i sposobu ułożenia – to najpewniejszy sposób na zbudowanie bezpiecznej i bezawaryjnej instalacji.

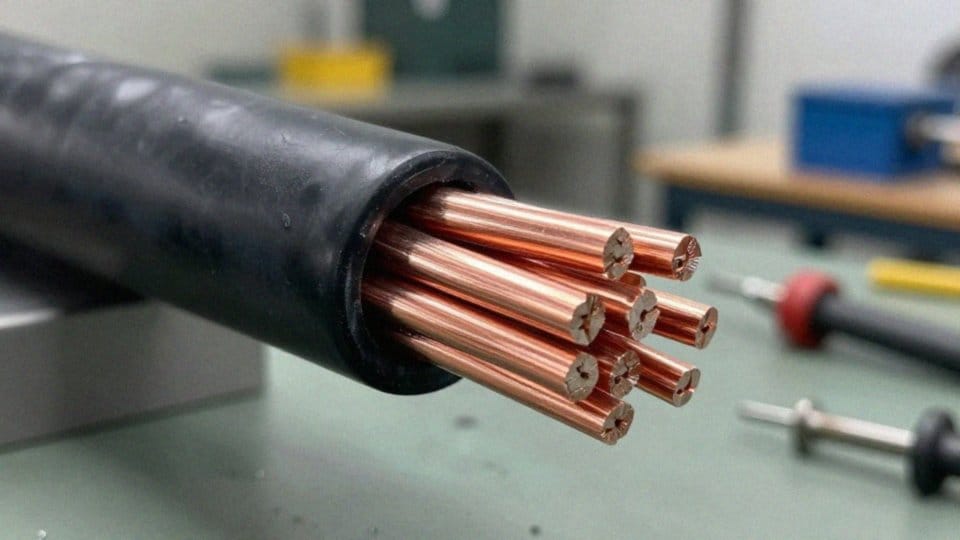

Jak miedź i izolacja wpływają na parametry 35mm²?
Skuteczność przewodu o przekroju 35 mm² zależy od dwóch filarów: jakości użytej miedzi oraz rodzaju zastosowanej izolacji. Czystość surowca bezpośrednio przekłada się na przewodność elektryczną, ponieważ nawet niewielkie domieszki w stopie podnoszą oporność. Wybór miedzi elektrolitycznej najwyższej klasy pozwala zminimalizować straty energii i ograniczyć niebezpieczne nagrzewanie się żył wielodrutowych.
Ochronna powłoka pełni równie istotną rolę, odpowiadając za wytrzymałość dielektryczną oraz odporność na działanie czynników zewnętrznych. W rozwiązaniach specjalistycznych, takich jak przewody spawalnicze, standardem są mieszanki gumowe lub elastomerowe, które wykazują doskonałą tolerancję na kontakt z:
- olejami,
- smarami,
- paliwami.
Tego typu osłony zachowują pożądaną elastyczność nawet na mrozie, co jest kluczowe podczas wymagających prac warsztatowych. Wybór konkretnego polimeru decyduje nie tylko o finalnej masie czy grubości kabla, ale przede wszystkim o jego trwałości chemicznej i mechanicznej. Od gęstości tworzywa zależą wymiary zewnętrzne produktu, dlatego przed zakupem warto upewnić się, czy dana powłoka jest dostosowana do specyfiki środowiska, w którym będzie pracować instalacja.
Czy norma PN-EN 60228 reguluje przekrój przewodów?
Norma PN-EN 60228 stanowi kluczowy punkt odniesienia w branży, precyzując wymogi konstrukcyjne oraz elektryczne dla żył miedzianych. Dokument ten wprowadza systematykę elastyczności przewodów, dzieląc je na konkretne klasy, a także dokładnie wyznacza liczbę i średnicę poszczególnych drucików wchodzących w skład przekroju nominalnego.
Istotnym elementem kontroli jakości jest weryfikacja rezystancji, którą wylicza się dla jednego kilometra żyły w temperaturze 20 °C. Jeśli dany przewodnik, na przykład o przekroju 35 mm², przekracza dopuszczalne limity oporności, automatycznie zostaje uznany za niezgodny z przepisami.
Choć norma nie narzuca sztywnych wymiarów zewnętrznych całego kabla – co jest uzależnione od zastosowanej izolacji – rygorystycznie określa tolerancje wymiarowe samych żył miedzianych. Stosowanie się do tych wytycznych gwarantuje, że rzeczywisty przekrój poprzeczny nie został sztucznie zaniżony, co bezpośrednio przekłada się na realną obciążalność prądową instalacji.
W praktyce jest to najlepszy sposób na odróżnienie wyrobów wysokiej klasy od produktów wadliwych, co ma kluczowe znaczenie dla bezpieczeństwa oraz wydajności każdego systemu elektrycznego.
