Ile watów przeniesie kabel 1,5 mm²?
| Parametr | Wartość | Uwagi |
|---|---|---|
| Maksymalny prąd roboczy | do 16 A | Zależy od sposobu ułożenia |
| Maksymalne trwałe natężenie prądu | około 14 A | W temperaturze otoczenia 25°C |
| Obciążalność (zakres) | 14,0 A do 19,5 A | W zależności od warunków |
| Zabezpieczenie | 10 A (2300 W) | Praktyczne zabezpieczenie |
| Teoretyczne maksimum obciążenia | 16 A (3680 W) | Dla przewodu 1.5 mm² |
W typowej instalacji jednofazowej 230 V przewód o przekroju 1,5 mm² pozwala na bezpieczne przesyłanie mocy w granicach:
- 2300–2990 W,
- teoretycznie prąd o natężeniu 16 A mógłby obsłużyć nawet 3680 W,
- dla większego bezpieczeństwa stosuje się zazwyczaj zabezpieczenia 10-amperowe.
Gdy ukrywamy przewód pod tynkiem w temperaturze 25°C, jego długotrwała obciążalność spada do około 14,5 A, co przekłada się na moc bliską 2990 W. W praktyce wydolność prądowa popularnego kabla 3×1,5 mm² waha się od 14 do 19,5 A, a na ostateczny wynik wpływa zarówno sposób chłodzenia, jak i rodzaj izolacji oraz panujące warunki otoczenia. Podczas projektowania elektryki dobrze jest bazować na normach PN-HD, które precyzyjnie określają zasady obciążania instalacji. Jeśli planujemy eksploatować obwód przy pełnym, teoretycznym obciążeniu 16 A, musimy koniecznie uwzględnić spadek napięcia oraz dokładnie zweryfikować specyficzne warunki montażowe dla użytego przewodu.
Jak obliczyć moc kabla 1,5 mm²?
Obliczanie maksymalnej mocy urządzenia dla typowego przewodu o przekroju 1,5 mm² opiera się na zależności P = U * I * cos φ. W warunkach domowych, przyjmując napięcie 230 V oraz współczynnik mocy równy 1 dla urządzeń rezystancyjnych, wzór ten sprowadza się do prostego iloczynu napięcia i natężenia prądu. Przykładowo:
- przy prądzie 10 A uzyskamy 2300 W,
- natomiast przy 14,5 A wartość ta wzrośnie do około 3335 W.
- Teoretyczny limit dla zabezpieczenia 16 A pozwala na podłączenie odbiorników o łącznej mocy rzędu 3680 W.
W praktyce precyzyjne określenie bezpiecznego obciążenia wymaga uwzględnienia kilku kluczowych czynników środowiskowych i technicznych. Przede wszystkim sposób prowadzenia trasy ma znaczenie – kable ukryte pod tynkiem gorzej oddają ciepło do otoczenia, co obniża ich realną obciążalność prądową w porównaniu do instalacji natynkowych. Istotny jest także materiał izolacyjny; parametry przewodów z powłoką PVC różnią się od wariantów XLPE, co determinuje ich odporność termiczną. Jeśli temperatura w pomieszczeniu odbiega od normy, musimy zastosować odpowiednie współczynniki korekcyjne, zgodnie z wytycznymi normy PN-HD 60364-5-52:2011P. Pamiętajmy również o spadkach napięcia na długich odcinkach linii oraz prądach rozruchowych w urządzeniach z silnikami, które mogą wymusić dobór mocniejszych zabezpieczeń. Każdy projekt powinien bazować na profesjonalnych tabelach obciążalności prądowej, a ostatecznym etapem weryfikacji musi być pomiar impedancji pętli zwarciowej. To właśnie on daje pewność, że wybrany przekrój przewodu zapewni skuteczną ochronę przeciwporażeniową w każdej sytuacji.

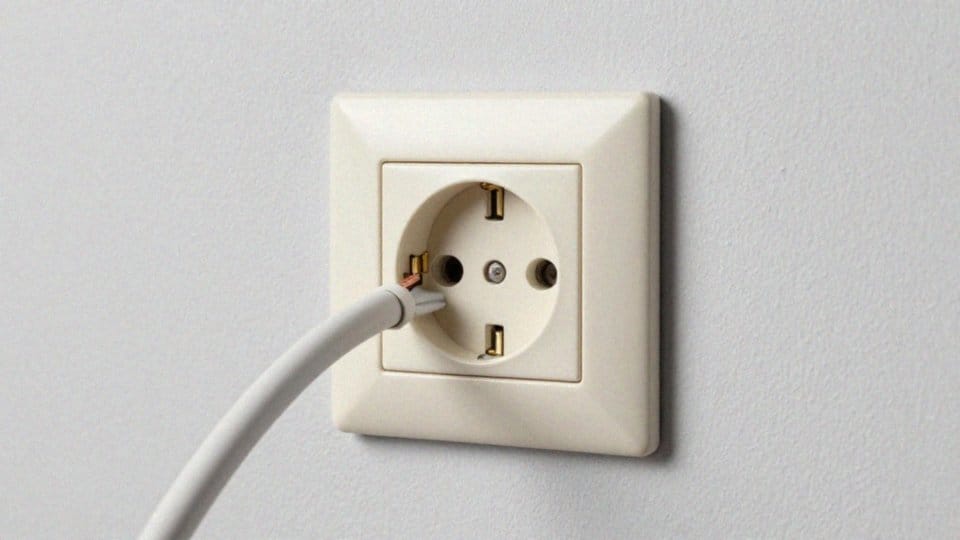

Czy można podłączyć gniazdka przewodem 1,5 mm²?
W nowoczesnych domach standardem dla obwodów gniazd wtykowych stało się stosowanie przewodów o przekroju 2,5 mm². Mniejszy przekrój, wynoszący 1,5 mm², jest dopuszczalny wyłącznie w specyficznych warunkach, gdzie planowane obciążenie nie przekroczy 10 A. Wymaga to jednak restrykcyjnego zabezpieczenia obwodu wyłącznikiem nadprądowym o tej samej wartości, co narzuca limit mocy podłączonych sprzętów na poziomie 2300 W.
Poleganie na cieńszym okablowaniu wiąże się z szeregiem ryzyk technicznych. Najpoważniejszym z nich jest szybkie nagrzewanie się żył przy niewłaściwie oszacowanym poborze prądu. Co więcej, instalacja wykonana z przewodu 1,5 mm² może nie spełniać kluczowych norm w zakresie czasu samoczynnego wyłączenia zasilania podczas zwarcia, co w praktyce bezpośrednio przekłada się na obniżenie bezpieczeństwa domowników.
Zgodnie z wytycznymi normy PN-HD 60364-5-52, przekrój 2,5 mm² jest rekomendowanym wyborem dla standardowych gniazd. Zapewnia on nie tylko bezpieczny margines operacyjny, ale również skutecznie minimalizuje spadki napięcia. Fachowcy zazwyczaj dmuchają na zimne, analizując moc odbiorników przed przystąpieniem do prac, aby uniknąć błędów projektowych.
Warto pamiętać, że przy popularnych zabezpieczeniach 16 A, instalacja przewodu 1,5 mm² jest całkowicie niedopuszczalna, gdyż natężenie to znacząco przekracza jego trwałą obciążalność prądową w typowych warunkach montażowych.
Czego nie podłączać do przewodu 1,5 mm²?
Przewody o przekroju 1,5 mm² nie sprawdzą się w przypadku urządzeń o wyższym zapotrzebowaniu na energię lub takich, które generują duży prąd rozruchowy. Na liście sprzętów wymagających mocniejszego zasilania znajdują się między innymi:
- płyty indukcyjne,
- piekarniki,
- suszarki bębnowe,
- kotły elektryczne.
Jeśli podłączysz do takiego obwodu odbiorniki przekraczające bezpieczne limity – zazwyczaj oscylujące w granicach 2300 W dla zabezpieczeń 10 A – narażasz instalację na poważne przeciążenie. Długotrwałe działanie pod zbyt dużym obciążeniem powoduje nagrzewanie się żył, co stopniowo niszczy izolację i drastycznie zwiększa ryzyko wybuchu pożaru. Co więcej, przy ewentualnym zwarciu przewód o tak małym przekroju może nie zadziałać wystarczająco szybko, by zapewnić wymagany poziom bezpieczeństwa.
W sytuacjach, gdy planujesz obsługę wymagających sprzętów, jedynym słusznym rozwiązaniem jest zastosowanie okablowania o przekroju co najmniej 2,5 mm², połączonego z prawidłowo dobranym wyłącznikiem nadprądowym. W codziennej praktyce warto ograniczyć stosowanie kabli 1,5 mm² wyłącznie do gniazdek ogólnego przeznaczenia, gdzie pobór mocy jest znikomy. Takie podejście pozwoli nie tylko uniknąć kosztownych awarii, ale przede wszystkim zapewni instalacji niezawodność na długie lata.
Pamiętaj, że każdy projekt musi uwzględniać nie tylko samą moc urządzenia, ale również jego specyficzną charakterystykę pracy, co jest kluczem do zachowania stabilności całego systemu.
Jak dobrać zabezpieczenie dla przewodu 1,5 mm²?
Dobór właściwego zabezpieczenia nadprądowego dla obwodów opartych na przewodach o przekroju 1,5 mm² stanowi fundament bezpieczeństwa każdej instalacji elektrycznej. Kluczową zasadą jest tutaj utrzymanie wartości prądu znamionowego wyłącznika poniżej długotrwałej obciążalności kabla. W standardowych warunkach, jak choćby przy instalacjach podtynkowych, najbezpieczniejszym rozwiązaniem jest montaż wyłączników 10 A, co gwarantuje stabilny zakres termiczny pracy. Choć teoretycznie przewód o takim przekroju wytrzymałby więcej, stosowanie bezpieczników 16 A często wykracza poza normy i bywa obarczone zbyt dużym ryzykiem.
Rolą wyłącznika jest szybkie przerwanie obwodu w sytuacjach awaryjnych, co chroni użytkowników przed porażeniem. Aby mieć pewność, że mechanizm zadziała w ułamku sekundy, musimy zadbać o profesjonalne pomiary impedancji pętli zwarciowej. Przy planowaniu zabezpieczeń warto wziąć pod uwagę kilka parametrów:
- Charakterystyka wyłącznika: W większości domowych wnętrz optymalnym wyborem będzie charakterystyka B, która bezbłędnie radzi sobie z typowymi prądami rozruchowymi urządzeń codziennego użytku.
- Współpraca z RCD: Obecność wyłącznika różnicowoprądowego to w nowoczesnym budownictwie konieczność, która stanowi dodatkową linię obrony przeciwporażeniowej.
- Jakość połączeń: Wykorzystanie sprawdzonych złączek typu WAGO pozwala na uzyskanie trwałych styków, eliminujących niebezpieczne zjawisko punktowego przegrzewania przewodów.
- Warunki chłodzenia: Sposób ułożenia kabli, szczególnie jeśli przechodzą przez izolację cieplną ścian, bezpośrednio wpływa na ich wytrzymałość, dlatego instalator musi ocenić te czynniki przed podjęciem ostatecznej decyzji.
Jeśli zapotrzebowanie na energię w danym obwodzie przewyższa możliwości kabla 1,5 mm², nie należy szukać kompromisów. Jedynym słusznym rozwiązaniem jest modernizacja instalacji do przekroju 2,5 mm² i zastosowanie adekwatnego zabezpieczenia 16 A. Prawidłowa ochrona to nie tylko odpowiedni amperaż, ale przede wszystkim rzetelna weryfikacja wszystkich parametrów zwarciowych w systemie.

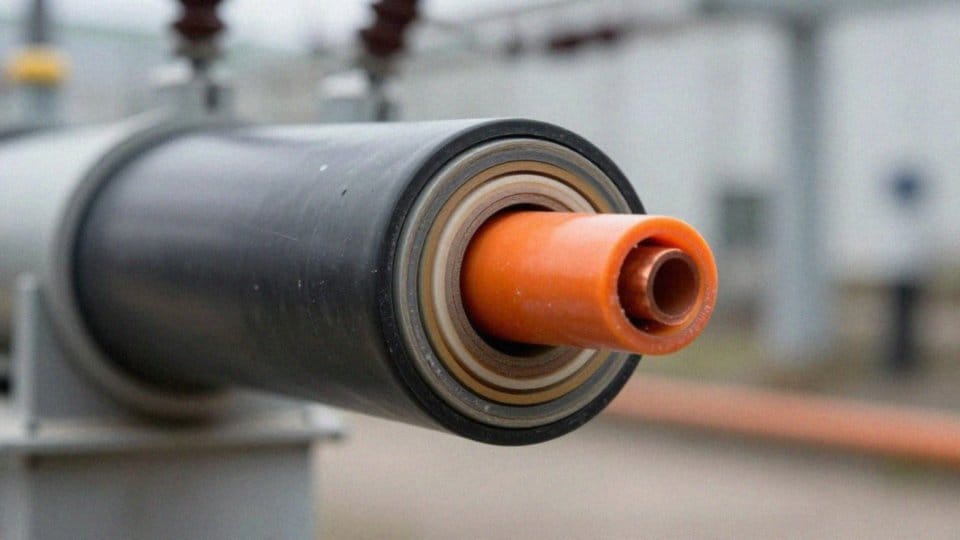

Jak temperatura i izolacja wpływają na obciążalność przewodu?
Wydajność prądowa przewodu jest ściśle uzależniona od warunków cieplnych, w których pracuje jego izolacja. Gdy temperatura otoczenia rośnie, naturalne rozpraszanie ciepła zostaje ograniczone, co wymusza stosowanie współczynników korekcyjnych określonych w normie PN-HD 60364-5-52. Sposób montażu ma tu kluczowe znaczenie:
- kable schowane w ścianach, kanałach lub gęstych wiązkach oddają ciepło znacznie gorzej,
- kable prowadzone natynkowo, gdzie chłodzenie konwekcyjne przebiega o wiele sprawniej.
To właśnie rodzaj materiału izolacyjnego wyznacza bezpieczną granicę pracy żyły. Klasyczne kable w izolacji PVC, jak popularny H03VV-F, mogą pracować w temperaturze do 70°C. Nowocześniejsze odpowiedniki z polietylenu sieciowanego, oznaczane jako XLPE, wytrzymują nawet 90°C, co pozwala na bezpieczne zwiększenie obciążalności przy tym samym przekroju. Trzeba jednak pamiętać, że regularne przegrzewanie instalacji prowadzi do degradacji izolacji, co drastycznie zwiększa ryzyko zwarcia czy pożaru.
Szczególną czujność należy zachować w miejscach, gdzie przewody przechodzą przez warstwy termoizolacji budynku – w takich warunkach ich realna nośność może spaść nawet o połowę w stosunku do instalacji w powietrzu. Każdy projekt musi być więc weryfikowany z tabelami normowymi, zwłaszcza gdy temperatura otoczenia przekracza 25°C. Dobierając konkretny typ kabla, na przykład gumowy H07RN-F, warto mieć na uwadze nie tylko parametry techniczne, ale i odporność na czynniki zewnętrzne, które bezpośrednio przekładają się na bezpieczeństwo oraz żywotność całej instalacji.
