Co oznacza przekrój 35 mm²?
Wartość 35 mm² określa łączny przekrój poprzeczny wszystkich żył przewodzących wewnątrz kabla. To kluczowy parametr, determinujący właściwości fizyczne przewodu oraz jego parametry elektryczne, takie jak rezystancja i maksymalna obciążalność prądowa. Zasada jest prosta: większa powierzchnia przekroju oznacza mniejszy opór, a co za tym idzie – możliwość bezpiecznego przesyłania prądu o wyższym natężeniu przy mniejszych stratach energii w postaci ciepła.
Przekrój ten doskonale sprawdza się w instalacjach prądu stałego, np. w:
- systemach fotowoltaicznych,
- kamperach,
- magazynach energii,
- gdzie wymagana jest obsługa urządzeń o znacznej mocy.
Przewody o tej grubości bez problemu poradzą sobie z zasilaniem przetwornic napięcia osiągających nawet 2500 W. Stosując taki standard, zyskujemy nie tylko stabilną dystrybucję napięcia 12V lub 24V, ale przede wszystkim skutecznie ograniczamy spadki napięcia na dłuższych odcinkach instalacji.
Warto przy tym pamiętać, że rzeczywisty wymiar kabla może minimalnie odbiegać od deklarowanych 35 mm². Wynika to z norm produkcyjnych oraz specyfiki przewodów typu linka, które muszą zachować odpowiednią elastyczność. Projektując instalację, pamiętaj, że na finalną wydajność połączenia wpływa nie tylko sam przekrój, ale też materiał, z którego wykonano przewodnik – miedź charakteryzuje się znacznie wyższą konduktywnością niż aluminium, co warto uwzględnić podczas wyboru komponentów.

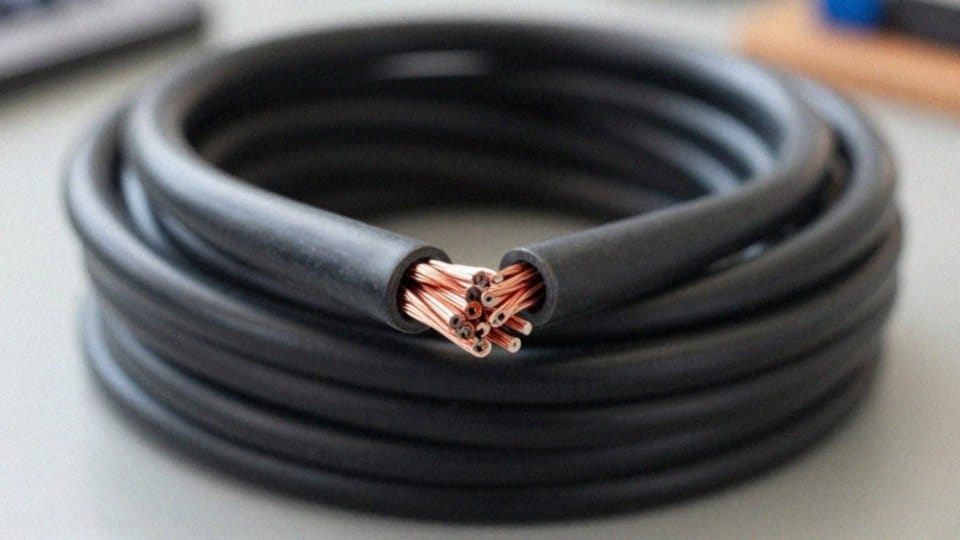

Ile wynosi średnica dla 35 mm²?
Średnica miedzianej żyły pełnej o przekroju 35 mm² to w przybliżeniu 6,68 mm. Wynik ten łatwo uzyskać, korzystając ze wzoru na pole powierzchni koła: d = 2 · √(A / π). Sytuacja zmienia się jednak w przypadku przewodów typu linka, gdzie zewnętrzne wymiary są nieco większe. Wynika to z faktu, że taki przewód tworzy splot wielu cienkich drucików, pomiędzy którymi znajduje się powietrze lub warstwa izolacji.
Z tego powodu średnica geometryczna linki zazwyczaj mieści się w przedziale od 7,5 mm do 8,5 mm, co bezpośrednio zależy od klasy giętkości danego wyrobu. Podczas prac montażowych warto pamiętać o rozróżnieniu średnicy samej żyły roboczej od całkowitych gabarytów kabla, które obejmują także zewnętrzną izolację.
Przed zakupem komponentów najlepiej zerknąć w kartę katalogową producenta, gdzie znajdziesz szczegółową tabelę konwersji oraz specyfikację techniczną. Precyzyjne określenie przekroju jest kluczowe dla właściwego doboru końcówek zaciskowych, co skutecznie minimalizuje rezystancję połączeń i gwarantuje bezpieczeństwo całej instalacji.
Jak przeliczyć mm² na średnicę w mm?
Aby wyznaczyć średnicę żyły na podstawie pola przekroju poprzecznego, korzystamy z geometrycznego wzoru d = 2·√(A/π), gdzie A oznacza powierzchnię wyrażoną w milimetrach kwadratowych. Cały proces sprowadza się do czterech prostych działań:
- wpisania wartości A,
- podzielenia jej przez liczbę Pi (w przybliżeniu 3,14159),
- wyciągnięcia pierwiastka kwadratowego z otrzymanego wyniku,
- pomnożenia całości przez dwa.
Dla przykładu, przy polu przekroju wynoszącym 35 mm², procedura wygląda następująco: wynik dzielenia 35 przez π to około 11,14. Po wyciągnięciu pierwiastka otrzymujemy liczbę 3,338, którą po podwojeniu daje nam średnicę na poziomie 6,68 mm. Warto jednak zaznaczyć, że powyższy wzór zakłada idealnie pełny przekrój kołowy. W rzeczywistości, zwłaszcza w kablach zbudowanych z wielu splecionych drucików, wynik będzie nieco większy ze względu na wolne przestrzenie między nimi. Jeśli zależy nam na dokładnych wymiarach zewnętrznych całego przewodu, musimy pamiętać o doliczeniu grubości warstwy izolacyjnej. Podczas projektowania instalacji najwygodniej posługiwać się gotowymi tabelami konwersji. Staje się to szczególnie pomocne przy porównywaniu standardu metrycznego z amerykańskim systemem AWG, gdzie przeliczenia są znacznie bardziej skomplikowane i bazują na odmiennych normach liczbowych.
Jak użyć kalkulatora do konwersji mm² na średnicę?
Korzystanie z profesjonalnego kalkulatora konwersji to spore ułatwienie przy projektowaniu instalacji elektrycznych, pod warunkiem, że wiesz, jak się za to zabrać. Wystarczy kilka prostych kroków, by poprawnie skonfigurować proces.
Na starcie wybierz interesujący Cię rodzaj przelicznika, decydując się na:
- mm² przełożone na średnicę w milimetrach,
- standard AWG.
Po wpisaniu konkretnej wartości przekroju, na przykład 35, warto doprecyzować konstrukcję przewodu, zaznaczając, czy pracujesz na:
- żyłach pełnych,
- linkach.
Narzędzie automatycznie dobierze odpowiedni algorytm: dla drutu zastosuje klasyczny wzór d = 2·√(A/π), a w przypadku linki uwzględni współczynnik wypełnienia przestrzeni. Wartości AWG są z kolei dobierane do najbliższego numeru z tabeli, obejmującej zakres od 4/0 do 36.
Wiele współczesnych kalkulatorów idzie o krok dalej, pozwalając na wyliczenie:
- rezystancji,
- obciążalności prądowej,
- spadków napięcia.
Pamiętaj jednak, że aby otrzymać rzetelne dane, musisz wskazać rodzaj materiału – miedź lub aluminium – ponieważ różnice w ich przewodnictwie znacząco wpływają na wynik. Dokładna analiza tych parametrów to nie tylko wygoda, ale przede wszystkim gwarancja bezpieczeństwa i lepszej wydajności przesyłu energii w całym układzie.
Kiedy używać kabla 35 mm² w instalacjach DC?
| Zastosowanie | Charakterystyka / Korzyści |
|---|---|
| Dystrybucja napięcia DC 12/24V w kamperze | Zintegrowany z bezpiecznikiem, hebelkiem i rozdzielaczem |
| Budowa większego systemu dystrybucji DC | Możliwość podłączenia przetwornicy do 2500W mocy ciągłej |
| Systemy fotowoltaiczne i magazyny energii | Zapewnia bezpieczne połączenia |
Przewody o przekroju 35 mm² stanowią doskonały wybór dla instalacji prądu stałego (DC), zwłaszcza gdy celem jest minimalizacja spadków napięcia przy przesyłaniu znacznych prądów na niezbyt dużych dystansach. Taki wybór gwarantuje stabilne zasilanie w systemach 12 V oraz 24 V, znacząco obniżając ryzyko niebezpiecznego przegrzewania okablowania.
Znajdują one szerokie zastosowanie w praktyce – od:
- magistrali zasilających w kamperach i przyczepach kempingowych,
- łączenia akumulatorów w układach off-grid,
- obsługi przetwornic o mocy do 2500 W,
- profesjonalnych magazynów energii.
Planując taką instalację, kluczowe jest uwzględnienie rezystancji przewodnika i temperatury jego pracy. Miedź wygrywa tu z aluminium dzięki swojej lepszej przewodności elektrycznej. Dla zachowania pełnego bezpieczeństwa i wysokiej wydajności, warto wyposażyć układ w dopasowane komponenty ochronne, w tym bezpieczniki 65 A oraz szyny prądowe BusBar, które znacznie porządkują rozdział energii.
W efekcie, solidne okablowanie tego typu nie tylko redukuje straty przesyłowe, ale przede wszystkim podnosi standard bezpieczeństwa w systemach fotowoltaicznych i innych rozwiązaniach opartych na prądzie stałym.
Do jakiego AWG odpowiada 35 mm²?
Przewód o przekroju 35 mm² odpowiada wartościom mieszczącym się w zakresie od 2 AWG do 1/0 AWG, przy czym ostateczne dopasowanie zależy od samej konstrukcji kabla. Niezależnie od tego, czy mamy do czynienia z drutem czy linką, kluczowe są także normy regionalne, które mogą wpływać na końcową klasyfikację.
W praktyce 35 mm² lokuje się pomiędzy rozmiarem 2 AWG (33,6 mm²) a 1 AWG (42,4 mm²), choć w wielu instalacjach wartości te są zbliżone do 2 AWG. Ze względu na głębokie różnice w systemach miar, najlepiej opierać się na oficjalnych tabelach producentów.
Należy pamiętać, że standard AWG odnosi się do konkretnych średnic, podczas gdy milimetry kwadratowe definiują pole powierzchni przekroju poprzecznego, przez co przeliczniki nigdy nie będą idealnie odwzorowane. Dlatego przy dobieraniu okablowania nie warto polegać wyłącznie na nominalnych wartościach.
Rzeczywiste parametry, takie jak rezystancja czy dopuszczalne natężenie prądu, zależą bezpośrednio od jakości miedzi oraz dokładności wykonania produktu. Jeśli zatem korzystasz z kalkulatora konwersji, zawsze weryfikuj, czy wskazany przewód spełnia wymogi Twojej konkretnej instalacji pod kątem elektrycznym.
W sytuacjach wątpliwych priorytetem powinno być sprawdzenie rzeczywistego przekroju żyły i jej odporności termicznej, co jest kwestią krytyczną w systemach wymagających wysokiej sprawności energetycznej.
Jaki przewód 35 mm² wybrać: miedź czy aluminium?
Wybór między miedzią a aluminium dla przewodu o przekroju 35 mm² to klasyczny dylemat między najwyższą wydajnością a optymalizacją kosztów. Miedź dominuje pod względem przewodności elektrycznej, oferując znacznie niższą rezystancję. Dzięki temu przy tym samym natężeniu prądu straty napięcia są minimalne, co czyni ją bezkonkurencyjną w instalacjach o dużej mocy, jak:
- systemy fotowoltaiczne,
- przetwornice w kamperach,
- banki energii.
Zupełnie inaczej prezentuje się aluminium – jest wyraźnie lżejsze i bardziej przyjazne dla portfela, jednak ma swoje wymagania. Aby uzyskać parametry zbliżone do miedzianego odpowiednika, trzeba postawić na większy przekrój żyły. Z tego powodu aluminium najczęściej wybiera się przy długich trasach kablowych, gdzie oszczędności na materiale stają się kluczowe. Należy jednak pamiętać, że wymaga ono fachowego podejścia: niezbędne są specjalistyczne złącza oraz pasty antykorozyjne, chroniące przed utlenianiem się styków.
W codziennej pracy instalatorzy zdecydowanie częściej sięgają po miedź, szczególnie przy montażu oczek pod śruby M8 czy szyn BusBar. Miedź wykazuje większą odporność mechaniczną i znacznie lepiej poddaje się zaciskaniu. Aluminium, choć technicznie poprawne, wybacza znacznie mniej – błędnie zarobiona końcówka czy trudne warunki atmosferyczne szybko mogą doprowadzić do problemów.
Jeśli planujesz odcinek dłuższy niż 3 metry, koniecznie oblicz spadek napięcia przed zakupem materiału. W systemach DC, gdzie płyną wysokie prądy, postawienie na miedź to inwestycja w spokój ducha, trwałość połączeń i brak konieczności regularnego serwisowania punktów stykowych.
