Ile amperów i jaką moc obsłuży przewód 6 mm²?
W typowych warunkach miedziane przewody o przekroju 6 mm² bez trudu radzą sobie z natężeniem prądu rzędu 32–40 A. Jeśli otoczenie sprzyja chłodzeniu, ich wydajność może wzrosnąć nawet do 47 A. W naszych standardowych instalacjach jednofazowych 230 V taki kabel swobodnie zasili urządzenia o mocy do 7,5 kW, co wiąże się z obciążeniem około 32,6 A.
Pamiętaj jednak, że rzeczywisty prąd nominalny zależy od wielu czynników, takich jak:
- sposób ułożenia instalacji,
- temperatura powietrza,
- rodzaj zastosowanej izolacji – czy to PVC, czy bardziej wytrzymały XLPE.
Wybierając odpowiednik z aluminium, musisz liczyć się z niższą obciążalnością, która zazwyczaj zamyka się w przedziale 30–40 A. Praca na granicy wytrzymałości kabla wymaga ostrożności. Zawsze uwzględniaj występujące spadki napięcia oraz zostaw sobie odpowiedni margines bezpieczeństwa, aby uniknąć ryzykownego przegrzania izolacji. Dobierając zabezpieczenia w obwodach niskiego napięcia, warto trzymać się wytycznych producenta i obowiązujących norm, co zapewni instalacji długą i bezawaryjną żywotność.

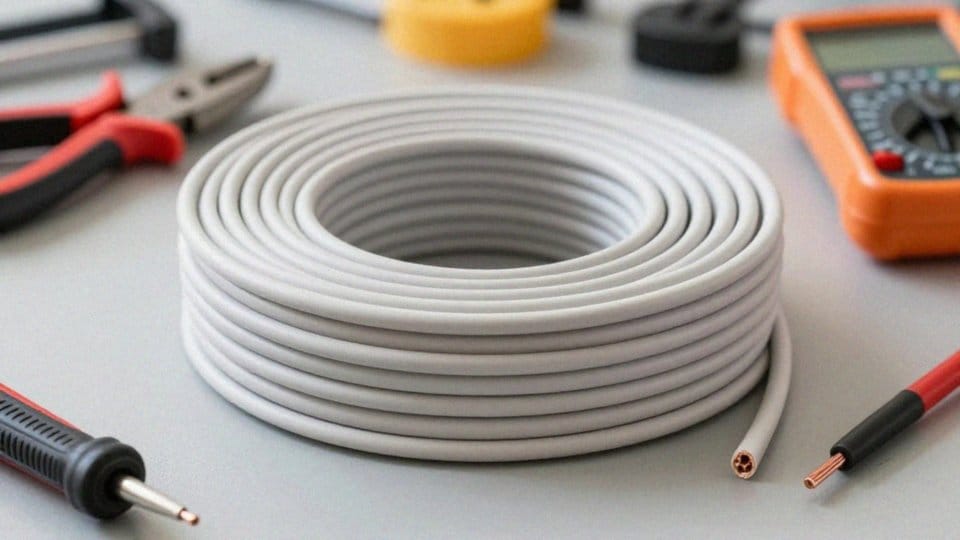

Co wpływa na obciążalność przewodu 6 mm²?
Obciążalność prądowa przewodu o przekroju 6 mm² nie jest wartością stałą; wynika ona z szeregu czynników technicznych oraz sposobu, w jaki instalacja zostanie wykonana. Kluczową rolę odgrywa temperatura otoczenia, ponieważ ciepło trudniej ucieka w gorącym środowisku, co zmusza nas do stosowania odpowiednich współczynników korekcyjnych. Znaczenie ma też typ użytej izolacji – powłoki typu XLPE oferują znacznie wyższą odporność termiczną niż klasyczne PVC.
Sposób montażu determinuje wentylację kabla i efektywność odprowadzania energii. Przewody instalowane swobodnie w powietrzu radzą sobie z temperaturą znacznie lepiej niż te ukryte wewnątrz ścian lub zamknięte w szczelnych rurach. Jeśli planujesz łączyć kable w wiązki, musisz spodziewać się spadku dopuszczalnego obciążenia, gdyż wzajemne oddziaływanie cieplne przewodów wielożyłowych, jak trój- czy pięciożyłowych, ogranicza ich sprawność.
Nie bez znaczenia pozostaje sam materiał – miedziany rdzeń wykazuje lepszą przewodność od aluminiowego, minimalizując straty energii i nagrzewanie się wiązki. Przy planowaniu prac warto posiłkować się normą PN-HD 60364-5-52:2011P, która precyzyjnie definiuje dopuszczalne parametry prądowe. Pamiętaj jednak, że sama wytrzymałość termiczna to nie wszystko; przy długich odcinkach musisz wziąć pod uwagę impedancję i towarzyszące jej spadki napięcia.
W przypadku mniej typowych rozwiązań, jak przewody giętkie czy specjalistyczne kable fotowoltaiczne odporne na UV, najważniejszym drogowskazem jest zawsze dokumentacja techniczna dostarczona przez producenta. Zawsze sprawdzaj ją przed przystąpieniem do montażu, aby uniknąć problemów eksploatacyjnych.
Jak dobrać zabezpieczenie dla przewodu 6 mm²?
Dobór właściwego zabezpieczenia nadprądowego dla przewodu o przekroju 6 mm kwadrat wymaga precyzyjnego dopasowania parametrów urządzenia do specyfiki instalacji oraz poboru mocy przez odbiorniki. Kluczem do bezpieczeństwa jest czas reakcji – wyłącznik musi zareagować błyskawicznie, zanim nadmiar ciepła uszkodzi izolację kabla. Zazwyczaj w takich obwodach sprawdzają się zabezpieczenia o prądzie znamionowym od 32 do 40 amperów.
Cały proces projektowania opiera się na trzech filarach:
- należy obliczyć rzeczywistą obciążalność prądową, uwzględniając sposób prowadzenia przewodów, ich zagęszczenie oraz temperaturę otoczenia, kierując się aktualnymi wytycznymi norm PN-IEC lub PN-HD,
- trzeba dopasować charakterystykę wyłącznika do rodzaju urządzeń. Sprzęty o dużym rozruchu, takie jak silniki czy transformatory, często wymuszają wybór charakterystyki C lub D, co zapobiega irytującym, fałszywym wyzwoleniom,
- spadek napięcia; przy długich trasach kablowych staje się on istotnym czynnikiem wpływającym na stabilność systemu.
Pamiętaj, aby wartości dopuszczalnego prądu każdorazowo weryfikować w kartach katalogowych dostarczonych przez producenta wyłącznika i kabli. W projektach specjalistycznych, na przykład przy instalacjach fotowoltaicznych, niezbędne jest zastosowanie dedykowanych zabezpieczeń DC oraz skrzynek połączeniowych zgodnych ze standardami IEC. Jeśli masz jakiekolwiek wątpliwości dotyczące ochrony przeciwzwarciowej czy przeciążeniowej, warto skonsultować się z doświadczonym elektrykiem. Solidny montaż, przeprowadzony zgodnie z dokumentacją, to fundament pewności, że w razie awarii obwód zostanie bezpiecznie przerwany.
Jak obliczyć spadek napięcia dla przewodu 6 mm²?
Obliczanie spadku napięcia wymaga uwzględnienia trzech kluczowych czynników: rezystancji przewodu, natężenia prądu oraz długości instalacji. W prostych obwodach jednofazowych z powodzeniem stosuje się wzór ΔU = 2 × L × I × R. W tym równaniu:
- L oznacza dystans w kilometrach,
- I odnosi się do natężenia prądu,
- R to rezystancja żyły – dla miedzi o przekroju 6 mm² w temperaturze 20°C przyjmuje się zazwyczaj wartość w przedziale 3,08–3,2 Ω/km.
Pamiętaj jednak, że warto sięgać po dane techniczne producenta, gdyż oporność materiału rośnie wraz ze wzrostem temperatury. Proces obliczeniowy opiera się na kilku niezbędnych krokach:
- Należy wyznaczyć natężenie prądu obciążenia, korzystając z zależności I = P/U, gdzie P oznacza moc urządzenia.
- Następnie trzeba precyzyjnie zmierzyć całkowitą długość trasy kablowej, która bezpośrednio wpływa na impedancję.
- Na koniec sprawdź, czy wynik mieści się w dopuszczalnych normach – dla większości obwodów końcowych przyjmuje się granicę 3%.
Przy szczególnie długich trasach lub dużym obciążeniu nawet kabel o przekroju 6 mm² może generować odczuwalne straty mocy. Kluczowe jest zrozumienie, że temperatura pracy przewodu jest zmienną, która podnosi jego rezystancję, a w efekcie pogłębia spadki napięcia. Dlatego w systemach fotowoltaicznych czy przy zasilaniu wrażliwych urządzeń, weryfikacja tych parametrów na etapie projektowania jest niezbędna. Pozwoli to nie tylko zminimalizować straty energii, ale także zapobiegnie nadmiernemu nagrzewaniu się instalacji w przyszłości.
Czy przewód 6 mm² nadaje się do instalacji fotowoltaicznej?
Kabel solarny o przekroju 6 mm² stanowi fundament współczesnych instalacji fotowoltaicznych. Odpowiada on za spinanie paneli w szeregi oraz bezpieczny transport prądu do falowników i skrzynek przyłączeniowych. Dzięki swojej wyjątkowej wytrzymałości, świetnie sprawdza się w wymagającym środowisku zewnętrznym, minimalizując straty energii wynikające z rezystancji.
W rozwiązaniach off-grid przewód ten odgrywa niebagatelną rolę, łącząc akumulatory z kontrolerami ładowania. Wybierając okablowanie, warto szukać oznaczeń typu „solar-grade”, które potwierdzają wysoką odporność na agresywne promieniowanie UV oraz gwałtowne zmiany temperatury. To właśnie te właściwości odróżniają specjalistyczne przewody fotowoltaiczne od zwykłych kabli w izolacji PVC.
Planując instalację, pamiętaj o przestrzeganiu rygorystycznych norm, takich jak:
- certyfikaty TUV,
- IEC 60216,
- UL4703.
Dobór odpowiedniego przekroju nie powinien ograniczać się jedynie do napięcia znamionowego; kluczowe jest również uwzględnienie długości trasy oraz prądu zwarciowego. W przypadku rozbudowanych systemów, gdzie natężenie przekracza wydajność pojedynczego przewodu, projektanci często stosują żyły równoległe lub przewody o jeszcze większych parametrach. Całość prac montażowych musi być przeprowadzona zgodnie z dokumentacją techniczną producenta, z wykorzystaniem dedykowanych złączy oraz zabezpieczeń prądu stałego.
Jakie normy obowiązują dla przewodu 6 mm²?
Wybór odpowiednich przewodów o przekroju 6 mm² wymaga uwzględnienia szeregu norm krajowych i międzynarodowych, wśród których kluczową rolę odgrywają:
- PN-IEC 60364,
- PN-HD 60364-5-52:2011P.
Regulacje te precyzują zasady projektowania instalacji elektrycznych, wskazując właściwy sposób doboru przewodów oraz niezbędny zakres ochrony nadprądowej. Dokumentacja ta wprost pokazuje, jak sposób ułożenia kabli, panująca temperatura otoczenia czy rodzaj zastosowanej izolacji bezpośrednio rzutują na dopuszczalną obciążalność prądową. W specyficznych zastosowaniach, takich jak systemy fotowoltaiczne, niezwykle istotne stają się dodatkowe standardy, w tym norma IEC 60216 określająca odporność termiczną materiałów izolacyjnych.
Warto również zwrócić uwagę na:
- certyfikaty TUV,
- normy UL4703,
- napięcie znamionowe,
- wytrzymałość powłoki na czynniki zewnętrzne,
- niszczycielskie promieniowanie UV.
Oczywiście nie można zapominać o wytycznych dostarczonych przez producenta oraz standardach ISO dotyczących efektywności energetycznej i recyklingu. Pamiętaj, by zawsze korzystać z najnowszych wydań przepisów, ponieważ wymogi techniczne w branży elektrycznej podlegają ciągłym zmianom. Rygorystyczne trzymanie się zasad bezpieczeństwa oraz właściwa ochrona przeciwzwarciowa i przeciążeniowa to fundamenty bezawaryjnej pracy instalacji na lata. Jeśli jednak planujesz projekt wykraczający poza standardowe schematy, zasięgnij opinii doświadczonego elektryka lub inspektora, aby upewnić się, że Twoje rozwiązania są w pełni zgodne z lokalnym prawem budowlanym.
