Jaka średnica przewodu 50 mm2 i jak ją obliczyć?
Teoretyczna średnica miedzianej żyły w przewodzie o przekroju 50 mm² wynosi około 7,98 mm. Wynik ten otrzymujemy, wykorzystując wzór d = 2 · sqrt(pole/π), który pozwala precyzyjnie przeliczyć pole powierzchni na wymiar liniowy. Warto jednak pamiętać, że rzeczywiste wartości mogą nieznacznie odbiegać od tych wyliczeń. Rozbieżności wynikają głównie ze specyfiki procesu produkcyjnego oraz przyjętych tolerancji wykonawczych.
W przypadku żył wielodrutowych:
- suma powierzchni pojedynczych drucików musi złożyć się na wymagane 50 mm²,
- co przekłada się na finalną średnicę całej wiązki.
Jeśli potrzebujesz przeliczyć takie parametry na standardy międzynarodowe, jak choćby kcmil, najwygodniej skorzystać ze specjalistycznego kalkulatora. W codziennej pracy inżynierskiej kluczowe jest rozróżnienie samego pola powierzchni przewodzącej od fizycznej średnicy zewnętrznej kabla. Ta ostatnia zawsze zawiera w sobie także grubości izolacji oraz dodatkowe warstwy ochronne, które zwiększają całkowity rozmiar przewodu.
Czy żyły jednodrutowe i wielodrutowe mają różną średnicę?
Średnica zewnętrzna żyły to bezpośredni wynik zastosowanej technologii jej wytwarzania. Warianty jednodrutowe, spotykane w popularnych przewodach typu YDYp czy YKY, bazują na pojedynczym, sztywnym miedzianym drucie. Odmienną konstrukcję mają żyły wielodrutowe, gdzie rdzeń stanowi ciasno skręcona wiązka cienkich nitek. Takie upakowanie sprawia, że wolne przestrzenie między włóknami są minimalne, więc średnica całego przewodu jest tylko symbolicznie większa niż w przypadku litego odpowiednika o tym samym przekroju użytkowym.
Kluczowym atutem wielodrutowości jest znakomita giętkość. Dzięki temu tego typu kable świetnie sprawdzają się w:
- instalacjach narażonych na częste zmiany pozycji,
- systemach przenośnikowych,
- przemyśle motoryzacyjnym,
- jako wytrzymałe przewody rozruchowe.
Fachowcy w warsztatach często wybierają właśnie elastyczne rozwiązania, doceniając ich odporność na długotrwałe zginanie. Należy jednak zachować czujność przy analizie danych katalogowych, gdyż deklarowana średnica nie zawsze musi bezpośrednio przekładać się na rzeczywisty przekrój żyły. W sytuacjach wątpliwych jedynym miarodajnym wskaźnikiem jest pomiar rezystancji. Warto również pamiętać o różnicach materiałowych – miedź przewodzi prąd znacznie lepiej niż aluminium, co wpływa na inne spadki napięcia przy identycznej średnicy żyły. Wybierając przewody montażowe, jak choćby YTDY, sugeruj się przede wszystkim specyfikacją techniczną dostarczoną przez producenta, która najdokładniej opisuje strukturę wewnętrzną oferowanego produktu.

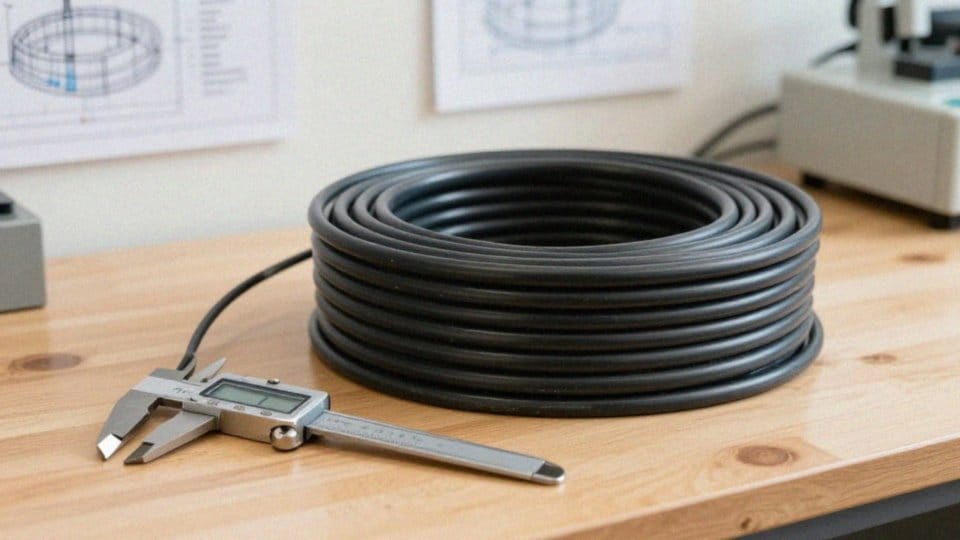

Jak określić średnicę zewnętrzną kabla 50 mm2?
Średnica zewnętrzna przewodu o przekroju 50 mm² nie jest wartością stałą – zależy przede wszystkim od grubości użytej izolacji oraz rodzaju zastosowanej powłoki ochronnej. Jeśli szukasz precyzyjnych informacji, takich jak wartości nominalne czy dopuszczalne tolerancje, najlepiej zajrzeć do karty katalogowej konkretnego modelu, na przykład OS-50mm2.
Warto przy tym pamiętać o specyfice konstrukcyjnej kabli. Przykładowo, przewód spawalniczy masowy wyróżnia się grubą, trudnopalną gumową otuliną, co sprawia, że jest wyraźnie masywniejszy niż typowe kable instalacyjne. W takich konstrukcjach sama średnica rdzenia może dochodzić do 16 mm.
W przypadku przewodów pracujących w trudnych warunkach, gdzie ryzyko uszkodzeń mechanicznych jest wysokie, producenci dodają warstwy oplotu lub wzmacniane płaszcze, co bezpośrednio przekłada się na ostateczne wymiary produktu. Rodzaj materiału izolacyjnego, czy to PVC, guma czy polietylen, również dyktuje gabaryty kabla, będąc ściśle uzależnionym od jego przeznaczenia i napięcia znamionowego.
Chcąc samodzielnie zweryfikować wymiary gotowego przewodu, musisz uwzględnić sumę przekroju miedzianej żyły i wszystkich zewnętrznych zabezpieczeń. Oczywiście, by rzetelnie obliczyć samą średnicę metalowej części, niezbędne będzie usunięcie izolacji z krótkiego fragmentu. Posiadanie takich danych technicznych jest kluczowe podczas kompletowania osprzętu, takiego jak dławiki czy końcówki kablowe, dlatego warto zawsze opierać się na dokumentacji producenta.
Jak liczyć rezystancję i spadek napięcia?
Podstawowe wyliczenia rezystancji żył wykonuje się za pomocą zależności R = ρ · L / A, gdzie ρ oznacza opór właściwy użytego materiału. W przypadku miedzi wartość ta oscyluje wokół 0,01724 Ω·mm²/m w temperaturze 20°C. Projektując instalacje, musimy pamiętać, że wraz ze wzrostem temperatury rośnie również oporność, co istotnie wpływa na późniejszą pracę systemu.
Spadek napięcia dla prądu stałego wyznaczymy dzięki prawu Ohma, korzystając z wzoru ΔV = I · R. Pamiętajmy, że w obwodach powrotnych należy uwzględnić pełną drogę przepływu prądu, co w praktyce oznacza podwojenie wyniku. Sytuacja komplikuje się przy prądzie przemiennym oraz instalacjach trójfazowych, gdzie niezbędne staje się zastosowanie współczynnika √3, a także uwzględnienie impedancji i współczynnika mocy.
W złożonych układach trójfazowych kluczowa jest analiza przekroju każdej z żył, tak aby finalny spadek napięcia mieścił się w dopuszczalnych normach procentowych względem napięcia znamionowego. Straty mocy wyliczymy natomiast, posługując się zależnością P = I²R. Z pomocą przychodzą nam profesjonalne kalkulatory i tabele techniczne dostarczane przez producentów kabli, które zawierają nominalne wartości rezystancji dla metra przewodu. Narzędzia te pozwalają precyzyjnie ocenić jakość okablowania w różnych warunkach obciążeniowych.
Warto też mieć na uwadze, że aluminium charakteryzuje się wyższym oporem właściwym niż miedź, co przy tym samym przekroju poprzecznym automatycznie przekłada się na większy spadek napięcia.
Jak dobrać przewód 50 mm2 do obciążenia prądowego?
Wybierając przewód o przekroju 50 mm², musimy przede wszystkim zestawić maksymalne natężenie prądu z jego dopuszczalną obciążalnością, opierając się na wytycznych normy PN-HD 60364. W przypadku miedzianych instalacji pracujących w typowej temperaturze 30°C, granica ta waha się od 170 do 240 A. Konkretny wynik zależy jednak od metody ułożenia kabla oraz właściwości samej izolacji.
Podczas projektowania instalacji niezbędne jest zastosowanie współczynników korygujących, które uwzględniają wpływ wyższych temperatur otoczenia oraz efekt upakowania przewodów w korytach lub kanałach. Warto pamiętać, że materiały izolacyjne oferują różne limity odporności termicznej:
- PVC wytrzymuje 70°C,
- izolacja typu XLPE pozwala na bezpieczną pracę nawet do 90°C.
Oprócz samej obciążalności prądowej, niezwykle istotną kwestią jest kontrola spadków napięcia, zwłaszcza w systemach zasilających wzmacniacze czy kablach rozruchowych. Jeśli odległość przekracza 10 metrów, straty napięcia nie powinny wykraczać poza zakres 3–5% wartości znamionowej.
Wybór odpowiedniego tworzywa staje się tu kluczowy: miedź niezmiennie pozostaje liderem pod względem przewodnictwa i stabilności parametrów. Jeśli decydujesz się na tańsze zamienniki typu CCA, czyli aluminium pokryte miedzią, pamiętaj, że ich wydajność prądowa jest niższa. W takich sytuacjach konieczne jest zwiększenie przekroju o dwa stopnie, aby uzyskać parametry zbliżone do pełnej miedzi.
W realiach przemysłowych, korzystając na przykład z przewodów spawalniczych, musimy wziąć pod uwagę cykl pracy sprzętu. Tutaj poza przenoszoną mocą liczy się trwałość fizyczna i giętkość samej konstrukcji. Nie zapominajmy również o weryfikacji izolacji – jej napięcie znamionowe powinno zawsze przewyższać napięcie sieciowe, osiągając standardowe poziomy rzędu 0,6/1 kV lub 450/750 V. Ignorowanie tych ograniczeń to prosta droga do przegrzania, degradacji otuliny oraz poważnych awarii, które mogą unieruchomić całą instalację.
Jakie są tolerancje średnicy i normy jakości miedzi?
Wymogi techniczne oraz precyzyjne średnice przewodów są ściśle regulowane przez normy zharmonizowane. Choć wytwórcy dążą do zachowania znamionowych przekrojów, proces technologiczny dopuszcza występowanie minimalnych rozbieżności. Kluczowym czynnikiem decydującym o sprawności elektrycznej jest czystość zastosowanej miedzi. Surowiec o wyższych parametrach przekłada się na lepszą rezystancję, co znacząco podnosi trwałość instalacji w codziennym użytkowaniu.
Warto zachować czujność, gdyż na rynku zdarzają się przypadki zaniżania średnicy żył. Aby zweryfikować rzetelność deklaracji producenta, stosuje się pomiar rezystancji właściwej, który pozwala dokładnie określić rzeczywistą zawartość miedzi. Niezależnie od tego, czy mamy do czynienia z żyłami wielodrutowymi, czy drutem nawojowym, każdy produkt musi wpisywać się w odpowiednie klasy giętkości.
Równie istotne są powłoki ochronne – guma trudnopalna czy PVC muszą sprostać rygorystycznym wymogom termicznym oraz mechanicznym, co potwierdzają stosowne certyfikaty. W wymagających środowiskach przemysłowych, gdzie kable są narażone na ogromne przeciążenia, rzetelna dokumentacja dostawcy staje się podstawą bezpiecznego projektowania.
W sytuacjach budzących wątpliwości najpewniejszym sposobem na potwierdzenie jakości są niezależne badania laboratoryjne, które jednoznacznie weryfikują zgodność wyrobu z obowiązującymi standardami.
