Co to jest lutowanie taśmy LED?
Lutowanie taśm LED polega na łączeniu punktów stykowych na elastycznym podłożu FPCB z przewodami lub dedykowanymi złączkami, co zapewnia nieprzerwany dopływ energii. Proces ten opiera się na rozgrzaniu miedzianych ścieżek oraz użyciu spoiwa, najczęściej stopów Sn99Cu1 bądź Sn96Ag4, które tworzą solidną więź mechaniczną i elektryczną.
W pracy z diodami LED kluczowa jest precyzja, gdyż niewłaściwe operowanie temperaturą może łatwo uszkodzić delikatne elementy. Umiejętne lutowanie pozwala na tworzenie zaawansowanych instalacji, takich jak:
- łączenie odcinków taśm RGB,
- fachowe przedłużanie pasków,
- wysoka trwałość całego układu.
Aby uzyskać czyste i profesjonalne spoiny, warto zastosować odpowiedni topnik, na przykład typu RMA lub no-clean, który znacząco poprawia zwilżalność miedzi przez cynę. Prawidłowe naniesienie spoiwa na punkty lutownicze jest fundamentalne nie tylko w technologii FPCB, ale również w przypadku systemów opartych na podłożach MCPCB czy FR4, bezpośrednio wpływając na efektywność przewodzenia prądu.

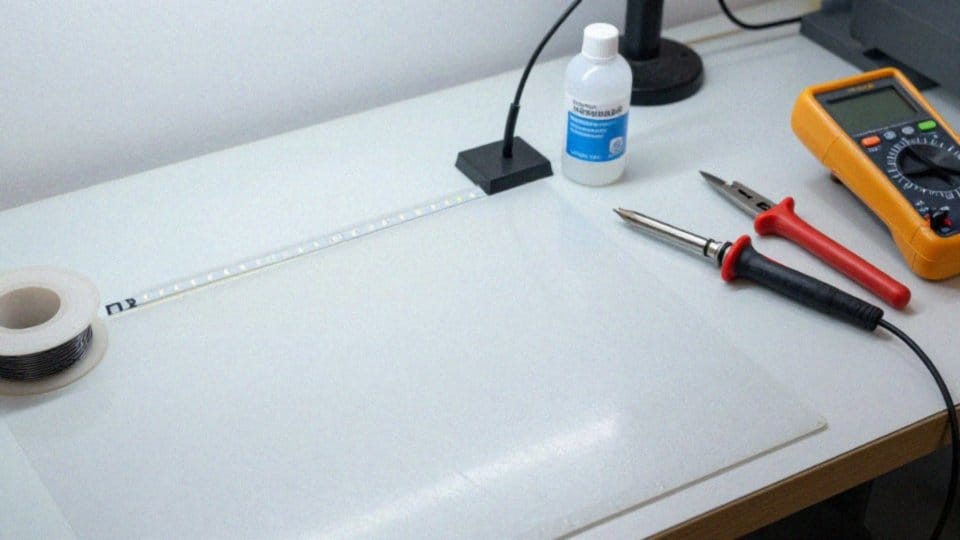

Jak przygotować taśmę LED do lutowania?
Zacznij od odłączenia zasilania, aby zapewnić sobie pełne bezpieczeństwo podczas pracy. Równie kluczowe jest zabezpieczenie przed wyładowaniami elektrostatycznymi – pomoże Ci w tym mata ESD oraz specjalna opaska na nadgarstek. Pamiętaj, aby taśmę LED przecinać wyłącznie w miejscach wyznaczonych przez producenta; w przeciwnym razie ryzykujesz uszkodzenie układów i nieestetyczne ciemne punkty na profilu.
Aby fachowo przygotować punkty lutownicze, delikatnie usuń warstwę silikonu lub lakieru, a następnie przemyj miedź alkoholem izopropylowym. Pozwoli to odtłuścić powierzchnię i usunąć wszelkie zabrudzenia, które mogłyby utrudnić proces. Gdy miedź będzie czysta, nałóż odrobinę topnika, np. kalafonii, co znacznie ułatwi odpowiednie zwilżenie styków cyną.
Zadbaj wcześniej o przewody o właściwym przekroju. Zdejmij z nich izolację, skręć żyły i koniecznie je pocynuj – to drobny krok, który drastycznie poprawi jakość późniejszego połączenia. Polecam również umocowanie wszystkiego w uchwycie lub profilu aluminiowym, co wyeliminuje ryzyko przesuwania się elementów podczas lutowania.
Przygotuj wcześniej niezbędne akcesoria, takie jak:
- rurki termokurczliwe,
- kleje UV,
- dedykowane złączki.
Dzięki nim szybko i bezpiecznie zabezpieczysz każde połączenie, kończąc montaż estetycznie i profesjonalnie.
Jaką lutownicę i cynę wybrać do taśm LED?
| Element | Zalecane parametry | Dodatkowe uwagi |
|---|---|---|
| Lutownica | Regulacja temperatury, moc min. 40–60 W | Niezbędna do lutowania taśm LED |
| Cyna | Bezołowiowa Sn99Cu1 lub Sn96Ag4 | Kluczowa dla jakości połączenia |
| Topnik | Poprawia zwilżanie powierzchni | Ułatwia lutowanie |
Wybierając lutownicę do pracy z taśmami LED, najlepiej celować w urządzenia o mocy między 40 a 60 W, wyposażone w precyzyjną regulację temperatury. Słabsze modele, w przedziale 20–40 W, również poradzą sobie z tym zadaniem, pod warunkiem że zapewniają wyjątkowo stabilne parametry pracy. Jest to kluczowe, aby uniknąć uszkodzenia delikatnego podłoża FPCB.
Optymalny zakres temperatury grota mieści się w granicach 300–350°C. Dzięki temu bezpiecznie roztopisz stopy bezołowiowe, takie jak Sn96Ag4 czy Sn99Cu1, nie narażając taśmy na zbyt długie działanie ciepła. Równie ważny jest dobór spoiwa – najlepiej sprawdzi się cienka cyna o średnicy 0,5–1,0 mm. Dla osiągnięcia trwałych połączeń warto sięgnąć po wsparcie chemiczne. Topniki klasy RMA lub typu no-clean wydatnie poprawiają zwilżalność miedzianych ścieżek, natomiast w przypadku użycia bardziej agresywnych środków, nie zapomnij o dokładnym wyczyszczeniu płytki alkoholem izopropylowym.
W trudniej dostępnych punktach doskonale sprawdzi się pasta lutownicza, umożliwiająca punktowe dozowanie materiału. Dobrze wyposażony warsztat to także komfort i profesjonalizm. Multimetr okaże się niezastąpiony przy sprawdzaniu poprawności obwodu, odsysacz pomoże szybko usunąć ewentualny nadmiar cyny, a posiadanie w zapasie kilku grotów zapewni ciągłość pracy.
Pamiętaj, aby montaż odbywał się na czystym stanowisku z zabezpieczeniami ESD, a podczas samego procesu zadbaj o dobrą wentylację, by zminimalizować wdychanie oparów powstających przy topnieniu spoiwa.

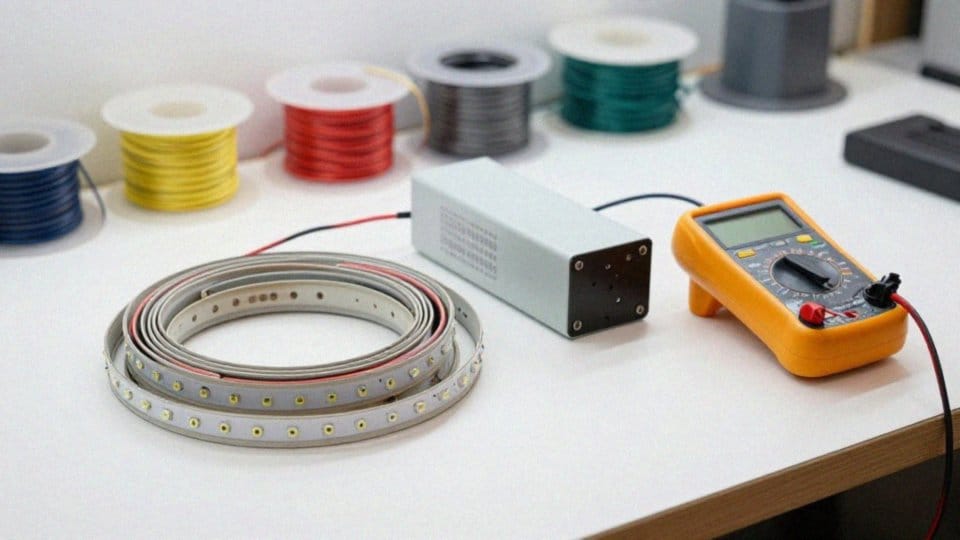

Jak dobrać zasilacz do taśmy LED?
Wybór odpowiedniego zasilacza zaczyna się od obliczenia całkowitego poboru mocy. Wystarczy pomnożyć moc taśmy LED w watach na metr przez łączną jej długość. Do uzyskanego wyniku warto doliczyć około 15–20% zapasu bezpieczeństwa, co pozwoli urządzeniu pracować stabilnie i przełoży się na jego dłuższą żywotność. Pamiętaj, aby zawsze dopasować napięcie wyjściowe zasilacza do wymagań diod, czyli 12 V bądź 24 V.
Przy dłuższych odcinkach oświetlenia nierzadko pojawiają się spadki napięcia. Aby tego uniknąć, w rozbudowanych instalacjach najlepiej:
- doprowadzić zasilanie w kilku punktach,
- wykorzystać wzmacniacz sygnału.
Równie istotny jest dobór właściwego przekroju przewodów, co skutecznie minimalizuje straty energii i chroni kable przed nadmiernym nagrzewaniem. Zadbaj również o to, by wybrany zasilacz posiadał wbudowane zabezpieczenia przeciwzwarciowe oraz przeciwprzeciążeniowe, które znacząco poprawiają bezpieczeństwo.
Podczas samych prac montażowych zwróć szczególną uwagę na polaryzację i oznaczenia kolorystyczne kabli. Nie zapomnij o solidnym uziemieniu oraz zapewnieniu swobodnego przepływu powietrza wokół urządzenia, co zapobiegnie jego przegrzewaniu. Na finałowym etapie dobrze jest zweryfikować poprawność wykonanych prac multimetrem i przeprowadzić test pod obciążeniem – dzięki temu zyskasz pewność, że cała instalacja działa zgodnie ze specyfikacją techniczną.
Jak lutować przewody do miedzianej ścieżki taśmy LED?
Zacznij od nałożenia odrobiny topnika na przygotowane pole lutownicze taśmy LED, co ułatwi pracę. Następnie przyłóż pocynowane końcówki przewodów do odpowiednich punktów, pamiętając o zachowaniu właściwej polaryzacji. Rozgrzaną lutownicą dotknij styku na nie dłużej niż trzy sekundy – tyle zazwyczaj wystarcza, by cyna płynnie rozlała się i trwale połączyła przewód z miedzią. Gdy cyna zacznie lśnić, odstaw grot i odczekaj chwilę, aż całość ostygnie, nie poruszając przy tym kablem, co zapobiegnie powstawaniu tzw. zimnych lutów.
Aby wzmocnić konstrukcję i zapewnić izolację, zabezpiecz połączenia rurką termokurczliwą, obkurczając ją delikatnie opalarką. Jeśli zauważysz, że cyna nie trzyma się powierzchni, może to oznaczać obecność warstwy tlenków – oczyść wtedy styk mechanicznie i przemyj go alkoholem izopropylowym. Na koniec koniecznie użyj multimetru, aby upewnić się, że obwód jest ciągły i nigdzie nie powstały przypadkowe zwarcia.
Pamiętaj, by nie przetrzymywać grota w jednym miejscu zbyt długo, ponieważ wysoka temperatura grozi odklejeniem delikatnych miedzianych padów od elastycznego podłoża. Jeśli montujesz taśmę RGB, zachowaj szczególną czujność i przypisz właściwe przewody do odpowiednich kanałów kolorystycznych zgodnie z oznaczeniami na taśmie.
Jak przedłużyć i łączyć taśmy LED?
Planując łączenie taśm LED, stoisz przed wyborem między lutowaniem a wykorzystaniem złączek bezlutowych. Jeśli priorytetem jest dla Ciebie maksymalna trwałość i doskonała przewodność elektryczna, tradycyjne lutowanie pozostaje bezkonkurencyjne. Podczas prac zawsze dbaj o poprawne zestawienie sygnałów – kanały RGB oraz końcówki zasilające muszą zgadzać się z kierunkiem biegnącego prądu.
Z kolei złączki to wybór dla osób ceniących wygodę i szybkość, choć warto pamiętać, że przy dużym obciążeniu mogą stawiać nieco większy opór elektryczny niż lutowane styki. Przy rozbudowanych instalacjach, szczególnie tych przekraczających pięć metrów, kluczowe staje się mądre zarządzanie napięciem. Aby uniknąć nieestetycznego przyciemnienia diod na końcu odcinka, zasilanie warto podawać równolegle w kilku punktach lub zastosować przewody o przekroju:
- 0,75 mm²,
- 1,0 mm².
Jeśli tworzysz skomplikowane układy kolorystyczne, pilnuj kolejności kanałów, a w razie przekroczenia wydajności sterownika – sięgnij po wzmacniacz sygnału, który zapewni jednolitą barwę na każdym metrze taśmy. Zadbaj o solidną konstrukcję, umieszczając łączenia w profilach aluminiowych, które doskonale odprowadzają ciepło. Wrażliwe punkty zabezpiecz dodatkowo rurką termokurczliwą lub specjalistyczną powłoką izolacyjną, co skutecznie uchroni je przed wilgocią i zwarciem.
Zanim ostatecznie zamontujesz całość, przetestuj każde połączenie pod pełnym obciążeniem – dzięki temu zyskasz pewność, że system będzie działał bezawaryjnie i z równą intensywnością przez długi czas.
Jak uniknąć zimnych lutów i przegrzania?
Kluczem do uniknięcia zimnych lutów jest utrzymanie temperatury grota w optymalnym zakresie od 300 do 350 stopni Celsjusza. Pamiętaj, że prawidłowo wykonana spoina powinna lśnić i mieć gładką powierzchnię – jeśli cyna jest matowa i krucha, to jasny sygnał, że proces przetopienia przebiegł nieprawidłowo. Często wynika to ze zbyt niskiej temperatury lub zbyt krótkiego, bo krótszego niż dwusekundowego, czasu rozgrzewania punktu przed podaniem spoiwa.
Właściwe zarządzanie energią cieplną chroni pole lutownicze przed uszkodzeniem. Szczególną ostrożność należy zachować przy diodach LED, gdyż długotrwały bezpośredni kontakt z grotem bywa zabójczy – wysoka temperatura potrafi wywołać mikropęknięcia w strukturze półprzewodnika i doprowadzić do degradacji delikatnego, elastycznego podłoża. Warto robić krótkie pauzy między kolejnymi punktami, co pozwoli wyrównać temperaturę i bezpiecznie oddać nadmiar ciepła.
Zastosowanie topnika klasy RMA bądź typu no-clean znacząco poprawia zwilżalność miedzi, dzięki czemu nie musisz tak długo operować grotem. Jeśli natrafisz na warstwę tlenków, usuń ją mechanicznie tuż przed lutowaniem. Dobrym rozwiązaniem jest także montaż taśmy w profilu aluminiowym, który przejmie rolę radiatora i dodatkowo ustabilizuje połączenie.
Na koniec koniecznie wykonaj inspekcję wzrokową – poprawnie wykonane luty przypominają kształtem małe soczewki i wyróżniają się charakterystycznym połyskiem, co stanowi gwarancję niezawodności Twojego układu LED na lata.
Jak zabezpieczyć i przetestować połączenia taśmy LED?
| Czynność | Metoda/Narzędzie | Cel |
|---|---|---|
| Zabezpieczenie punktów połączeniowych | rurka termokurczliwa lub lakier ochronny | ochrona przed wilgocią i uszkodzeniami |
| Ochrona przed wyładowaniami elektrostatycznymi | antystatyczna opaska na nadgarstek | zapobieganie uszkodzeniom podczas lutowania |
| Inspekcja połączeń | inspekcja optyczna | sprawdzenie jakości spoiny po lutowaniu |
| Lutowanie | lutownica z regulacją temperatury (min. 40–60 W) | zapewnienie trwałego połączenia |
| Wybór spoiwa | cyna bezołowiowa Sn99Cu1 lub Sn96Ag4 | zapewnienie jakości połączenia |
Solidne zabezpieczenie punktów połączeniowych to fundament trwałości każdej instalacji. Gdy skończysz lutowanie, przemyj to miejsce alkoholem izopropylowym, aby skutecznie pozbyć się resztek topnika. Jeśli montujesz elementy w miejscu narażonym na wilgoć lub drgania, koniecznie wykorzystaj rurkę termokurczliwą, która stworzy szczelną izolację elektryczną.
W środowiskach wymagających podwyższonej klasy szczelności IP, warto sięgnąć po:
- specjalistyczny lakier typu conformal coating,
- kleje UV,
- które doskonale chronią luty przed korozją.
Przy pracy z profilami aluminiowymi zadbaj również o mechaniczne mocowanie przewodów. Dzięki temu zredukujesz naprężenia fizyczne, które mogłyby osłabić połączenia. Przy okazji przypominam o prawidłowym uziemieniu zasilacza, gdyż to absolutna podstawa bezpieczeństwa w systemach niskonapięciowych.
Kiedy przejdziesz do testów, zacznij od dokładnej inspekcji optycznej. Prawidłowa spoina musi być:
- gładka,
- lśniąca,
- pozbawiona wszelkich pęcherzy czy ostrych krawędzi.
Następnie chwyć za multimetr, aby upewnić się, że:
- nie ma zwarć między kanałami RGB,
- obwód jest ciągły.
Ostateczny sprawdzian wykonaj pod docelowym obciążeniem, monitorując temperaturę styków. Jeśli zauważysz, że kable nadmiernie się grzeją, sprawdź, czy ich przekrój jest wystarczający dla płynącego prądu. W razie wykrycia tzw. zimnego lutu, usuń wadliwe spoiwo za pomocą odsysacza, odczyść powierzchnię izopropanolem i powtórz cały proces, dbając o odpowiednią ilość topnika i stabilną temperaturę grota.
