Jak lutować przewody? Poradnik krok po kroku dla początkujących

Co to jest lutowanie i jak działa?

Lutowanie to technika trwałego łączenia metalowych komponentów przy użyciu spoiwa, czyli specjalnego stopu topniejącego w temperaturze niższej niż materiały bazowe. Skuteczność tej metody opiera się na trzech kluczowych mechanizmach:

• zwilżaniu powierzchni przez płynny metal,
• zjawisku kapilarności, które doprowadza spoiwo w głąb szczelin,
• procesach dyfuzji i adhezji budujących silne połączenia cząsteczkowe.

W codziennej pracy z elektroniką dominuje lutowanie miękkie, przeprowadzane poniżej 450 stopni Celsjusza. Sprawdza się ono idealnie przy montażu układów SMD, płytek PCB czy łączeniu delikatnego okablowania. Z kolei w sytuacjach, gdzie konstrukcja musi wytrzymać spore obciążenia mechaniczne, sięga się po lutowanie twarde, którego proces wymaga znacznie wyższych temperatur. Dobór odpowiedniej techniki zawsze wynika z wymagań danego złącza.

Jak lutować kable? Przewodnik krok po kroku do trwałych połączeń

Nowoczesny przemysł stawia na precyzję, wykorzystując w tym celu metody falowe, próżniowe lub selektywne. Ostatnim, lecz równie ważnym etapem pracy, jest rygorystyczna kontrola jakości, której głównym zadaniem jest wyeliminowanie defektów takich jak „zimne luty”, rzutujących na trwałość całego urządzenia.

Jak lutować przewody krok po kroku?

Pracę przy instalacji elektrycznej zacznij od absolutnych podstaw: całkowicie odetnij zasilanie i zadbaj o bezpieczeństwo oczu, zakładając okulary ochronne. Następnie za pomocą obcinaczek i ściągacza usuń izolację z końcówek przewodów. Gdy już odsłonisz metalowe żyłki, oczyść je i delikatnie pobiel – dzięki temu spoiwo rozprowadzi się znacznie lepiej.

Zanim przejdziesz do właściwego łączenia, nie zapomnij wsunąć na jeden z kabli rurki termokurczliwej, ponieważ później będzie to niewykonalne. Skręć ze sobą końcówki przewodów i nanieś na nie topnik, który skutecznie usunie tlenki i poprawi jakość lutowania.

Jak lutować srebro? Krok po kroku do profesjonalnych połączeń

Rozgrzej lutownicę do temperatury w przedziale 320–350°C, dobierając ją do rodzaju używanej cyny. Przyłóż grot do obu elementów jednocześnie, aby równomiernie je ogrzać, a następnie wprowadź spoiwo. Pozwól mu swobodnie wniknąć między żyłki, a po odsunięciu lutownicy zachowaj cierpliwość – poczekaj, aż cyna zastygnie, pozostając w bezruchu.

Poprawna spoina powinna mieć regularny kształt i charakterystyczny połysk, co najlepiej zweryfikować podczas krótkiej kontroli wzrokowej. Na tym etapie warto również użyć multimetru, aby upewnić się, że obwód jest ciągły.

Na koniec zabezpiecz miejsce połączenia, nasuwając wcześniej przygotowaną koszulkę termokurczliwą i obkurczając ją za pomocą opalarki lub innego źródła ciepła. Tak precyzyjnie wykonana praca to gwarancja trwałości naprawy, niezbędna przy serwisowaniu wtyczek, instalacji antenowych czy układów silnikowych.

Co można lutować? Praktyczne zastosowania i techniki lutowania

Co przygotować na stanowisku lutowniczym?

Solidne przygotowanie warsztatu to podstawa, która przekłada się nie tylko na wygodę, ale też na precyzję wykonywanych napraw. Zadbanie o stabilny blat i odpowiednie oświetlenie pozwoli uniknąć szybkiego zmęczenia oczu podczas pracy.

W sercu każdego stanowiska powinna znaleźć się stacja lutownicza umożliwiająca płynną regulację temperatury, co daje pełną kontrolę nad procesem łączenia podzespołów. Z myślą o bardziej zróżnicowanych zadaniach, warto wzbogacić swój zestaw o:

• komplet wymiennych grotów o różnorodnych kształtach,
• trzecią rękę lub uniwersalny uchwyt do manipulacji delikatnymi płytkami PCB czy malutkimi układami SMD,
• podstawowy zestaw precyzyjnych narzędzi: pęsetę, ostre obcinaczki do przewodów oraz ściągacz izolacji,
• sprawdzony odsysacz do cyny do usunięcia nadmiaru spoiwa,
• dobrej jakości cynę z topnikiem oraz dodatkową pastę lub topnik w żelu w trudniejszych przypadkach.

Organizacja przestrzeni również ma znaczenie – dedykowane pudełka na drobiazgi oraz gąbka do czyszczenia grotów pozwolą utrzymać pożądany ład. Do późniejszej ochrony połączeń przyda się:

• taśma izolacyjna lub koszulki termokurczliwe,
• alkohol izopropylowy do oczyszczenia zabrudzonych powierzchni.

Nigdy nie bagatelizuj bezpieczeństwa: okulary ochronne oraz sprawny system wentylacji to absolutne minimum, szczególnie gdy podczas lutowania powstają szkodliwe opary. Na koniec, dla własnego spokoju ducha, warto mieć pod ręką miernik, którym błyskawicznie sprawdzisz ciągłość obwodów po zakończeniu montażu.

Dlaczego cyna nie chce się przykleić? Przyczyny i rozwiązania

Jaką lutownicę wybrać i dlaczego?

Wybór właściwej lutownicy to przede wszystkim kwestia dopasowania narzędzia do specyfiki Twoich zadań. Jeśli zajmujesz się precyzyjną elektroniką, niezastąpiona okaże się stacja lutownicza. Dzięki płynnej regulacji temperatury w przedziale 200–450°C skutecznie zabezpieczysz wrażliwe układy przed przypadkowym przegrzaniem, a wymienne groty pozwolą na swobodne operowanie nawet przy niewielkich punktach styku.

Do prac warsztatowych i drobnych napraw instalacji niskonapięciowych w zupełności wystarczą:

• klasyczne lutownice oporowe,
• grzałkowe.

Gdy jednak musisz połączyć grubsze przewody, Twoim sprzymierzeńcem będzie model:

• transformatorowy,
• pistoletowy; błyskawicznie osiąga wysoką temperaturę, choć kosztem nieco mniejszej dokładności.

Z kolei przy obsłudze gęsto upakowanych płytek SMD najlepiej sprawdza się technologia na gorące powietrze (hot-air), która pozwala bezpiecznie montować i wylutowywać komponenty bez ryzyka uszkodzenia ścieżek przez bezpośredni kontakt.

Jak lutować ledy? Praktyczny poradnik krok po kroku

Przy zakupie koniecznie zwróć uwagę na:

• moc urządzenia; im większe elementy planujesz łączyć, tym więcej energii będzie potrzebne do przezwyciężenia szybkiego odprowadzania ciepła z grubych ścieżek czy złączy,
• własną wygodę – lekka, dobrze wyważona rączka oraz system błyskawicznej wymiany grotów sprawią, że nawet długa praca nie będzie męcząca.

Choć w przemyśle królują zautomatyzowane linie, dla każdego hobbysty najlepszym wyborem pozostaje stacja z precyzyjną kalibracją parametrów. Na koniec nie zapomnij o dobraniu temperatury do rodzaju spoiwa; w przypadku klasycznych stopów z dodatkiem ołowiu najczęściej sprawdzają się ustawienia w granicach 320–350°C.

Po co stosować topnik i cynę lutowniczą?

W procesie lutowania topnik pełni rolę kluczową, ponieważ skutecznie usuwa tlenki oraz zanieczyszczenia z powierzchni metalu. Dzięki temu spoiwo znacznie lepiej przylega do podłoża. Substancje takie jak kalafonia czy specjalistyczne pasty lutownicze wyraźnie poprawiają zjawisko kapilarności, co ułatwia płynnemu stopowi penetrację nawet najmniejszych szczelin.

Jak połączyć paski LED? Przewodnik krok po kroku

Zaniedbanie tego etapu często prowadzi do powstawania tzw. zimnych lutów, charakteryzujących się nie tylko słabym przewodnictwem, ale również niską wytrzymałością mechaniczną. Cyna działa w tym procesie jak metaliczny klej, spajający ze sobą poszczególne elementy. Kluczową zasadą jest dobór spoiwa o niższej temperaturze topnienia niż ta, którą posiadają łączone komponenty.

Choć na rynku dostępne są różne stopy, warto pamiętać, że warianty bezołowiowe wymagają zazwyczaj wyższej temperatury obróbki niż ich tradycyjne odpowiedniki. Dobrze wykonane połączenie łatwo poznać po charakterystycznym, srebrzystym połysku.

Przy precyzyjnym montażu SMD nieoceniona okazuje się pasta lutownicza, integrująca topnik z drobnoziarnistym proszkiem metalu. Z kolei podczas pobielania ten sam preparat zabezpiecza oczyszczony przewód przed ponownym utlenieniem, ułatwiając równomierne rozprowadzenie cienkiej warstwy spoiwa.

Jak lutować ledy RGB? Praktyczny poradnik krok po kroku

Należy jednak pamiętać, że resztki agresywnych substancji chemicznych mogą szkodzić podzespołom. Dlatego po zakończeniu pracy warto przemyć złącza alkoholem izopropylowym, co skutecznie zapobiega korozji i znacząco wydłuża trwałość całego urządzenia.

Kiedy stosować lutowanie twarde, a kiedy miękkie?

Dobór odpowiedniej metody lutowania to balansowanie między wytrzymałością mechaniczną a wrażliwością komponentów na wysoką temperaturę. W branży elektronicznej standardem jest lutowanie miękkie, przeprowadzane poniżej 450 stopni Celsjusza. Sprawdza się ono idealnie przy:

• łączeniu przewodów,
• montażu układów SMD,
• pracy z płytkami drukowanymi,
• szczególnie w instalacjach niskonapięciowych rzędu 12 lub 24 woltów.

Jeśli zależy Ci na trwalszym połączeniu, które wytrzyma większe obciążenia i wyższe temperatury, lepszym wyborem będzie lutowanie twarde. Wymaga ono znacznie więcej ciepła, dlatego stosuje się je głównie w:

• wymagających systemach hydraulicznych,
• ciężkim przemyśle.

Współczesna produkcja masowa elektroniki opiera się na wydajniejszych rozwiązaniach, takich jak techniki falowe czy selektywne, które precyzyjnie nanoszą spoiwo na PCB. W najbardziej wymagających zadaniach, gdzie kluczowe jest wyeliminowanie pęcherzyków gazu z wnętrza spoiny, konieczne staje się wykorzystanie lutowania próżniowego. Ostateczna decyzja zawsze musi wynikać z analizy właściwości materiałów i restrykcyjnych wymogów termicznych konkretnego projektu.

Jak zrobić lutownicę? Przewodnik krok po kroku do budowy narzędzia DIY

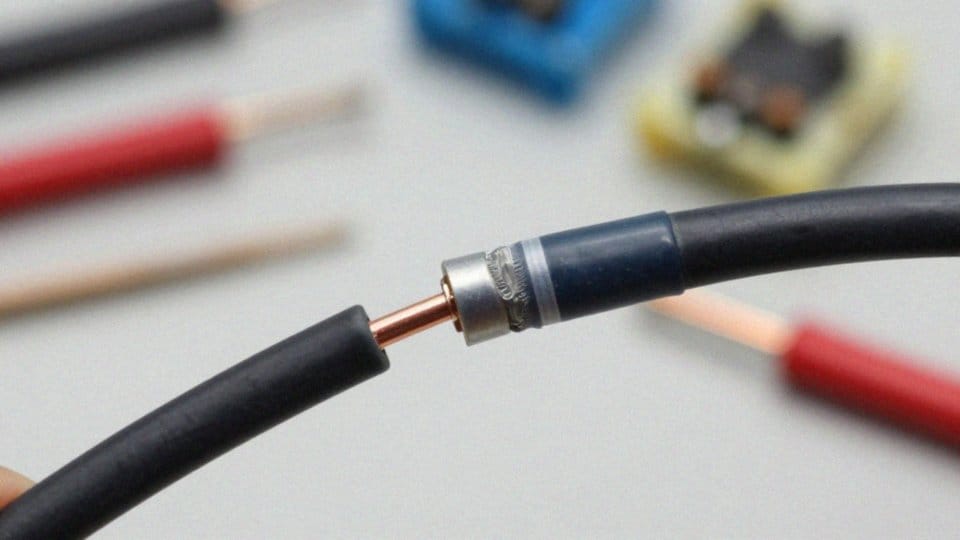

Czy izolacja połączeń jest konieczna?

Ciągłość izolacji stanowi fundament trwałości każdego połączenia, gwarantując niezawodność elektryczną i mechaniczną punktów styku. Profesjonalne zabezpieczenie lutowanych przewodów nie tylko eliminuje ryzyko zwarć, ale również skutecznie hamuje korozję, która często pojawia się pod wpływem wilgoci czy zanieczyszczeń.

Najpopularniejszym rozwiązaniem jest koszulka termokurczliwa. Pamiętaj, aby nałożyć ją na kabel jeszcze przed rozpoczęciem lutowania, a po ostygnięciu spoiny – równomiernie podgrzać, by dokładnie przyległa do powierzchni. W mniej wymagających projektach sprawdzi się tradycyjna taśma izolacyjna. Kluczem do jej skuteczności jest owinięcie złącza z odpowiednią zakładką na fabryczną osłonę przewodu.

Chociaż izolowanie kabli jest standardem w instalacjach niskonapięciowych, w sieciach 230V i 400V lutowanie bywa odradzane, a często wręcz zakazane przez przepisy bezpieczeństwa. W takich przypadkach znacznie lepiej sprawdzą się:

• atestowane złączki sprężynowe,
• zaciski gwintowane.

Dzięki nim unikniesz przegrzania metalu i osłabienia jego struktury. Dobieraj zawsze metodę ochrony dopasowaną do specyfiki instalacji, bo to właśnie od niej zależy Twoje długofalowe bezpieczeństwo.

Jak zrobić lutownicę USB? Przewodnik krok po kroku

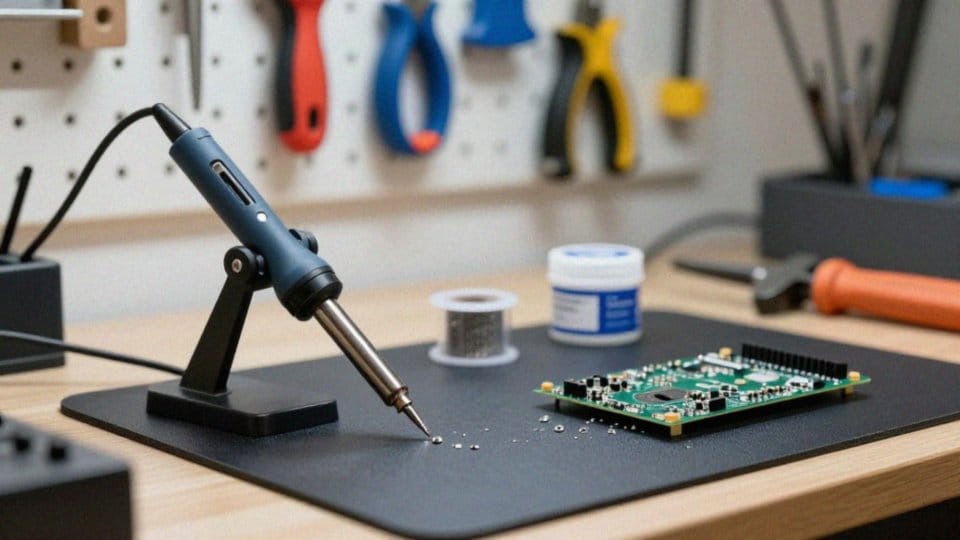

Jak rozpoznać i naprawić zimne luty?

Zimny lut to zmora każdego elektronika, z którą prędzej czy później przychodzi nam się zmierzyć. Zjawisko to powstaje, gdy temperatura grotu jest niewystarczająca, by spoiwo mogło swobodnie przepłynąć między łączonymi elementami. Zamiast lśniącej, gładkiej spoiny otrzymujemy wówczas matową, ziarnistą strukturę, która jest nie tylko krucha, ale może też powodować przerwy w obwodzie lub nieprzewidziane skoki rezystancji.

Przyczyny zimnego lutu mogą być różne:

• zabrudzony lub utleniony grot,
• zbyt krótki czas grzania,
• brak odpowiedniego topnika.

Aby zweryfikować jakość wykonanej pracy, warto wykonać prosty test mechaniczny, delikatnie poruszając przylutowanym komponentem. Jeśli masz jakiekolwiek wątpliwości, sięgnij po multimetr i sprawdź ciągłość ścieżki. Naprawa wadliwego połączenia polega na ponownym rozgrzaniu punktu styku. Zanim jednak przyłożysz lutownicę, nie zapomnij wyczyścić grota, co jest niezbędne dla sprawnego przekazania ciepła.

Lutownica — jak skutecznie reklamować to wszechstronne narzędzie?

W razie potrzeby usuń starą cynę odsysaczem lub plecionką, nałóż porcję świeżego topnika i wprowadź nową porcję spoiwa. Prawidłowo wykonana spoina powinna wyraźnie błyszczeć. W trakcie pracy uważaj, by nie stworzyć przypadkowych zwarć między blisko położonymi ścieżkami. Po wszystkim przemyj płytkę alkoholem izopropylowym, aby pozbyć się resztek topnika.

Pamiętaj, że sekretem solidnego połączenia jest wcześniejsze pobielenie przewodów oraz zapewnienie stabilności elementom podczas zastygania cyny. Regularna dbałość o te detale pozwala uniknąć wielu frustrujących awarii sprzętu w przyszłości.
